Bedienungsanleitung für Cybex

9

D. Die Riemenscheibenhalterung neben der Exzenterrolle ausfindig machen. Siehe Abbildung 2.

E. Schraube, Unterlegscheibe und Sechskantmutter entfernen, mit denen die Riemenscheibe

an der Riemenscheibenhalterung befestigt

ist.

F. Die Riemenscheibe von der Riemenscheibenhalterung entfernen.

G. Eine der beiden Halbrundkopf-Innensechskantschrauben (BHSCS) entfernen,

mit denen die Drehachse befestigt ist. Siehe Abbildung 3.

H. Die Drehachse und die Riemenscheibenwelle vorsichtig entfernen. Siehe Abbildung 3.

HINWEIS: Beim Entfernen der Welle äußerst vorsichtig vorgehen, damit das Gewinde

der Welle nicht beschädigt wird.

I. Die sechs BHSCS-Schrauben, mit denen die beiden

Rahmenhälften verbunden sind, vorsichtig mit Hilfe einer

zweiten Person entfernen. Siehe Abbildung 4.

J. Beide Hälften vorsichtig durch die Türöffnung an den

gewünschten Aufstellungsort bringen.

K. Die beiden Hälften mit Hilfe einer zweiten Person vorsichtig

verbinden und mit den in Schritt 4I entfernten sechs BHSCS-

Schrauben befestigen. Siehe Abbildung 4.

L. Die Riemenscheibenwelle vorsichtig mit der Drehachse

und den in Schritt 4G und 4H entfernten BHSCS-Schrauben

befestigen. Siehe Abbildung 3.

M. Die/den (in Schritt 4E und 4F entfernte) Riemenscheibe/

Seilzug wieder an der Riemenscheibenhalterung anbringen.

N. Überprüfen, ob die beiden Riemen ordnungsgemäß

verlegt sind (ein Riemen von der Exzenterrolle zur

Riemenscheibenhalterung und der andere Riemen

zwischen den Achsen).

O. Den (in Schritt 4C entfernten) Bandriemen des Gewichtssatzes

an der Bandriemenklammer der Exzenterrolle anbringen.

Siehe Abbildung 1.

P. Mit Schritt 5B fortfahren.

5. Gummifüße anbringen und hintere Verkleidungen entfernen.

A. Alle (standardmäßigen) konischen Versandhalterungen mit

einem 3/4-Zoll-Steck- oder Schraubenschlüssel entfernen.

B. Sicherstellen, dass sich das Gerät am gewünschten

Aufstellungsort befindet.

C. Die (im Lieferumfang enthaltenen) Gummifüße an jedem

Rahmenfuß sorgfältig anbringen.

D. Den Versandgurt durchschneiden, mit dem das obere

Gewicht befestigt ist.

E. Das obere Gewicht anheben und den Stufengewicht-Wahlknopf so drehen,

dass alle 15 lbs. ausgewählt sind (drei Stufengewichte auf jeder Seite).

F. Die drei Kreuzschlitzschrauben entfernen, mit denen die obere (hintere) Verkleidung

befestigt ist, und die Verkleidung vorsichtig abnehmen. Siehe Abbildung 5.

G. Die in Abbildung 6 gezeigten unteren beiden Schrauben lockern.

HINWEIS: Die unteren beiden Schrauben nicht entfernen.

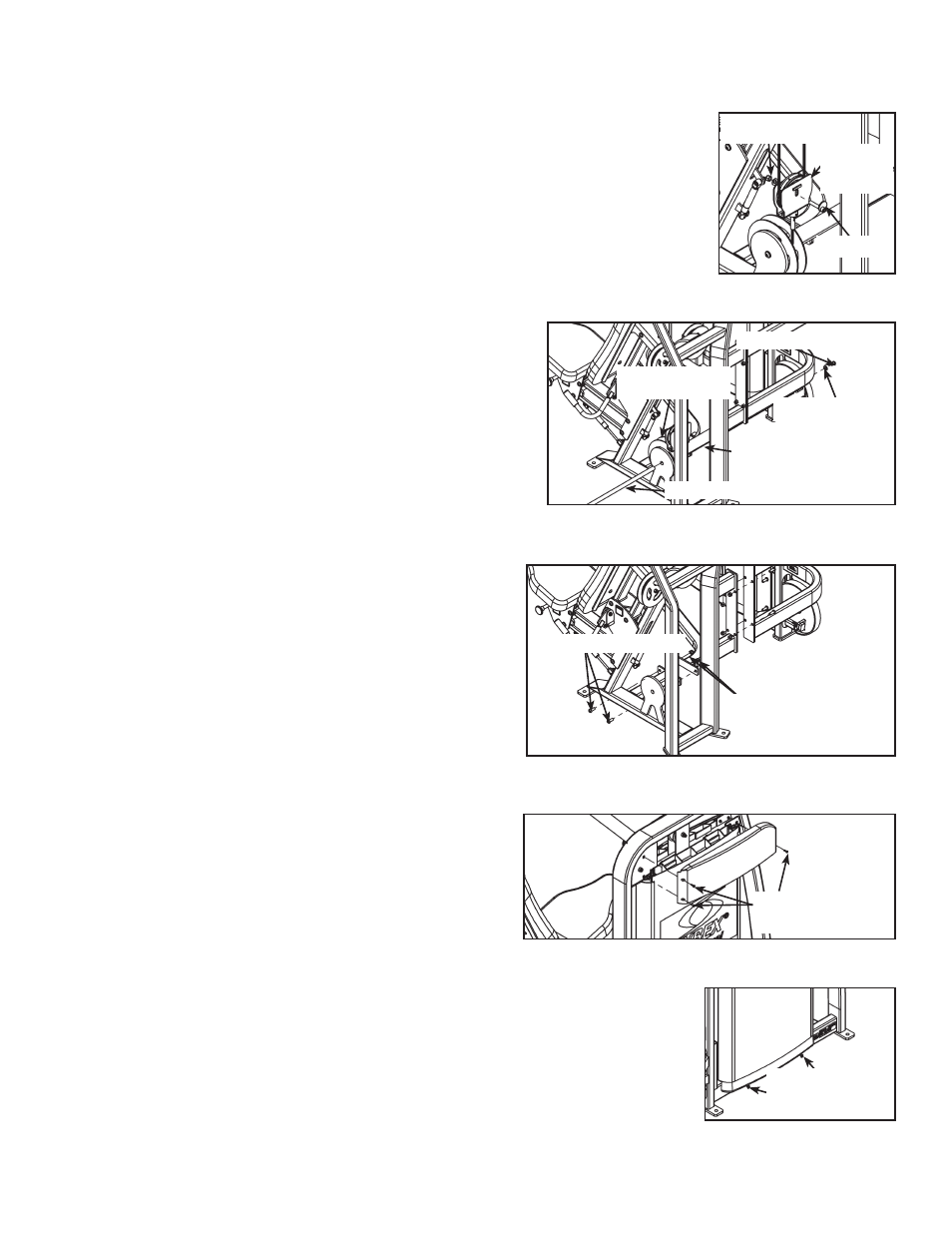

Abbildung 2

Schraube

Sechskantmutter/

Unterlegscheibe

Abbildung 3

BHSCS-Schraube

Drehachse

Unterlegscheibe

Riemenscheibenwelle

Riemenscheibe/

Seilzug

Abbildung 4

BHSCS-Schraube (6)

Nylon-Kontermutter (6)

Abbildung 5

Kreuzschlitz-

schraube (3)

Abbildung 6

Schraube (nur

lockern - nicht

entfernen)

Riemen-

scheiben-

halterung
