Bedienungsanleitung für Cybex
7

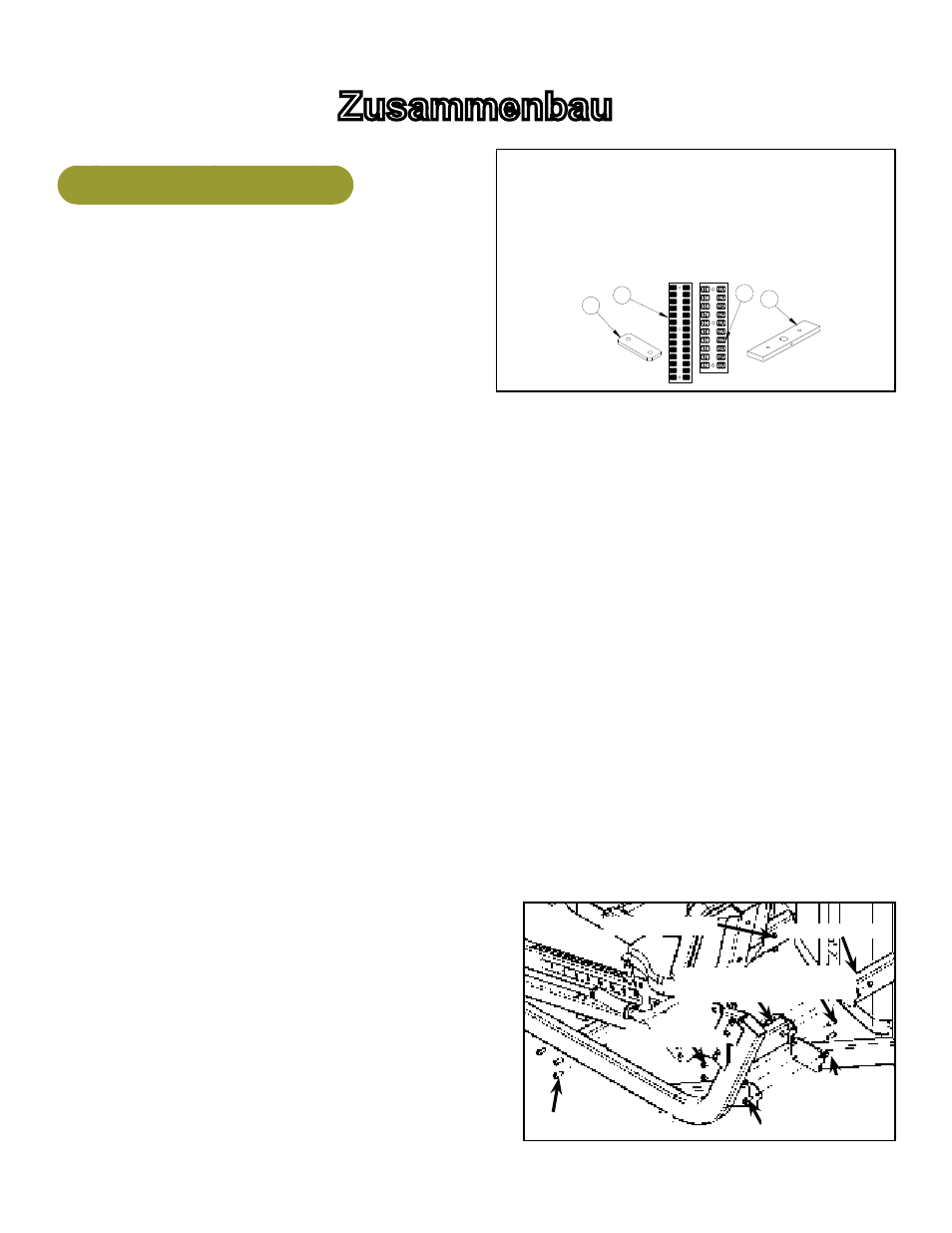

Zusammenbau
Erforderliches Werkzeug
• 7/32-Zoll-Inbusschlüssel
• 3/4-Zoll-Inbusschlüssel
• 9/16-Zoll-Schraubenschlüssel
• 3/4-Zoll-Steck- oder Schraubenschlüssel
• Außen-Sicherungsringzange
• Kreuzschlitzschraubendreher
• Leichtlauföl
• Drehmomentschlüssel
HINWEIS: Dieses Verfahren zusammen mit einer zweiten Person
durchführen.
HINWEIS: Der Eigentümer des Fitnessclubs bzw. -geräts ist dafür
verantwortlich, um jedes Trainingsgerät herum ausreichenden Abstand zu gewährleisten, um die
sichere Verwendung des Geräts und den sicheren Personenverkehr zwischen den Geräten zu ermöglichen.
1. Alle Anweisungen in dieser Anleitung vor Beginn jedes Verfahrens gründlich lesen und strikt befolgen.
2. Sicherstellen, dass die ordnungsgemäße Konfiguration geliefert wurde.
A. Überprüfen, ob das Trainingsgerät die bestellte Farbe aufweist.
B. Überprüfen, ob alle Gewichtsplatten und die Gewichtsplatten-Aufkleber vorhanden sind.
C. Überprüfen, ob die Cybex Eagle Wadenstrecker Bedienungsanleitung im Lieferumfang enthalten ist.
D. Überprüfen, ob die Garantieerklärung beiliegt.
3. Trainingsgerät an den gewünschten Aufstellungsort bringen.
A. Abmessungen des Trainingsgeräts:
Bei Stillstand – 147,32 L x 104,14 B x 147,32 H cm
58 L x 41 B x 58 H Zoll
Beim Training – 167,64 L x 104,14 B x 147,32 H cm
66 L x 41 B x 58 H Zoll
Gewicht des Trainingsgeräts (mit Gewichtssatz) – 335,66 kg (740 lbs.)
B. Die Türöffnung(en) messen, um zu bestimmen, ob das Trainingsgerät durch die Tür(en) passt.
C. Wenn das Trainingsgerät durch die Tür(en) passt, das Gerät zum gewünschten Aufstellungsort
bringen und mit Schritt 5 fortfahren.
D. Wenn Gewichtssätze installiert werden müssen, mit Schritt 6
fortfahren.
E. Wenn das Trainingsgerät nicht durch die Tür(en) passt, mit
Schritt 4 fortfahren.
4. Zerlegungsanweisungen für Türöffnungen.
HINWEIS: Wenn das Trainingsgerät durch die Tür passt, Schritt 4
überspringen. Andernfalls alle Anweisungen unter
Schritt 4 ausführen.
A. Alle (standardmäßigen) konischen Versandhalterungen mit
einem 3/4-Zoll-Steck- oder Schraubenschlüssel entfernen.
Abbildung 1
BHSCS-Schraube (3)
BHSCS-
Schraube (3)
Kontermutter (3)
Kontermutter (3)
BHSCS-
Schraube (2)
Kontermutter (2)
BHSCS-
Schraube (1)
Kontermutter (1)
3
130.5
270 121.5
112.5
103.5
94.5
85.5
31.5
58.5
49.5
40.5
76.5
67.5
22.5
13.5
290
130
170
190
230
210
150
250
50
90
70
110
30
2
1
4
1
6 11090-392 GUMMIFÜSSE
2 1 12000-560 ABZIEHBILD, GEWICHTEN Sie
PLATTE (30- 290)
3 1 12000-561 ABZIEHBILD, GEWICHTEN Sie
PLATTE (310-490)
4 19 4000C101 WEIGHT STACK PLATE
iTeM QTY PArT nO. DescriPTiOn
