Bedienungsanleitung für Cybex
9

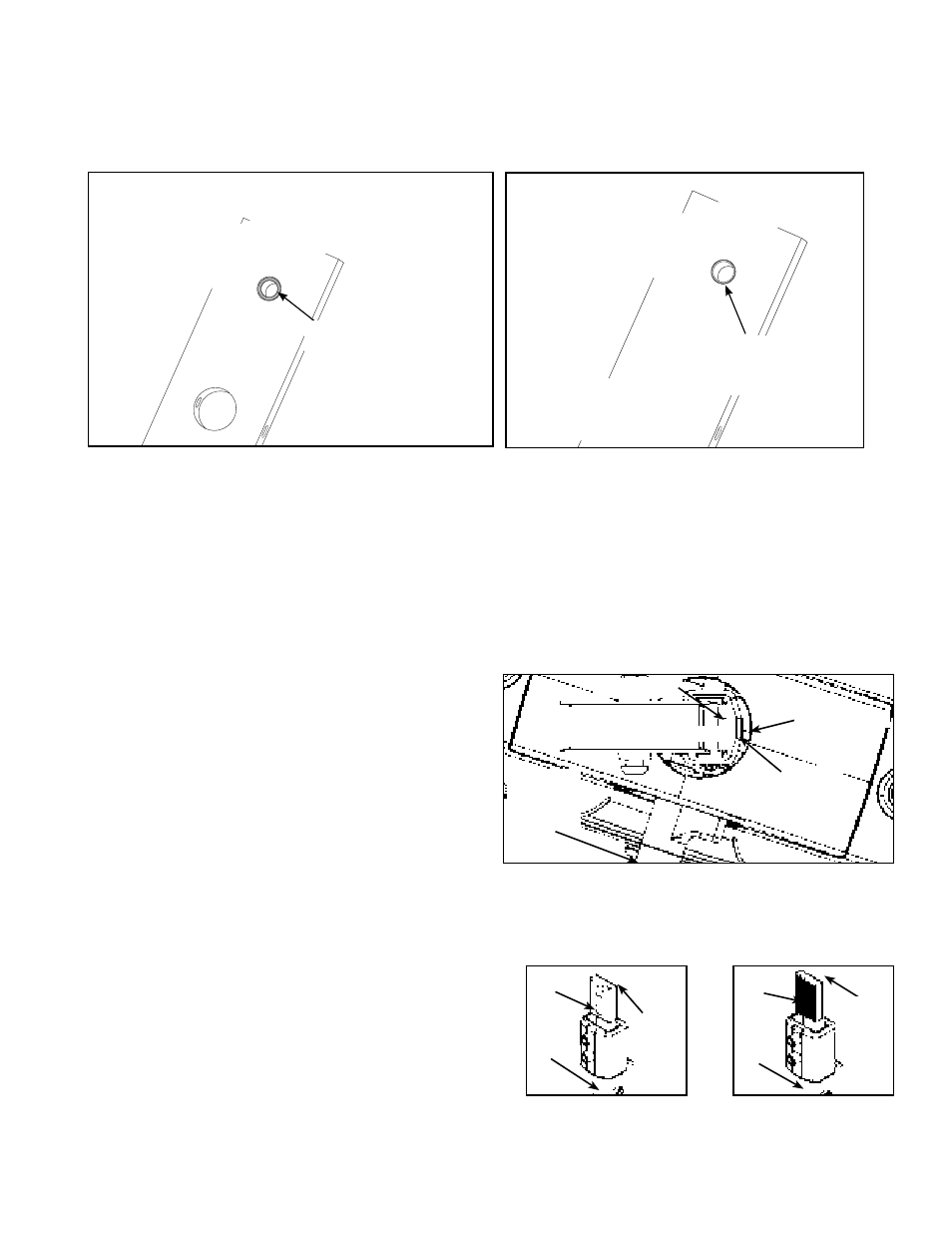

H. Die Gewichtsplatten vorsichtig einzeln installieren. HINWEIS: Die Gewichtsplatten beim Einbau
so positionieren, dass die breiten Kanten der Buchsen nach oben und die schmalen Kanten der
Buchsen nach unten zeigen. Siehe Abbildungen 6A
und 6B.
I. Das obere Gewicht auf die Führungsstangen schieben.
J. Den unteren Sicherungsring und die Federscheibe (ca. 7,5 cm vom oberen Ende der
Führungsstange)
an der Führungsstange anbringen.
K. Die Führungsstange durch die Montageöffnung anheben und den oberen Sicherungsring
anbringen.
L. Die Führungsstange absenken und mit dem unteren Sicherungsring befestigen. Schritte 6J bis
6L für die
andere Führungsstange wiederholen.
7. Verlegung des Bandriemens.
A. Überprüfen, ob der Riemen durch die Oberseite der
Riemenscheibenhalterung verlegt ist. Das Ende des
Riemens dann zum oberen Gewicht nach unten verlegen.
B. Überprüfen, ob die Bandriemenklammer am oberen
Gewicht ordnungsgemäß mit der oberen Riemenscheibe
ausgerichtet ist. HINWEIS: Der Bandriemen muss
in einer geraden Linie von der Riemenscheibe zur
Bandriemenklammer verlaufen. Siehe Abbildung 7.
HINWEIS: Abbildung 7 zeigt eine Draufsicht von der
oberen Riemenscheibe auf die obere Platte.
C. Den Bandriemen durch den Schlitz in der Riemenklammer
schieben.
D. Überprüfen, ob Bandriemen und Einsatz ordnungsgemäß
installiert sind (wie in Abbildung 8A dargestellt).
HINWEIS: Den Einsatz nicht umgekehrt installieren
(wie in Abbildung 8B gezeigt).
Abbildung 7
Obere Riemenscheibe
Bandriemen
Einsatz Stufen-
gewicht-
Wahl-
knopf
Richtige Riemenverlegung Falsche Riemenverlegung
Schaft
Band-
riemen
Einsatz
Schaft
Einsatz
Band-
riemen
Abbildung 8A Abbildung 8B
Stellschraube
SCHMALE
Buchsenkante
FALSCH
BREITE
Buchsenkante
zeigt nach oben
RICHTIG
HINWEIS: Die schmale
Buchsenkante muss nach
unten zeigen.
Abbildung 6A Abbildung 6B
