C. Den Versandgurt durchschneiden, mit dem das obere Gewicht befestigt

ist.

D. Die neun BHSCS-Schrauben, mit denen die beiden Rahmenhälften

verbunden sind, vorsichtig mit

Hilfe einer zweiten Person entfernen. Siehe Abbildung 1.

E. Beide Hälften vorsichtig durch die Türöffnung an den gewünschten

Aufstellungsort bringen.

F. Die beiden Hälften mit Hilfe einer zweiten Person vorsichtig verbinden

und mit den in Schritt 4D entfernten neun BHSCS-Schrauben

befestigen. Siehe Abbildung 1.

G. Mit Schritt 5C fortfahren.

5. Versandfüße und hintere Verkleidungen entfernen.

A. Alle standardmäßigen konischen Versandhalterungen (mit einem 3/4-Zoll-Steck- oder

Schraubenschlüssel) entfernen.

B. Den Versandgurt durchschneiden, mit dem das obere Gewicht befestigt ist.

C. Die (im Lieferumfang enthaltenen) Gummifüße an jedem Rahmenfuß sorgfältig anbringen.

D. Das obere Gewicht anheben und den Stufengewicht-Wahlknopf so

drehen, dass alle 15 lbs. ausgewählt sind (drei Stufengewichte auf

jeder Seite).

E. Die drei Kreuzschlitzschrauben entfernen, mit denen die obere

(hintere) Verkleidung

befestigt ist, und die Verkleidung vorsichtig abnehmen. Siehe

Abbildung 2.

F. Die in Abbildung 3 gezeigten unteren beiden Schrauben lockern.

HINWEIS: Die unteren beiden Schrauben nicht entfernen.

G. Die oberen beiden Befestigungsschrauben der hinteren

Verkleidung entfernen. Siehe Abbildung 4.

H. Die hintere Verkleidung vorsichtig nach oben schieben und

entfernen.

6. Gewichtssatz installieren.

A. Die Anordnung der Stufengewichte notieren.

B. Die Stufengewichte von einer zweiten Person festhalten

lassen, den Wahlknopf auf 0 lbs. drehen und alle sechs

Stufengewichte (drei auf jeder Seite) entfernen.

C. Den oberen Sicherungsring mit einer Außen-Sicherungs-ringzange von einer der Führungsstangen entfernen und die

Führungsstange vorsichtig absenken. Siehe Abbildung 5.

D. Den unteren Sicherungsring und die Federscheibe von der Führungsstange entfernen. Schritte 6C und 6D wiederholen, um

beide Sicherungsringe von der anderen Führungsstange

zu entfernen.

E. Die Führungsstangen möglichst (vom Gerät weg) nach außen neigen, um ausreichend Platz für den Einbau der

Gewichtsplatten zu erhalten.

F. Das obere Gewicht nach oben aus dem Gerät nehmen und vorsichtig beiseite legen.

G. Die gesamte Länge der Führungsstangen gut abwischen. Eine dünne Schicht Leichtlauföl auf die Stangen auftragen.

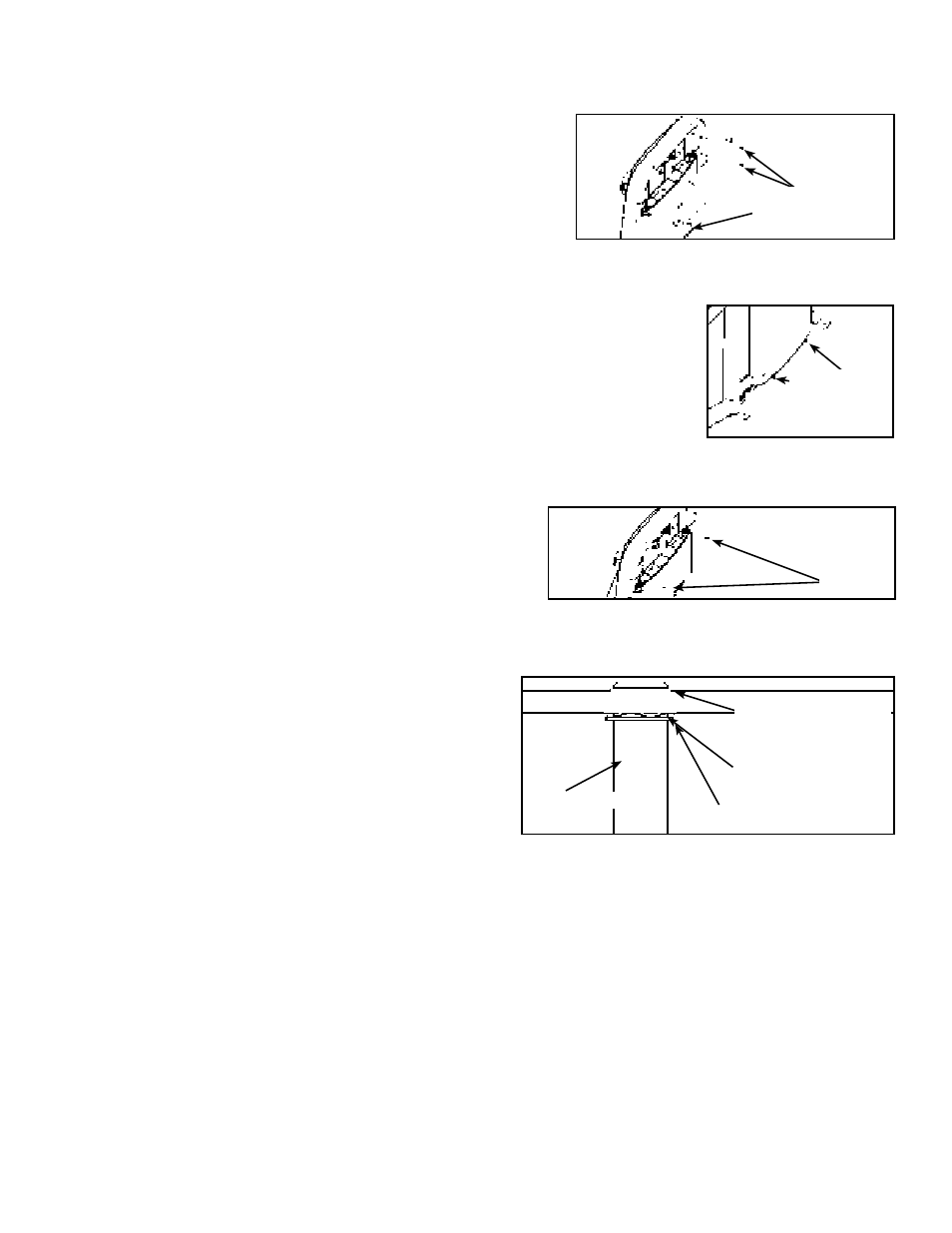

Abbildung 2

Abbildung 3

Abbildung 4

Schraube (nur

lockern - nicht

entfernen)

Schraube

Abbildung 5

Oberer Sicherungsring

Unterer Sicherungsring

Rahmen

Führungsstange

Federscheibe

Kreuzschlitz-

schraube (3)
