H. Die Gewichtsplatten vorsichtig einzeln installieren. HINWEIS: Die Gewichtsplatten beim Einbau so positionieren, dass die

breiten Kanten der Buchsen nach oben und die schmalen Kanten der Buchsen nach unten zeigen. Siehe Abbildungen 6A und

6B.

I. Das obere Gewicht auf die Führungsstangen schieben.

J. Den unteren Sicherungsring und die Federscheibe (ca. 7,5 cm vom oberen Ende der Führungsstange) an der

Führungsstange anbringen.

K. Die Führungsstange durch die Montageöffnung anheben und den oberen Sicherungsring anbringen.

L. Die Führungsstange absenken und mit dem unteren Sicherungsring befestigen. Schritte 6J bis 6L für die

andere Führungsstange wiederholen.

7. Verlegung des Bandriemens.

A. Überprüfen, ob der Riemen durch die Oberseite der

Riemenscheibenhalterung verlegt ist. Das Ende des

Riemens dann zum oberen Gewicht nach unten verlegen.

B. Das obere Gewicht vorsichtig anheben und überprüfen,

ob die Position der Riemenklammer (am oberen Gewicht)

ordnungsgemäß mit der oberen Riemenscheibenhalterung

(am Gerät) ausgerichtet ist. Siehe Abbildung 7.

C. Den Bandriemen durch den Schlitz in der Riemenklammer

schieben.

D. Überprüfen, ob Bandriemen und Einsatz ordnungsgemäß

installiert sind (wie in Abbildung 8A dargestellt).

HINWEIS:

Den Einsatz nicht umgekehrt installieren (wie in Abbildung

8B gezeigt).

Richtige Riemenverlegung

Falsche Riemenverlegung

Schaft

Band-

riemen

Einsatz

Schaft

Band-

riemen

Einsatz

Obere Riemenscheibe

Abbildung 7 (Draufsicht von der Riemenscheibe auf die

Riemenklammer)

Bandriemen

Einsatz und Stellschrauben

Stufen-

gewicht-

Wahl-

knopf

Abbildung 8A

Abbildung 8B

SCHMALE

Buchsenkante

FALSCH

BREITE

Buchsenkante

zeigt nach oben

RICHTIG

HINWEIS: Die schmale

Buchsenkante muss nach

unten zeigen.

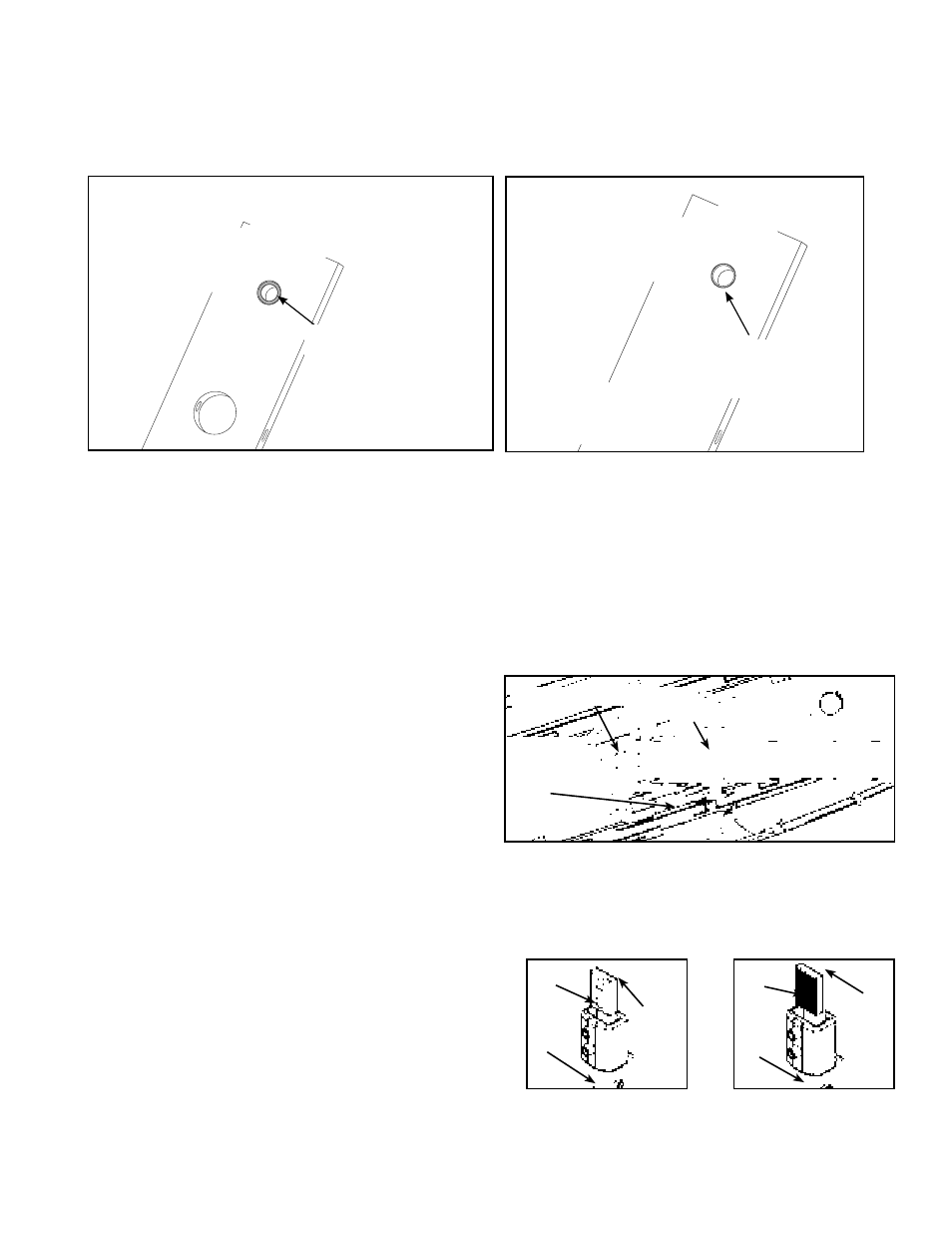

Abbildung 6A

Abbildung 6B
