Bedienungsanleitung für Cybex
10

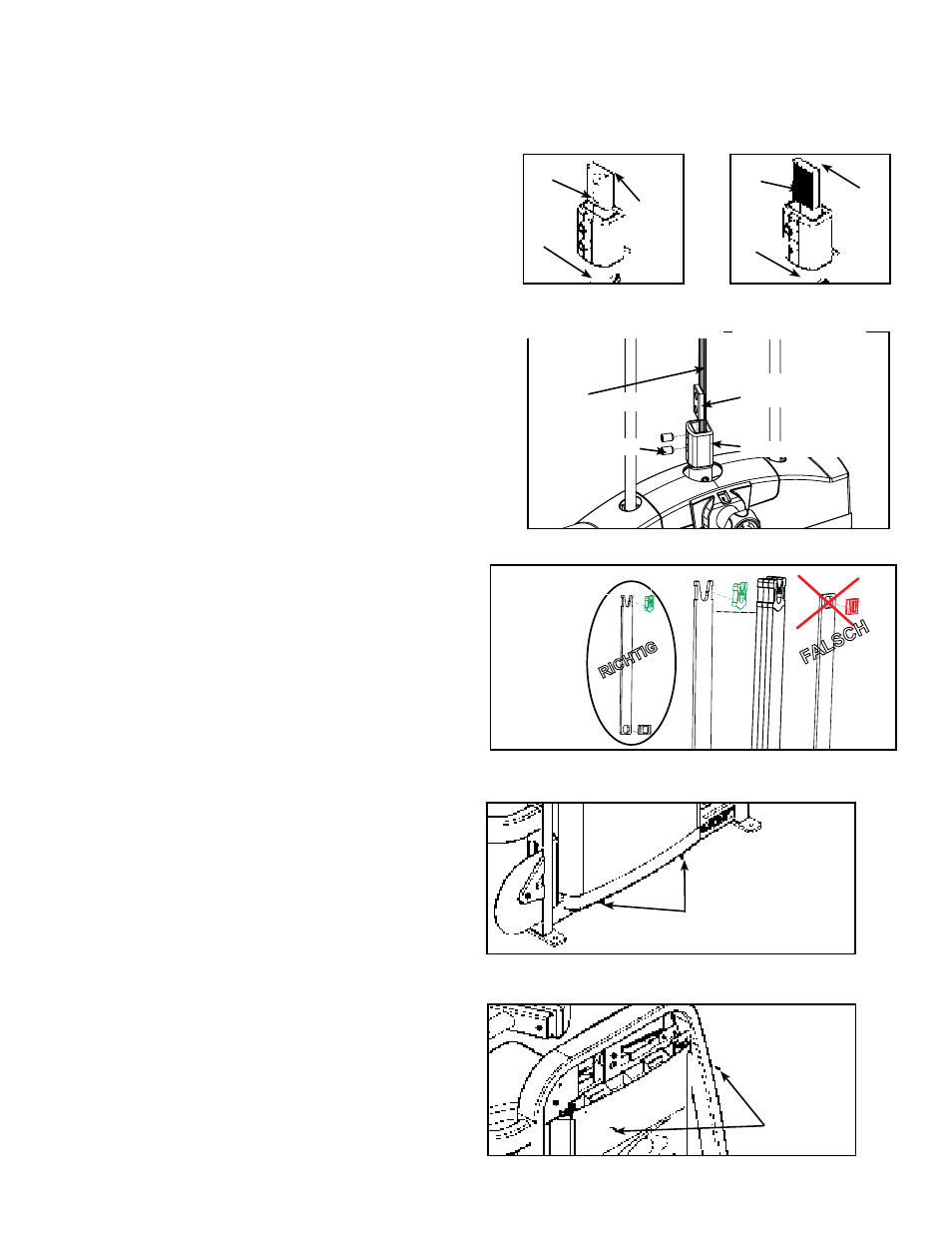

B. Das obere Gewicht vorsichtig anheben und überprüfen,
ob die Position der Riemenklammer (am oberen Gewicht)
ordnungsgemäß mit der oberen Riemenscheibenhalterung (am
Gerät) ausgerichtet ist. Siehe Abbildung 9.
C. Den Bandriemen durch den Schlitz in der Riemenklammer
schieben.
D. Überprüfen, ob Bandriemen und Einsatz ordnungsgemäß
installiert sind (wie in Abbildung 10A dargestellt). HINWEIS:
Den Einsatz nicht umgekehrt installieren (wie in Abbildung
10B gezeigt).
E. Den Bandriemen straffen und mit den beiden Stellschrauben
an der Klammer befestigen. HINWEIS: Die Schrauben mit
einem Drehmoment von 34 bis 40 Nm (300 bis 350 in-lbs)
anziehen. Siehe Abbildung 11.
F. Den Gewichtssatz-Steckbolzen in jede Platte einführen,
um den ordnungsgemäßen Sitz zu gewährleisten.
G. Das obere Gewicht ohne Auswahl eines Widerstands anheben
und absenken (um normales Training zu simulieren).
H. Von einer zweiten Person überprüfen lassen, ob der Bandriemen
gleichmäßig läuft und gerade von der Halterung der oberen
Riemenscheibe zur Bandriemenklammer des oberen Gewichts
verlegt ist.
I. Die sechs in Schritt 6B entfernten Stufengewichte wieder
installieren. Siehe Abbildung 12.
J. Den Stufengewicht-Wahlknopf so drehen, dass alle 15 lbs.
ausgewählt sind.
8. Hintere Verkleidungen anbringen.
A. Die Verkleidung vorsichtig auf den beiden unteren
Schrauben positionieren. Siehe Abbildung 13.
B. Die oberen beiden Befestigungsschrauben der hinteren
Verkleidung anbringen. Siehe Abbildung 14.
C. ie drei Kreuzschlitzschrauben anbringen, um die obere
(hintere) Verkleidung zu befestigen. Siehe Abbildung 15.
Abbildung 13
Schraube
Abbildung 14
Schraube
Richtige Riemenverlegung Falsche Riemenverlegung
Schaft
Band-
riemen
Einsatz
Schaft
Band-
riemen
Einsatz
Abbildung 11
Bandriemen
Abbildung 10A Abbildung 10B
Stellschrauben
Einsatz der
Bandriemenklammer
Bandriemenklammer
Abbildung 12
FALSCH
RICHTIG
Stufengewichte
