Bedienungsanleitung für Cybex

8

C. Den Versandgurt durchschneiden, mit dem das obere

Gewicht befestigt ist.

D. Die Exzenterrolle drehen und den Bandriemen des

Gewichtssatzes (durch Lockern der beiden Stellschrauben an der

Bandriemenklammer mit einem 7/32-Zoll-Inbusschlüssel) von der

Exzenterrolle entfernen. Siehe Abbildung 1.

E. Eine der beiden Halbrundkopf-Innensechskantschrauben

(BHSCS) entfernen, mit denen die Drehachse befestigt ist.

Siehe Abbildung 2.

F. Die Drehachse und die Riemenscheibenwelle vorsichtig entfernen.

Siehe Abbildung 3.

HINWEIS: Beim Entfernen der Welle äußerst

vorsichtig vorgehen, damit das Gewinde der Welle nicht beschädigt

wird.

G. Die acht BHSCS-Schrauben, mit denen die beiden Rahmenhälften

verbunden sind, vorsichtig mit Hilfe einer zweiten Person

entfernen. Siehe Abbildung 3.

H. Beide Hälften vorsichtig durch die Türöffnung an den

gewünschten Aufstellungsort bringen.

I. Die beiden Hälften mit Hilfe einer zweiten Person vorsichtig

verbinden und mit den in Schritt 4G entfernten acht BHSCS-

Schrauben befestigen. Siehe Abbildung 3.

J. Die Riemenscheibenwelle vorsichtig mit der Drehachse

und den in Schritt 4E und 4F entfernten BHSCS-Schrauben

befestigen. Siehe Abbildung 2.

K. Den (in Schritt 4D entfernten) Bandriemen des Gewichtssatzes

an der Bandriemenklammer der Exzenterrolle anbringen.

Siehe Abbildung 1.

L. Mit Schritt 5C fortfahren.

5. Versandfüße und hintere Verkleidungen entfernen.

A. Alle (standardmäßigen) konischen Versandhalterungen mit

einem 3/4-Zoll-Steck- oder Schraubenschlüssel entfernen.

B. Den Versandgurt durchschneiden, mit dem das obere

Gewicht befestigt ist.

C. Die (im Lieferumfang enthaltenen) Gummifüße an jedem Rahmenfuß sorgfältig anbringen.

D. Das obere Gewicht anheben und den Stufengewicht-

Wahlknopf so drehen, dass alle 15 lbs. ausgewählt sind

(drei Stufengewichte auf jeder Seite).

E. Die drei Kreuzschlitzschrauben entfernen, mit denen die obere (hintere) Verkleidung

befestigt ist, und die Verkleidung vorsichtig abnehmen. Siehe Abbildung 4.

F. Die in Abbildung 5 gezeigten unteren beiden Schrauben lockern.

HINWEIS: Die unteren

beiden Schrauben nicht entfernen.

G. Die oberen beiden Befestigungsschrauben der hinteren

Verkleidung entfernen.

Siehe Abbildung 6.

H. Die hintere Verkleidung vorsichtig nach oben schieben und

entfernen.

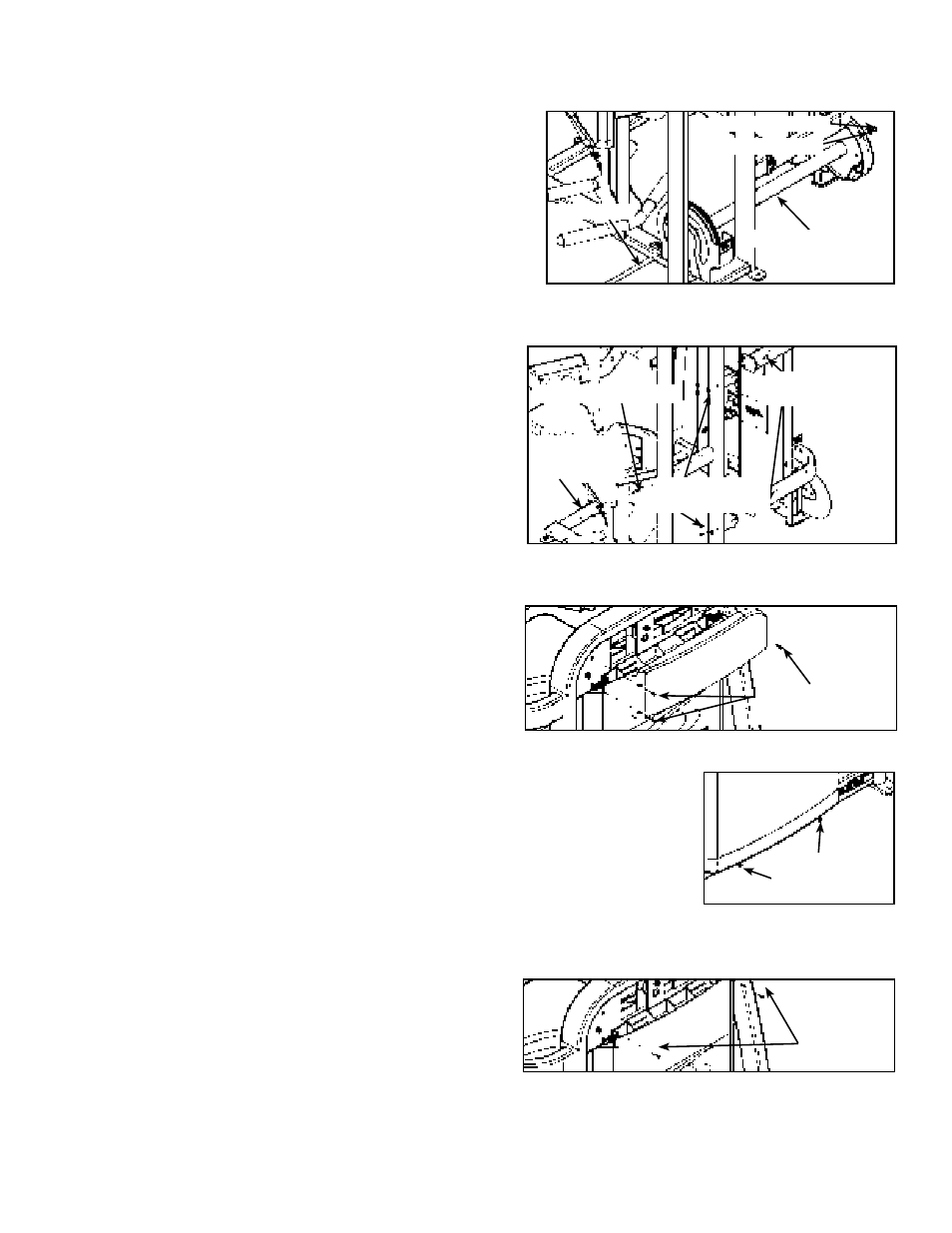

Abbildung 2

Riemenscheibenwelle

Abbildung 3

Nylon-

Kontermutter

(2)

BHSCS-Schraube (2)

Abbildung 4

Kreuzschlitz-

schraube (3)

Abbildung 5

Schraube (nur

lockern - nicht

entfernen)

Abbildung 6

Schraube

BHSCS-Schraube

Drehachse

Unterlegscheibe

Nylon-

Kontermutter (6)

BHSCS-

Schraube (6)
