9
• Der Bereich befindet sich nicht in der Nähe von Räumen mit hoher Luftfeuchtigkeit wie z. B.
Dampfkabinen, Sauna, Hallenbad oder im Freien. Dieses Gerät eignet sich für den Betrieb in einer
Umgebung mit einem relativen Luftfeuchtigkeitsbereich von 30% bis 75%.
Wird das Gerät hohem Wasserdampf, Chlor und/oder Brom ausgesetzt, kann dies die elektronischen
Komponenten wie auch andere Teile des Gerät beschädigen.
• Bereich verfügt über einen konstanten Temperaturbereich von 50° F (10° C) bis 104° F (40° C) Grad.
Erforderliches Werkzeug
• 9/16“-Schraubenschlüssel
• 7/32“-Inbusschlüssel
• 3/4“-Steck- oder Schraubenschlüssel
• Hammer
• 3/16“-Durchschlag
• Loctite® #242
Montageverfahren
Für dieses Verfahren sind zwei Personen erforderlich.
Vor dem Zusammenbau dieses Geräts alle Anweisungen aufmerksam lesen. Alle Teile sorgfältig
prüfen. Bei Feststellung eines Schadens im Abschnitt „Kundendienst“ dieses Handbuchs nach
geeigneten Maßnahmen für Rücksendung, Ersatz oder Neubestellung von Teilen suchen.
Überprüfen Sie, ob alle auf der Liste unten aufgeführten Teile vorhanden sind.

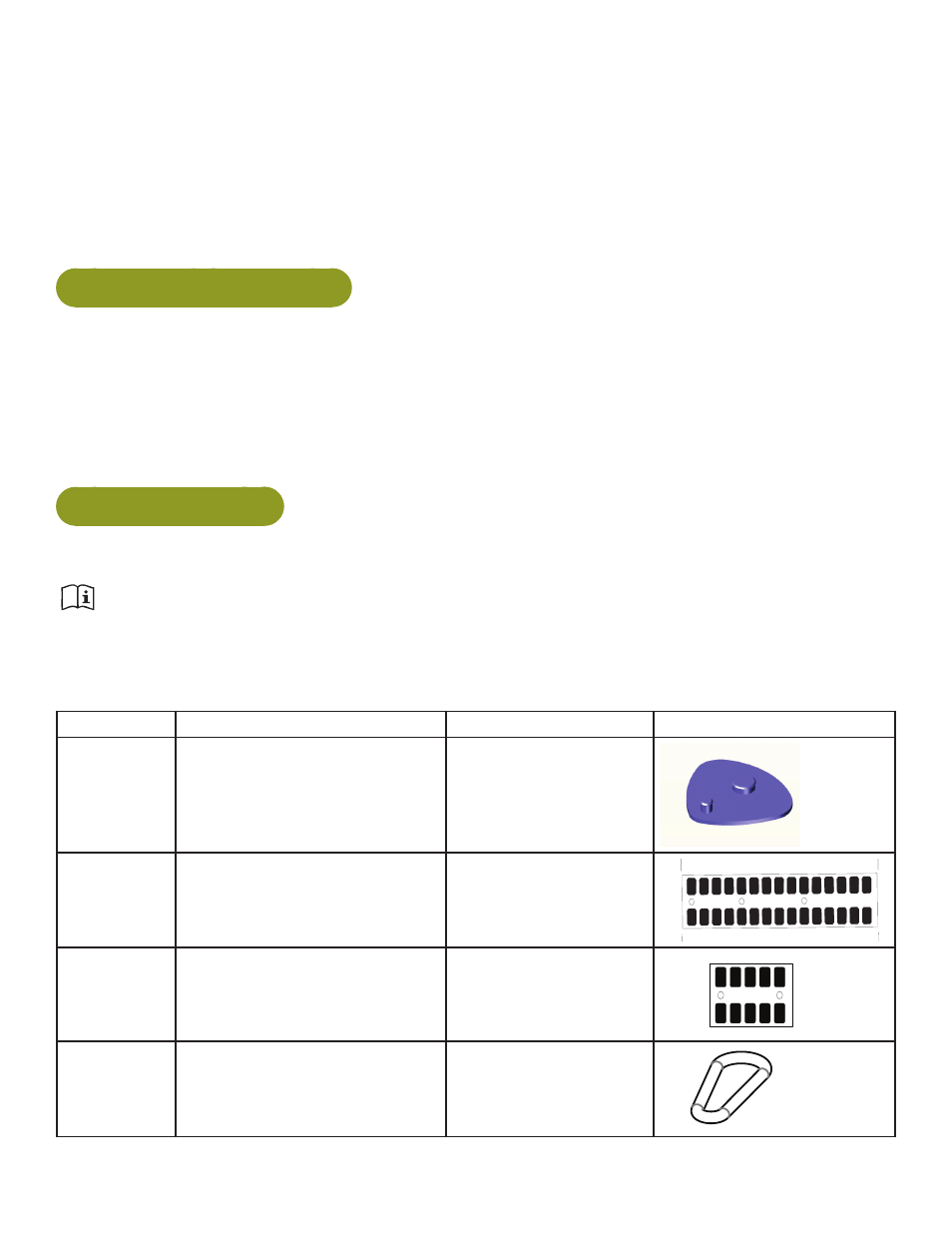

Menge Teilenummer Beschreibung Abbildung
4 16010-311 Fußauflage
1 DE000006 Aufkleber (5-75)
2 2 DE000006
DECAL, WT PLATE (5 - 75) 2:1
6-5-13 REL
125 1:1
OWATONNA
MFG. APPR.
TECH. PUBS. APPR. DATE DATE
REV. DWG. NO. SCALE SIZE
CHECKED BY
DWG. BY
TITLE:
FINISH:
MATERIAL:
B SHEET
OF
EXCEPT AS NOTED
GENERAL TOLERANCES:
2 DECIMALS ± .03
3 DECIMALS ± .015 ANGLES ± 1°
FEATURES SHOWN
PERPENDICULAR OR PARALLEL SHALL BE SO WITHIN ± 1°
REMOVE ALL BURRS BREAK SHARP EDGES .005/.010 R
SURFACE FINISH
INDICATED PER ANSI B46.1-1985
GENERAL MACHINING
DIMENSIONS IN INCHES
DATE DATE REMOVE CARBURIZATION AND SCALE FROM LASER AND PLASMA CUT EDGES
ALL MATERIAL MUST COMPLY TO EUROPEAN UNION DIRECTIVE 2002/95/EC RoHS (RESTRICTION OF HAZARDOUS SUBSTANCES)
_
NOTES:
1. FONT - 40 POINT ARIAL BOLD. HORIZONTAL SCALE 80%.
TRACKING -50.
50
22.7 34.0 31.8
55
27.2 25.0
75 70 65 60 10
4.5 20.4 11.3 15.9 13.6 18.1
20
9.1 6.8
40 35 30 25 5 45 15
2.3 29.5
1 DE000007 Aufkleber (80-100)
125 1:1
OWATONNA
MFG. APPR.
TECH. PUBS. APPR. DATE DATE
REV. DWG. NO. SCALE SIZE
CHECKED BY
DWG. BY
TITLE:
FINISH:
MATERIAL:
B SHEET
OF 2 2
EXCEPT AS NOTED
GENERAL TOLERANCES:
2 DECIMALS ± .03
3 DECIMALS ± .015 ANGLES ± 1°
FEATURES SHOWN
PERPENDICULAR OR PARALLEL SHALL BE SO WITHIN ± 1°
REMOVE ALL BURRS BREAK SHARP EDGES .005/.010 R
SURFACE FINISH
INDICATED PER ANSI B46.1-1985
GENERAL MACHINING
DIMENSIONS IN INCHES
DATE DATE REMOVE CARBURIZATION AND SCALE FROM LASER AND PLASMA CUT EDGES
ALL MATERIAL MUST COMPLY TO EUROPEAN UNION DIRECTIVE 2002/95/EC RoHS (RESTRICTION OF HAZARDOUS SUBSTANCES)
DE-000007
6-5-13 REL
_
DECAL, WT PLATE (80-100) 2:1
NOTES:
1. FONT - 40 POINT ARIAL BOLD.
HORIZONTAL SCALE 80%. TRACKING -50.
36.3 45.4 43.1 38.6 40.8
80
100
95 85 90
2 GQ000206 Karabinerhaken
