Cybex 12140 VR3 Prone Leg Curl - Handbuch (Seite 12)

Bedienerhandbuch Cybex
12

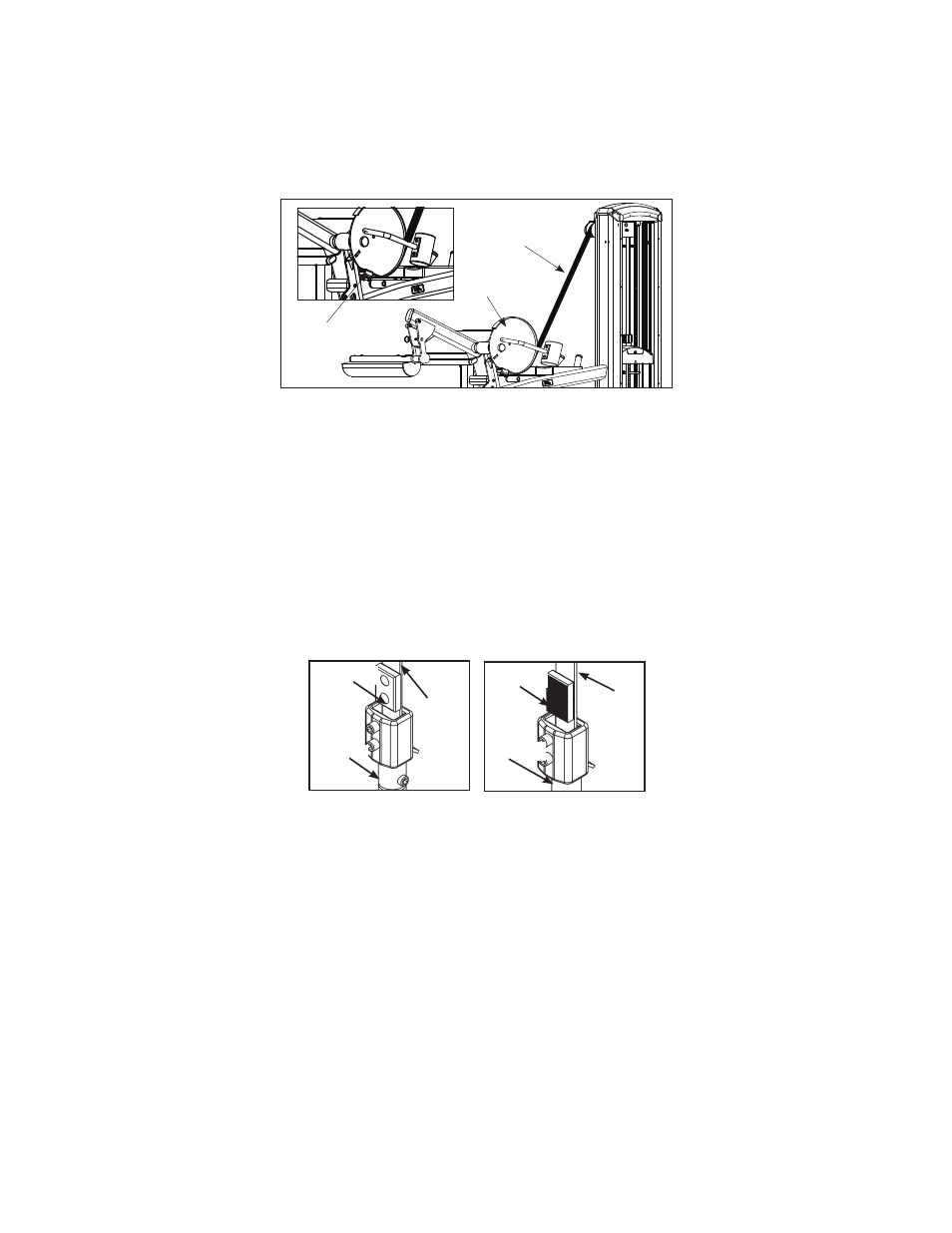

Verlegung des Bandriemens.
1. Kabelklammer zur Sicherung des Bandriemens entfernen.
2. Den Bandriemen nach unten und um die Exzenterrolle führen.
Bandriemen-
klammer
Bandriemen
Exzenterrolle
3. Den Gurt durch den Schlitz in der Gurtenklammer schieben.
4. Prüfen Sie, dass der Gurt durch den oberen Teil der Rollenklammer verläuft und führen Sie
das Gurtende nach unten zu den oberen Gewichten.
5. Heben Sie das obere Gewicht an und prüfen Sie, dass die Position der Gurtklammer (auf
dem oberen Gewicht) mit der oberen Rollenklammer ausgerichtet ist.
6. Führen Sie den Gurt durch den Schlitz in der Gurtklammer.
7. Prüfen Sie den Gurt auf korrekte Installation. Installieren Sie die Einsätze nicht verkehrt herum.
Richtiger Gurtverlauf Falscher Gurtverlauf
Bolzen
Einsatz
Bolzen
Gurt
Einsatz
Gurt
8. Ziehen Sie den Gurt stramm und sichern Sie den Gurt mit den zwei Schrauben des Sets an
der Klemme.
9. Anzugsmoment der Schrauben 300-350 lb.
10. Platzieren Sie den Stift des Gewichtsblocks in jede Platte, um die richtige Installation zu
prüfen.
11. Simulieren Sie den normalen Betrieb, indem Sie das obere Gewicht hoch- und
herunternehmen, ohne einen Widerstand zu wählen.
12. Platzieren Sie den Stift des Gewichtsblocks in jede Platte, um die richtige Installation zu
prüfen.
13. Simulieren Sie den normalen Betrieb, indem Sie das obere Gewicht hoch- und
herunternehmen, ohne einen Widerstand zu wählen.
