Bedienerhandbuch Cybex
12
Gurtverlauf
1. Prüfen Sie, dass der Gurt durch den oberen Teil der Rollenklammer verläuft und führen Sie
das Gurtende nach unten zu den oberen Gewichten.
2. Heben Sie das obere Gewicht an und prüfen Sie, dass die Position der Gurtklammer (auf
dem oberen Gewicht) mit der oberen Rollenklammer ausgerichtet ist.
3. Führen Sie den Gurt durch den Schlitz in der Gurtklammer.
4. Prüfen Sie den Gurt auf korrekte Installation. Installieren Sie die Einsätze nicht verkehrt herum.

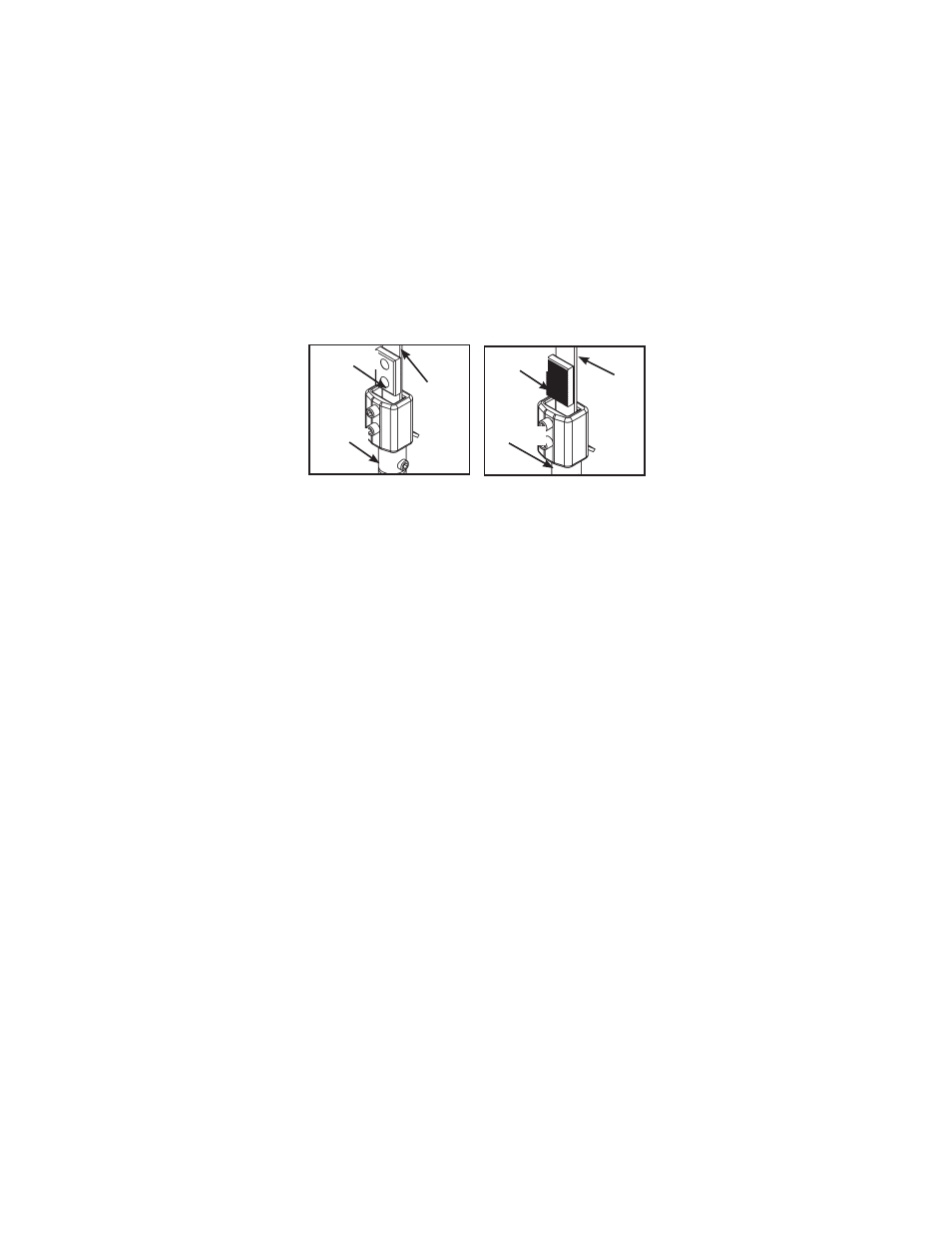

Richtiger Gurtverlauf
Falscher Gurtverlauf
Bolzen
Einsatz
Bolzen
Gurt
Einsatz
Gurt
5. Ziehen Sie den Gurt stramm und sichern Sie den Gurt mit den zwei Schrauben des Sets an
der Klemme.
6. Anzugsmoment der Schrauben 300-350 lb.
7. Platzieren Sie den Stift des Gewichtsblocks in jede Platte, um die richtige Installation zu
prüfen.
8. Simulieren Sie den normalen Betrieb, indem Sie das obere Gewicht hoch- und
herunternehmen, ohne einen Widerstand zu wählen.
9. Platzieren Sie den Stift des Gewichtsblocks in jede Platte, um die richtige Installation zu
prüfen.
10. Simulieren Sie den normalen Betrieb, indem Sie das obere Gewicht hoch- und
herunternehmen, ohne einen Widerstand zu wählen.
11. Prüfen Sie, dass der Gurt leichtläufig ist und gerade von der oberen Rollenklammer zu der
Gewichtsgurtklammer verläuft.
12. Drehen Sie den Knopf zum Einstellen der Gewichtserhöhung auf 0 lbs oder 0 kg.
Installieren Sie die hintere Blende
1. Platzieren Sie die Blende an ihrer Position.
2. Beginnend von oben ersetzen Sie zwei der Halbrundabdeckschrauben, um die untere
Halterungsklammer an der Blende zu befestigen.
3. Installieren Sie ohne Anzuziehen die verbleibenden Halbrundabdeckschrauben, um die
Blende zu sichern.
4. Ziehen Sie alle Halbrundabdeckschrauben an.
