Bewegen Sie die Maschine an die gewünschte Position.
1. Entfernen Sie die vier Verladekegel mit einem 3/4” Schraubendreher.
2. Fußblöcke an jedem Rahmenfuß anbringen.
Verankern Sie die Maschine sicher am Boden
Cybex empfiehlt das Maximieren der Stabilität. Die Maschine muss an einer festen, ebenen
Oberfläche befestigt werden.
WARNING: Verankern Sie das Trainingsgerät sicher mit dem Boden
• Cybex ist nicht für die Verankerung des Trainingsgeräts verantwortlich. Wenden
Sie sich hierfür an einen Spezialisten
• Verwenden Sie Befestigungselemente mit einer Zugfestigkeit von mindestens
226 kg (3/8’’-Schrauben der Klasse 2 oder stärker).
• Wenn Füße oder Rahmen des Geräts den Boden nicht berühren, das Gerät
NICHT mit den Ankerschrauben nach unten ziehen. Vom Boden abgehobene
Füße oder Rahmen zunächst mit Beilagscheiben unterlegen.
Den Kinngriff installieren
1. Den Befestigungssatz, den Kinngriff und die Stützstrebe vorsichtig vom Rahmen entfernen.
2. Den Kinngriff mithilfe einer zweiten Person vorsichtig auf den Absenkgriff heben. Die

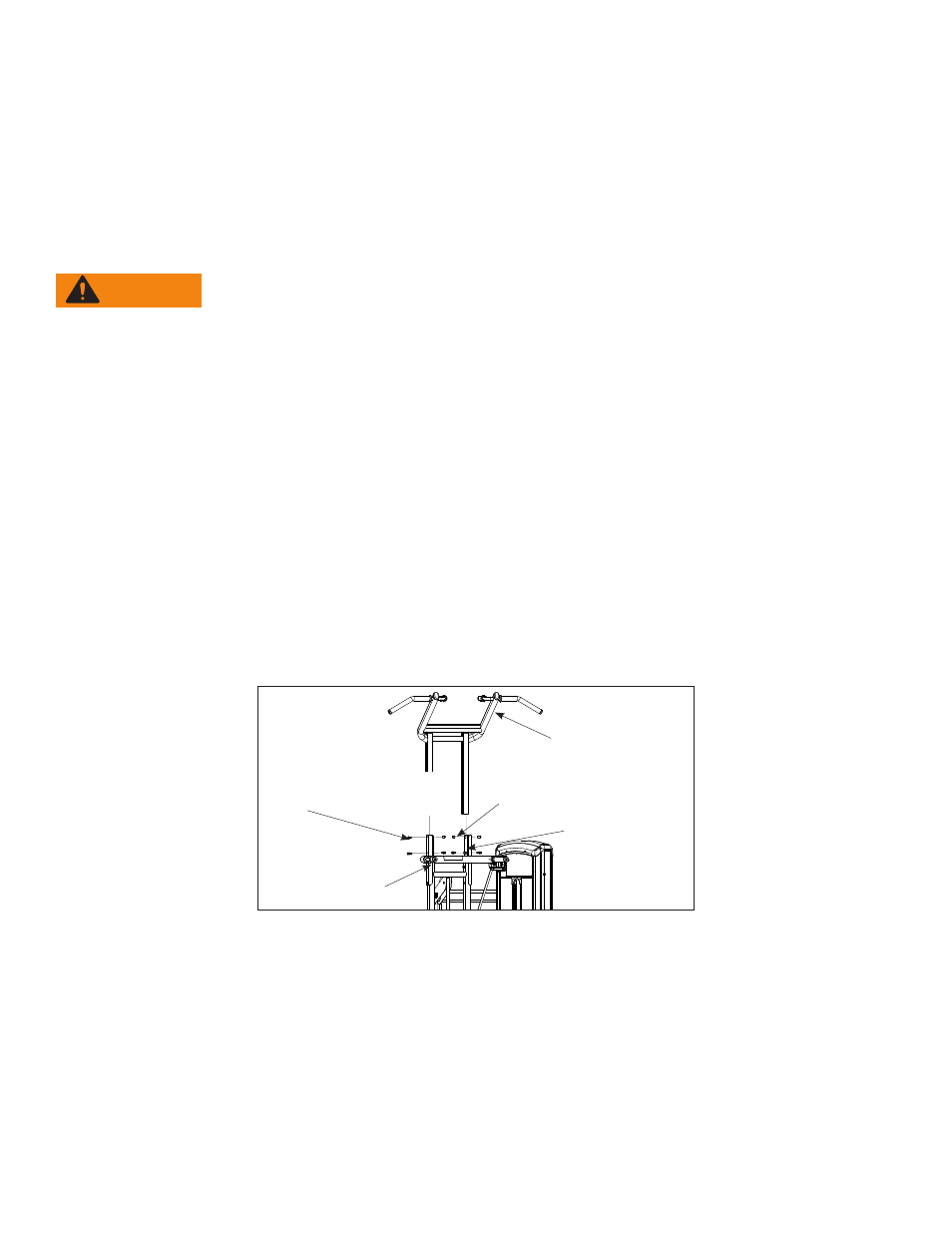

Schraubenbohrungen mit der Verbindungsplatte ausrichten. Siehe Abbildung 1. HINWEIS:
Wenn die Schraubenbohrungen nicht ausgerichtet werden können, die 12 Halbrundkopf-
Innensechskantschrauben (BHSCS) lockern, mit denen der Absenkgriff am Rahmen befestigt
ist.
Kinngriff
Absenkgriff
BHSCS-Schraube
0.375-16 x 0.875 (6)
BHSCS-Schraube
0.375-16 x 0.625 (6)
Verbindungsplatte
3. Loctite 242 auf die (im Befestigungssatz enthaltenen) BHSCS-Schrauben auftragen.
HINWEIS: Die 0.375-16 x 0.625 BHSCS-Schrauben werden an der Innenseite der
Verbindungsplatte installiert. Die 0.375-16 x 0.875 BHSCS-Schrauben werden an der
Außenseite der Verbindungsplatte installiert. Siehe Abbildung 1.
4. Loctite auf die Schraubenbohrungen der Verbindungsplatte auftragen.
5. Alle BHSCS-Schrauben mit dem (im Befestigungssatz enthaltenen) 7/32-Zoll-Inbusschlüssel
fest anziehen, um den Kinngriff zu befestigen.
