Bedienerhandbuch Cybex
12
6. Wenn die BHSCS-Befestigungsschrauben des Absenkgriffs in Schritt 5C gelockert
wurden, eine BHSCS-Schraube entfernen, Loctite auf die Schraubenbohrung und die
BHSCS-Schraube auftragen und die BHSCS-Schraube wieder anbringen. Diesen Schritt
wiederholen, um alle 12 BHSCS-Schrauben mit Loctite zu versehen, und dann alle BHSCS-
Schrauben wieder fest anziehen. HINWEIS: Nicht alle BHSCS-Schrauben gleichzeitig
entfernen, da dadurch die Verbindungsplatte herunterfällt.

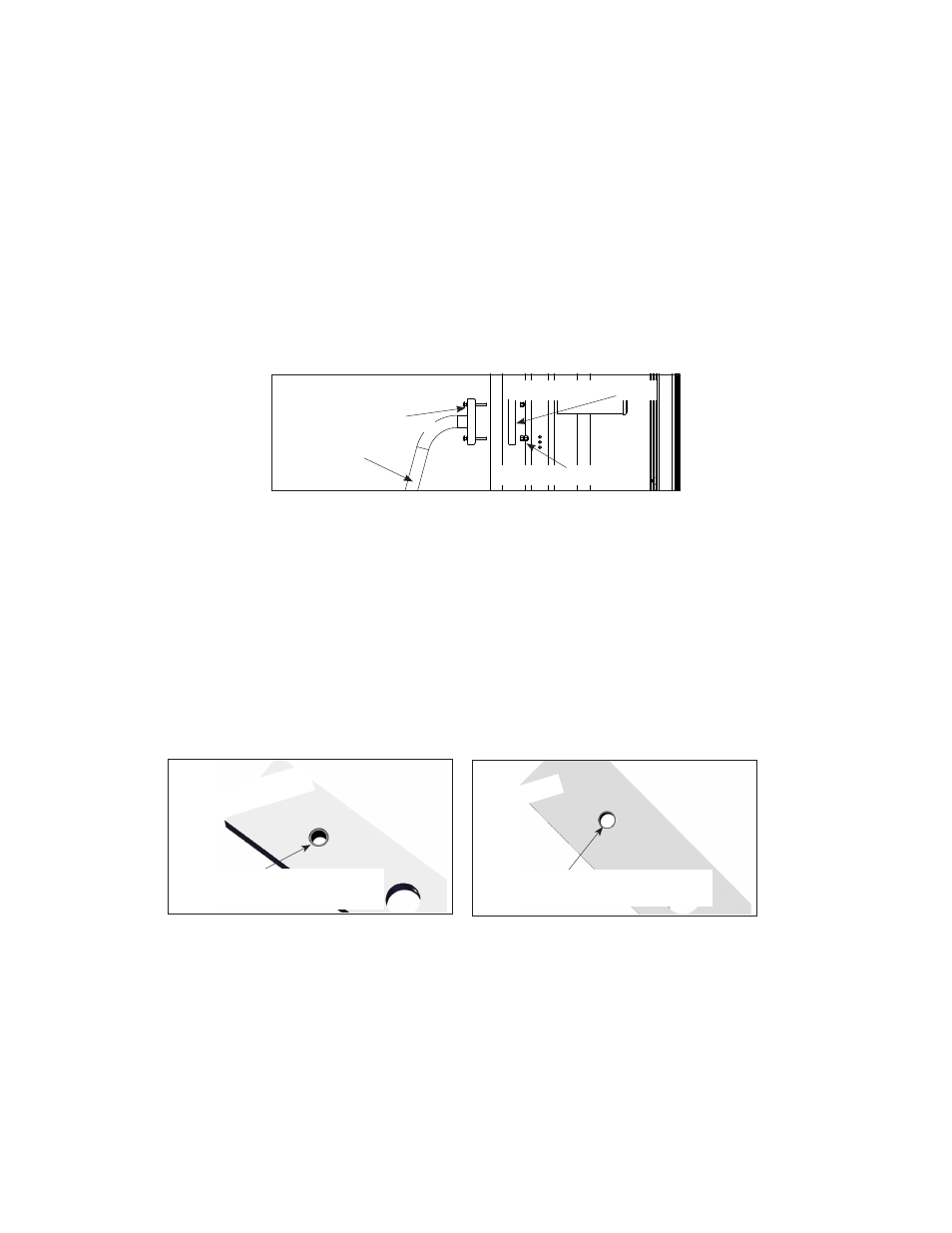

Die Stützstrebe anbringen.
1. Die Schraubenbohrungen der Stützstrebe mit den Bohrungen am Rahmen ausrichten. Die
(im Befestigungssatz enthaltenen) BHSCS-Schrauben durch die Bohrungen von Stützstrebe
und Rahmen stecken.
Stützstrebe
BHSCS-Schraube
0,375-16 x 2,50 (4)
Untere Halterung
Kontermutter (4)
2. Die untere Halterung an den in Schritt 6B installierten BHSCS-Schrauben positionieren.
3. Die Kontermuttern auf den BHSCS-Schrauben anbringen und mit einem 9/16-Zoll-
Schraubenschlüssel und 7/32-Zoll-Inbusschlüssel fest anziehen.
Installieren Sie die Gewichtsplatten
1. Installieren Sie immer eine individuelle Gewichtsplatte zurzeit.
2. Positionieren Sie jede Gewichtsplatte so, dass die breiten Kanten der Hülsen nach oben und
die schmalen Kanten nach unten zeigen.
Richtig
Breite Kante der
Hülse zeigt nach oben
Schmale Kante der Hülse
zeigt nach unten
FALSCH
3. Installieren Sie den Hebebaum.
4. Positionieren Sie die Federn und die führenden Pleuelschrauben auf den führenden Pleueln.
5. Kürzen Sie die führenden Pleuelschrauben und richten Sie die Pleuelschrauben mit den
Löchern der Gewichtsplatten aus und befestigen Sie sie.
6. Die führenden Pleuelschrauben müssen in die Löcher des Gewichtrahmens einschnappen.
