115 mm (4,5 Zoll) HÄCKSELMASCHINE
11
DEUTSCH
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, TRENNEN SIE DAS ZÜNDKABEL
VON DER ZÜNDKERZE UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
1. Verriegeln Sie die Häckselscheibe (Abschnitt 5.2).
2. Bringen Sie ein Messer an der Scheibe an und befestigen Sie
es mit den originalen Befestigungselementen. Ziehen Sie die
Schrauben auf ein Drehmoment von 162 Nm (120 ft-lbs) an.
Wiederholen Sie das Verfahren für das andere Messer.
3. Bringen Sie die Auswurfkappe oder das optionale Auswurfrohr
des Häckslers wieder an (Abschnitt 2.2).
45˚
MONTAGEFLÄCHE:
NICHT SCHLEIFEN
.50”
SCHLEIFFLÄCHE
SCHLEIFFLÄCHE
MONTAGEFLÄCHE:
NICHT SCHLEIFEN
HÄCKSELPLATTE
HÄCKSELMESSER
GEGENMESSER
1/16”

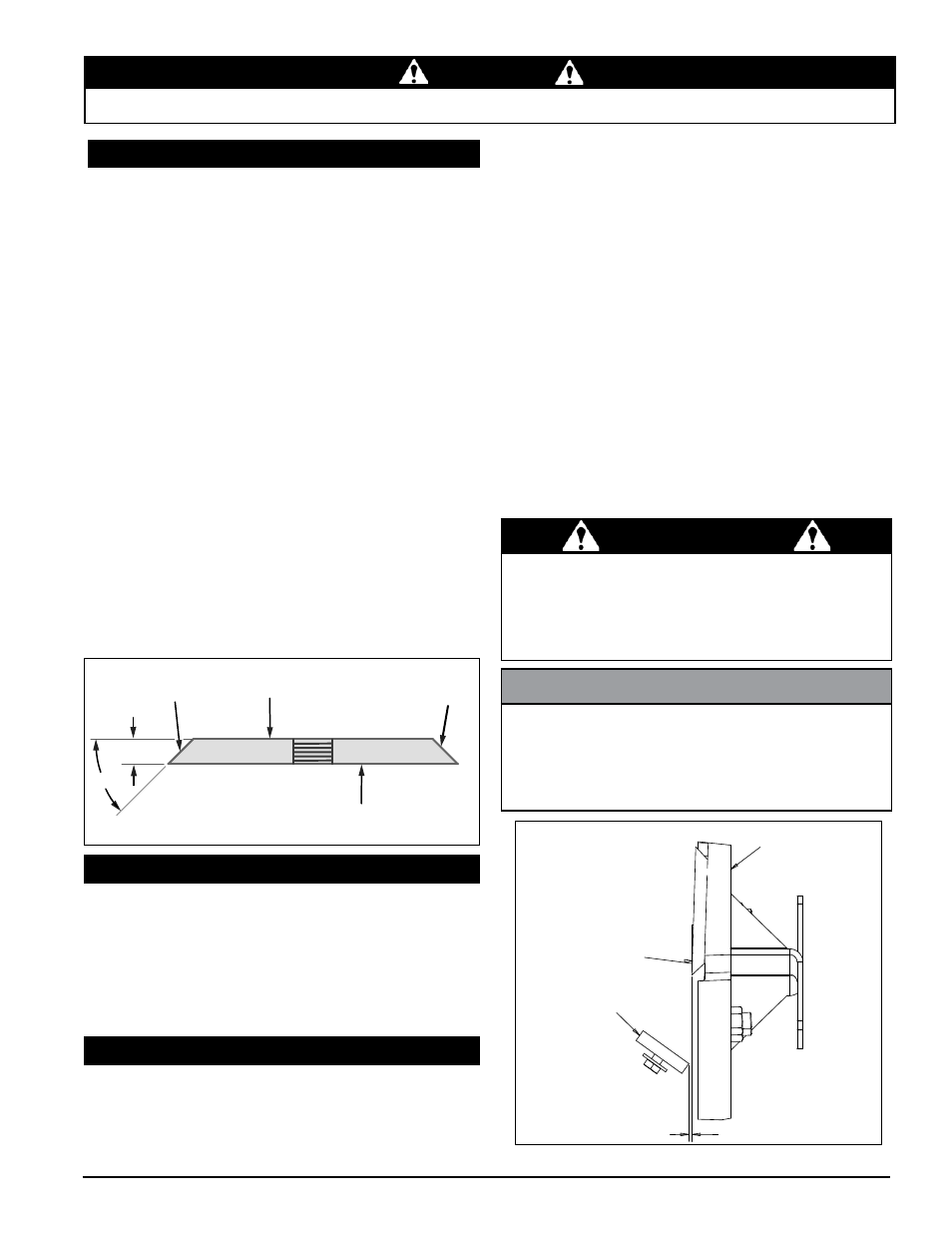

Abbildung 5.2, Abstand zwischen Häcksel- und Gegenmesser
WARNUNG
Der Mindestabstand zwischen dem Gegenmesser und ALLEN
anderen Messern muss 1,6 mm (1/16 Zoll) betragen. Drehen Sie
jedes Häckselmesser, bis es mit dem Gegenmesser ausgerichtet
ist, und nehmen Sie dann die Messung vor. Andernfalls können
die Häckselmesser an das Gegenmesser schlagen und
schwere oder tödliche Verletzungen verursachen.
5.5 SCHÄRFEN DER mESSER
HINWEIS
Wenn die häckselnde Kante eines Gegenmessers beschädigt
oder ungleichmäßig abgenutzt ist, entfernen Sie die drei 5/16"
Befestigungsschrauben und Unterlegscheiben, mit denen
das Gegenmesser an der Plattenabdeckung befestigt ist, und
verwenden Sie eine der anderen drei Kanten. Stellen Sie das
Gegenmesser dann wieder auf den richtigen Abstand ein.
5.6 EINBAU DER mESSER
Die Häckselmesser sollten einen Abstand von 1,6 bis 3,2 mm (1/16
bis 1/8 Zoll) zum Gegenmesser aufweisen, das sich direkt unter
dem Häckslerschacht befindet. Der Häckslerschacht muss NICHT
ausgebaut werden, um den Messerabstand einstellen zu können.
Durch den Ausbau des Häckslerschachtes kann jedoch der Zugang
zum Messen des Messerabstands erleichtert werden.
5.7 EINSTEllEN DER mESSERABSTÄNDE
So stellen Sie den Messerabstand ein:
1. Drehen Sie die Häckselplatte, bis ein Häckselmesser mit dem
Gegenmesser ausgerichtet ist.
2. Messen Sie den Abstand zwischen Häcksel- und Gegenmesser
von der Innenseite des Häckslergehäuses aus. Der
Mindestabstand zwischen Häcksel- und Gegenmesser muss
1,6 mm (1/16 Zoll) betragen (Abbildung 5.2).
3. Zum Einstellen des Gegenmessers lösen Sie die
5/16" x 5/8" Schrauben, mit denen das Gegenmesser an
der Plattenabdeckung befestigt ist, und schieben Sie das
Gegenmesser nach innen oder außen auf den gewünschten
Abstand.
4. Ziehen Sie die Schrauben auf ein Drehmoment von 23 Nm
(17 Ft-lbs.) an.
5. Drehen Sie den Rotor, um zu gewährleisten, dass zwischen
dem anderen Messer und dem Gegenmesser ein Abstand
von 1,6 bis 3,2 mm (1/16 bis 1/8 Zoll) gegeben ist.
6. Bringen Sie den Häckslerschacht, falls erforderlich, wieder
an.
Die Messer können mit einem Schleifbock oder vom Fachmann
geschliffen haben.
1. Schärfen oder schleifen Sie niemals die Montagefläche der
Messer. Dies führt dazu, dass die Messerkanten nicht korrekt
in der Halterung sitzen, und daraus resultieren Schäden an
den Messern und schlechte Häckselleistung.
2. Schleifen Sie die gewinkelten Kanten der Häckselmesser
auf 45 Grad. Stellen Sie sicher, dass beim Schleifen eine
geeignete Halterung verwendet wird, um das Messer im
richtigen Winkel zu halten.
3. Gehen Sie beim Schleifen vorsichtig vor, damit das Messer
nicht überhitzt und sich verfärbt. Dies führt zum Verlust der
Wärmebehandlungseigenschaften.
4. Schleifen Sie immer nur für kurze Zeit und kühlen Sie mit
Wasser bzw. einem flüssigen Kühlmittel.
5. Schleifen Sie jedes Messer um den gleichen Betrag, um das
Rotorgleichgewicht beizubehalten.
6. Kleine Unebenheiten wie Einkerbungen und Grate auf der
flachen Messerseite haben keine große Auswirkung auf die
Häckselleistung des Geräts.
7. Bei Messern, die häufig geschliffen wurden, sollten Sie darauf
achten, dass die geschliffene Oberfläche über die Öffnung
des Häckselschlitzes hinausragt. Sollte dies nicht der Fall
sein, müssen die Messer ausgewechselt werden.
