115 mm (4,5 Zoll) HÄCKSELMASCHINE

12

SERVICE UND WARTUNG

VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, TRENNEN SIE DAS ZÜNDKABEL

VON DER ZÜNDKERZE UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.

WARNUNG

Überprüfen Sie den Zustand des/der Zahnriemen(s) jährlich oder

nach 25 Betriebsstunden, je nachdem, was zuerst eintritt. Ersetzen

Sie den Zahnriemen, wenn er gerissen, verschlissen, ausgefranst

oder ausgedehnt ist. Ersetzen Sie den Zahnriemen nur mit einem

Original-Bandriemen vom gleichen Typ. Verwenden Sie keine

Einzelriemen. So stellen Sie den/die Zahnriemen ein:
1. Stellen Sie den Kupplungshebel auf die FREIGEGEBENE

Position.

2. Kuppeln Sie die Zapfwelle aus und stellen Sie den Motor der

Zugmaschine ab.

3. Bauen Sie den Zapfwellen-Antriebsstrang von der

Zugmaschine ab und trennen Sie das Gerät von der

Dreipunktaufhängung.

4. Stellen Sie den Kupplungshebel auf die HÄCKSEL-Position.
5. Entfernen Sie die 5/16" Schrauben und nehmen Sie den

vorderen oder hinteren Riemenschutz ab.

6. Ziehen Sie die Ringschraube an der Unterseite des Losrads

fest oder lösen Sie die Ringschraube, bis sich der Riemen in

der Mitte 11,1 mm (7/16 Zoll) durchbiegen lässt, wenn eine

Kraft von 89 N kg (20 lb.) angewendet wird.

7. Bringen Sie die Riemenschutzvorrichtungen wieder an.

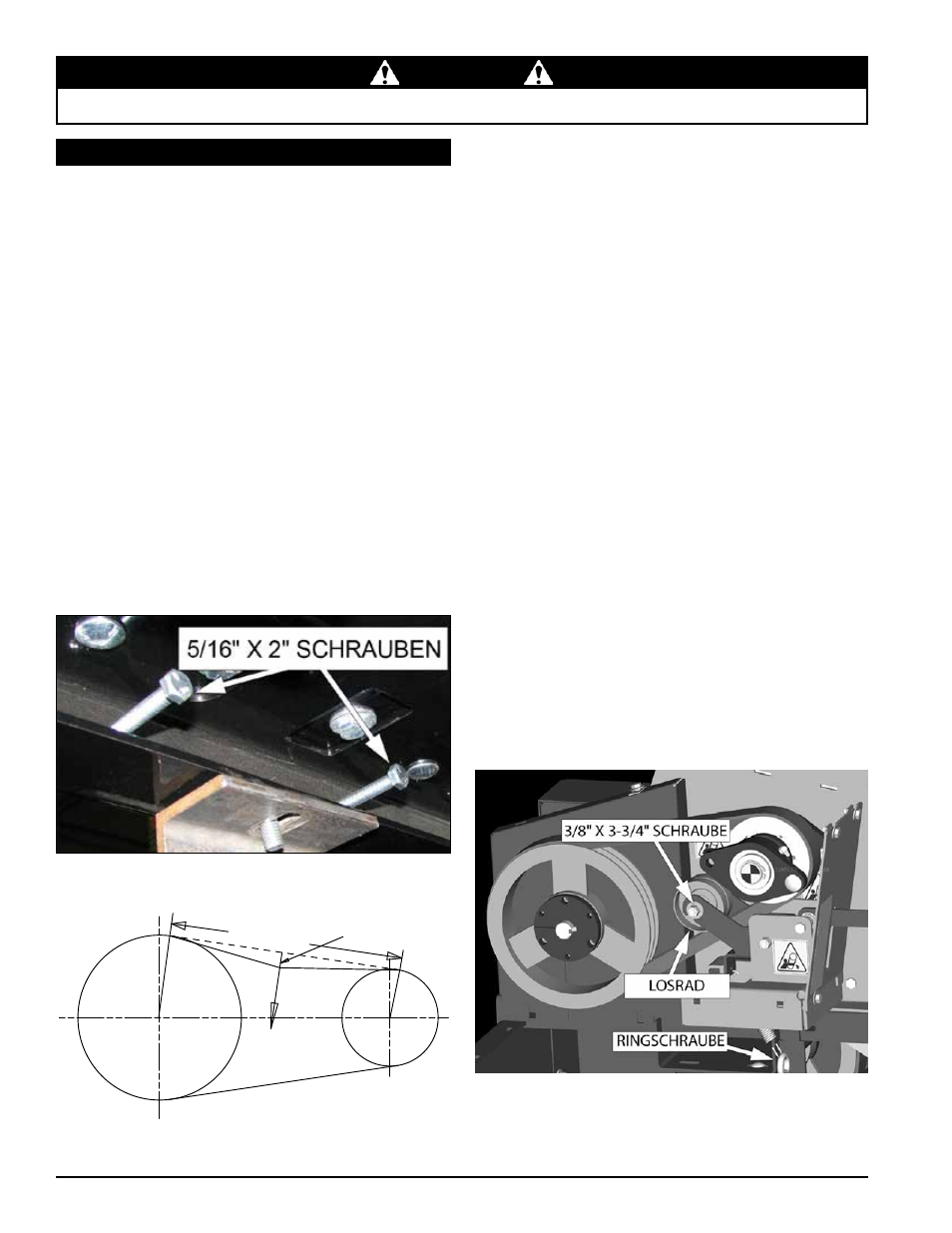

Abbildung 5.4, Riemenspannung

5.8 EINSTEllEN DER ZAHNRIEmEN

Abbildung 5.3, Einstellschrauben

SPANNLÄNGE

11,1 MM (7/16 ZOLL)

DURCHBIEGUNG

89 N (20 LB.)

KRAFT

Abbildung 5.5, Austausch des vorderen Zahnriemens

1. Stellen Sie den Kupplungshebel auf die FREIGEGEBENE

Position.

2. Kuppeln Sie die Zapfwelle aus und stellen Sie den Motor der

Zugmaschine ab.

3. Bauen Sie den Zapfwellen-Antriebsstrang von der

Zugmaschine ab und trennen Sie das Gerät von der

Dreipunktaufhängung.

4. Entfernen Sie die vier 5/16" x 5/8" Sechskantschrauben

und die vier 5/16" x 3/4" Sechskantschrauben, mit denen

der vordere Riemenschutz am Häckslergehäuse befestigt

ist. Nehmen Sie den Riemenschutz ab und legen Sie ihn

beiseite.

5. Ziehen Sie die Rastzunge des vorderen Lagers heraus.

Entfernen Sie dann die 1/2" x 1-1/2" Schrauben, mit denen das

vordere Lager mit der Lagerhalterungs-Schweißkonstruktion

verbunden ist.

6. Entfernen Sie die vier 3/8" x 1" Schlossschrauben,

Unterlegscheiben und Sechskantmuttern mit Klemmteil,

mit denen die Lagerhalterungs-Schweißkonstruktion am

Häckslergehäuse befestigt ist. Bauen Sie die Lagerhalterungs-

Schweißkonstruktion ab und legen Sie sie beiseite.

7. Lockern Sie die Ringschraube, um den Riemen zu entlasten

(Abbildung 5.5).

8. Entfernen Sie die 3/8" x 3-3/4" Sechskantschraube,

Unterlegscheiben und Sechskantmutter mit Klemmteil, mit

denen das Losrad an der Losradhalterung befestigt ist. Bauen

Sie das Losrad aus.

9. Nehmen Sie den alten Riemen ab und ziehen Sie einen

neuen Riemen auf.
