115 mm (4,5 Zoll) HÄCKSELMASCHINE
5
DEUTSCH
Abschnitt
2
moNTAGE

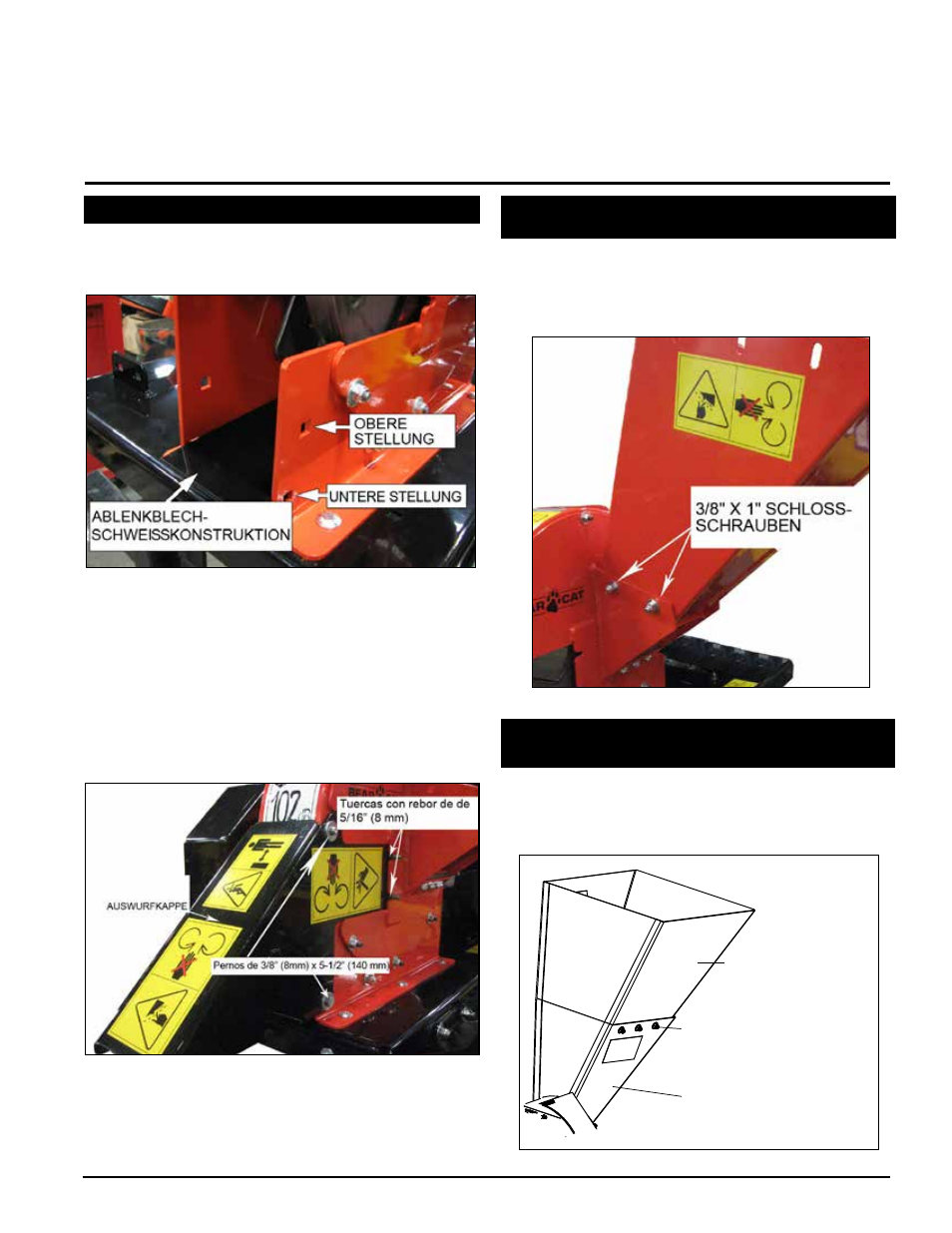

1. Versetzen Sie die Ablenkblech-Schweißkonstruktion des
Häckslers an der Innenseite des Häckslergehäuses in die
untere Stellung (Abbildung 2.1).
2. Schieben Sie die Auswurfkappe so auf das Häckslergehäuse,
dass die Schrauben der Schweißkonstruktion in den Kerben
an der Plattenabdeckung positioniert sind (Abbildung 2.2).
Bringen Sie zwei gezahnte 5/16" Flanschmuttern auf den
Schrauben der Schweißkonstruktion an.
3. Setzen Sie zwei 3/8" x 5-1/2" Schrauben in die
Schraubenbohrungen am Häckslergehäuse ein und
ziehen Sie die Schrauben mit 3/8" Unterlegscheiben und
3/8" Sechskantmuttern mit Klemmteil fest.
Abbildung 2.2, Auswurfkappe
Abbildung 2.1, Ablenkblech-Schweißkonstruktion des Häckslers
2.1 ANBRINGEN DER AUSWURFKAPPE
Befestigen Sie den Häckslerschacht mit vier 3/8" x
1" Schlossschrauben, Unterlegscheiben und Gegenmuttern am
Häckslergehäuse (Abbildung 2.3). Verwenden Sie auf jeder Seite
zwei Schrauben. Sichern Sie die Schrauben mit den Gegenmuttern
auf der Außenseite.
Abbildung 2.3, Häckslerschacht
2.2 ZUSAmmENBAU DES
AUSWURFSCHACHTS
Abbildung 2.4, Häckslerschacht-Verlängerung
HÄCKSLERSCHACHT-
VERLÄNGERUNG
3/8" X 1" SCHLOSSSCHRAUBEN
HÄCKSLERSCHACHT
Befestigen Sie die Häckslerschacht-Verlängerung mit sechs
3/8" x 1" Schlossschrauben, 3/8" Unterlegscheiben und
3/8" Muttern am Häckslerschacht (Abbildung 2.4). Verwenden
Sie auf jeder Seite drei Schrauben.
2.3 ANBRINGEN DER HÄCKSlERSCHACHT-
VERlÄNGERUNG (moDEllE CE-KoNFoRm)
