IDA-5
Bedienungshandbuch
16
Wählen Sie im Menü Graph (Diagramm) aus. Drücken Sie dann ENTER, um den
Prüfvorgang als Diagramm anzuzeigen; siehe „Prime Mode“ (Ansaugmodus)
Abbildung 6. Wählen Sie End (Ende) aus, und drücken Sie dann ENTER, um die
Prüfung abzuschließen und zum Bildschirm „Flow“ (Durchfluss) zurückzukehren
(Endmodus).
C h a n n e l 1 F l o w G r a p h ( A v e )
Average
59.70
Deviation
-0.50%
Inst
60.20
Total Volume
19.60
Elapsed Time
00:20:00
+ -
View Detail
80
Ml/h
0
0 Min 30
Ave/Inst
Press ESC for Status Screen
gir11.eps

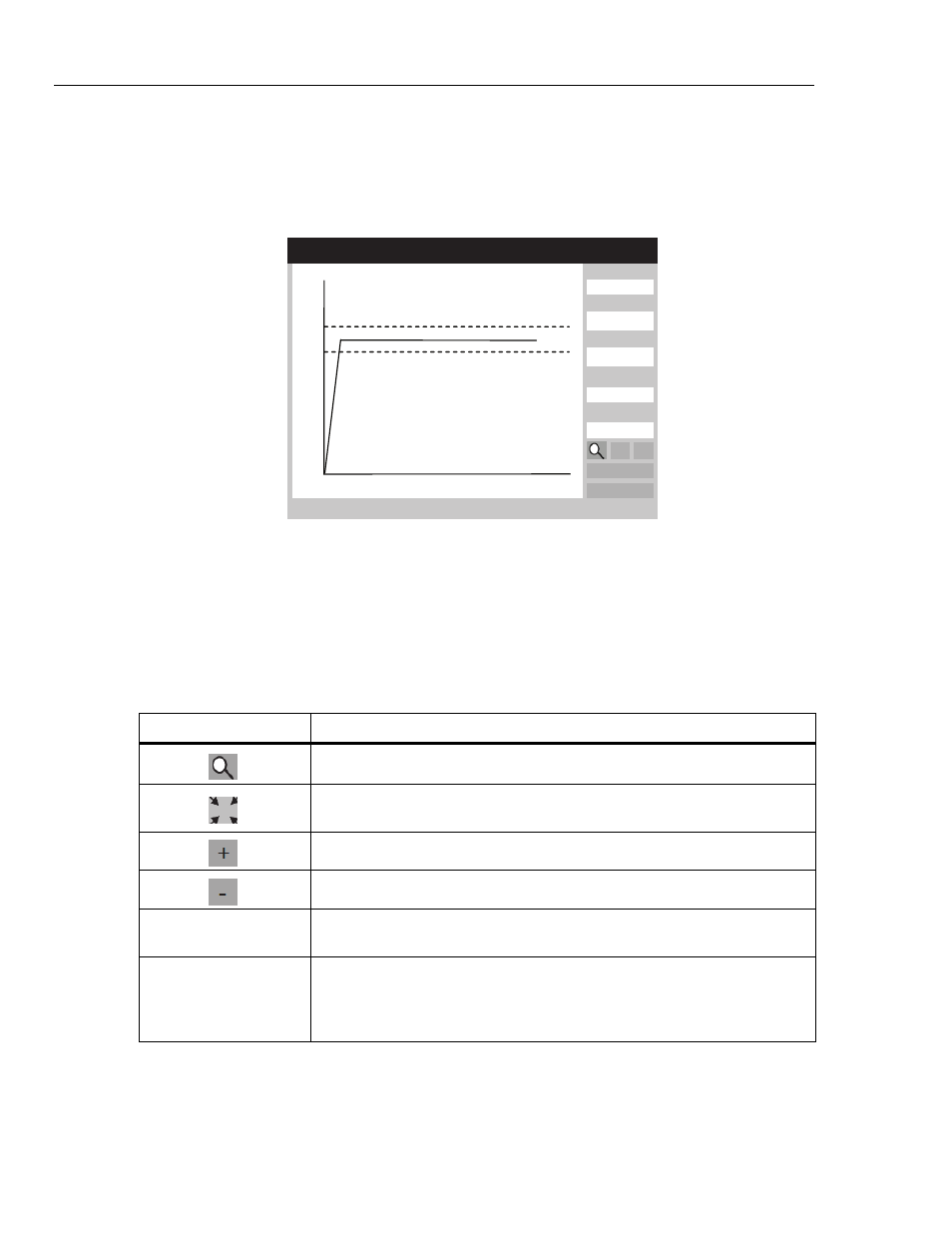

Abbildung 6. „Channel Flow Graph“ (Kanaldurchfluss-Diagramm)
Rechts neben dem Diagramm werden die gleichen Parameter wie im Bildschirm
„Flow“ (Durchfluss) angezeigt. Außerdem gibt es noch einen weiteren Parameter,
der die prozentuale Abweichung von der vorgegebenen Durchflussrate angibt.
In Tabelle 10 werden die Steuerelemente unten links im Bildschirm „Channel
Flow Graph“ (Kanaldurchfluss-Diagramm) angezeigt und ihr Zweck beschrieben.
Tabelle 10. Steuerelemente im Bildschirm „Flow Graph“ (Durchfluss-Diagramm)
Bedienelement Beschreibung
Zeigt die Zoom-Standardstufe.
Zeigt die Zoom-Standardansicht. Dieses Symbol ersetzt die Lupe, wenn das
Diagramm mit der Zoom-Funktion vergrößert wird.
Vergrößern (Erweitern) der Y-Achse.
Verkleinern (Stauchen) der Y-Achse.
View Detail
(Details anzeigen) Wechseln zum Bildschirm „Channel Flow“ (Kanaldurchfluss) (siehe
Tabelle 11).
Ave/Inst
(Durchschnitt/Momentan)
Wechseln des angezeigten Diagramms. Bei jedem Betätigen wird in folgender
Reihenfolge zum nächsten Diagramm gewechselt: durchschnittlicher
Durchfluss, momentaner Durchfluss, durchschnittlicher und momentaner
Durchfluss.
Nach Prüfungsende wird ein anderes Menü unten im Bildschirm angezeigt; siehe
Tabelle 11.
