Infusion Device Analyzer
Okklusionsprüfungen
19
Wenn Sie Start auswählen, werden im Bildschirm „Channel Occlusion“ (Kanal-
Okklusion) die Messdaten der laufenden Prüfung angezeigt; siehe Tabelle 13.
Wählen Sie Graph (Diagramm) aus, um die Prüfungsdaten als Diagramm
darzustellen.

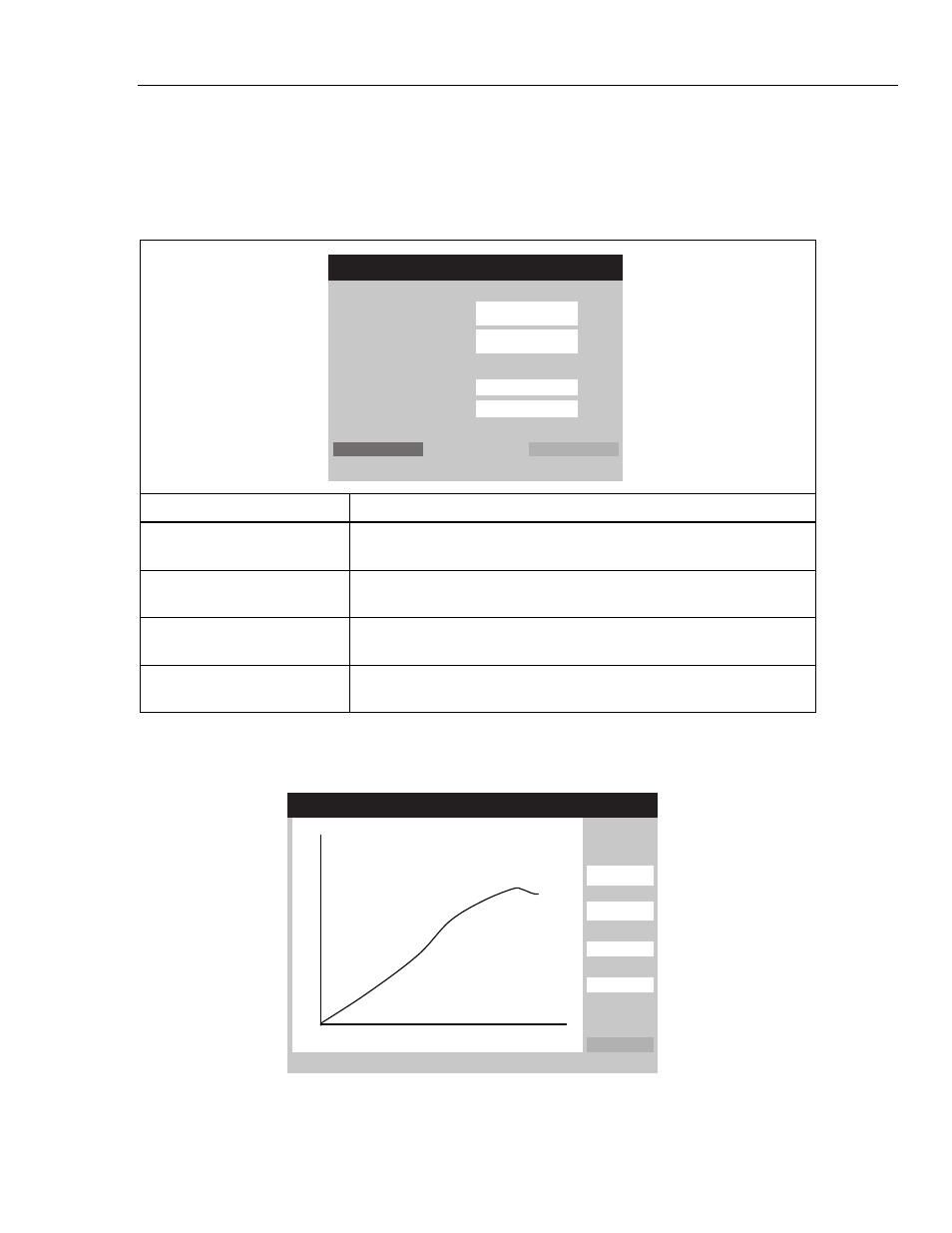

Tabelle 13. Bildschirm „Occlusion“ (Okklusion) im aktiven Modus
C h a n n e l 1 O c c l u s i o n
Pressure 7.50 psi
Elapsed Time 00:09:10
Peak Pressure 8.04 psi
Time of Peak 00:08:23
Graph End
Press ESC for Status Screen
gir14.eps
Messung Beschreibung
Pressure (Druck)
Zeigt den Druck an. Dieser Wert wird vom Anwender oder von
Standardwerten vorgegeben.
Elapsed Time
(Ausführungszeit) Verstrichene Zeit seit Beginn der Prüfung.
Peak Pressure
(Maximaler Druck) Höchster gemessener Druck seit Beginn der Prüfung.
Time of Peak
(Dauer des maximalen Drucks) Wie lange der maximale Druck gemessen wurde.
Der Bildschirm „Occlusion Graph“ (Okklusionsdiagramm) für die gleiche Prüfung
ist in Abbildung 7 dargestellt. Es werden die gleichen numerischen Daten
angezeigt.
C h a n n e l 1 Oc c l u si o n G r a p h
Inst psi
7.50
Peak psi
8.04
Elapsed Time
00:09:10
Peak
00:07:23
10
psi
0
0 Min 30
View Detail
Press ESC for Status Screen
gir15.eps
Abbildung 7. Bildschirm „Occlusion Graph“ (Okklusionsdiagramm)
Wählen Sie View Detail (Details anzeigen) aus, um den in Tabelle 14.
