Auf Grund der Schutzart IP 54 ist die Montage im Außenbereich möglich. Die DC-
Freischaltbox 40/60 vor direkter Sonneneinstrahlung und Witterungseinflüssen schüt-
zen. Wenn möglich unter den Solarmodulen montieren.
Voraussetzungen
für die Montage
DC-Freischaltbox 40/60 montieren, Sicherungen ein-
setzen
WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Sach-
und Personenschäden verursachen. Nachfolgend beschriebene Tätigkeiten
dürfen nur von geschultem Fachpersonal durchgeführt werden! Beachten Sie
die Sicherheitsvorschriften in dieser Bedienungsanleitung.
1.
4 x Deckelschraube lösen
2.
Deckel mit Sichtfenster abnehmen
Vorbereitung

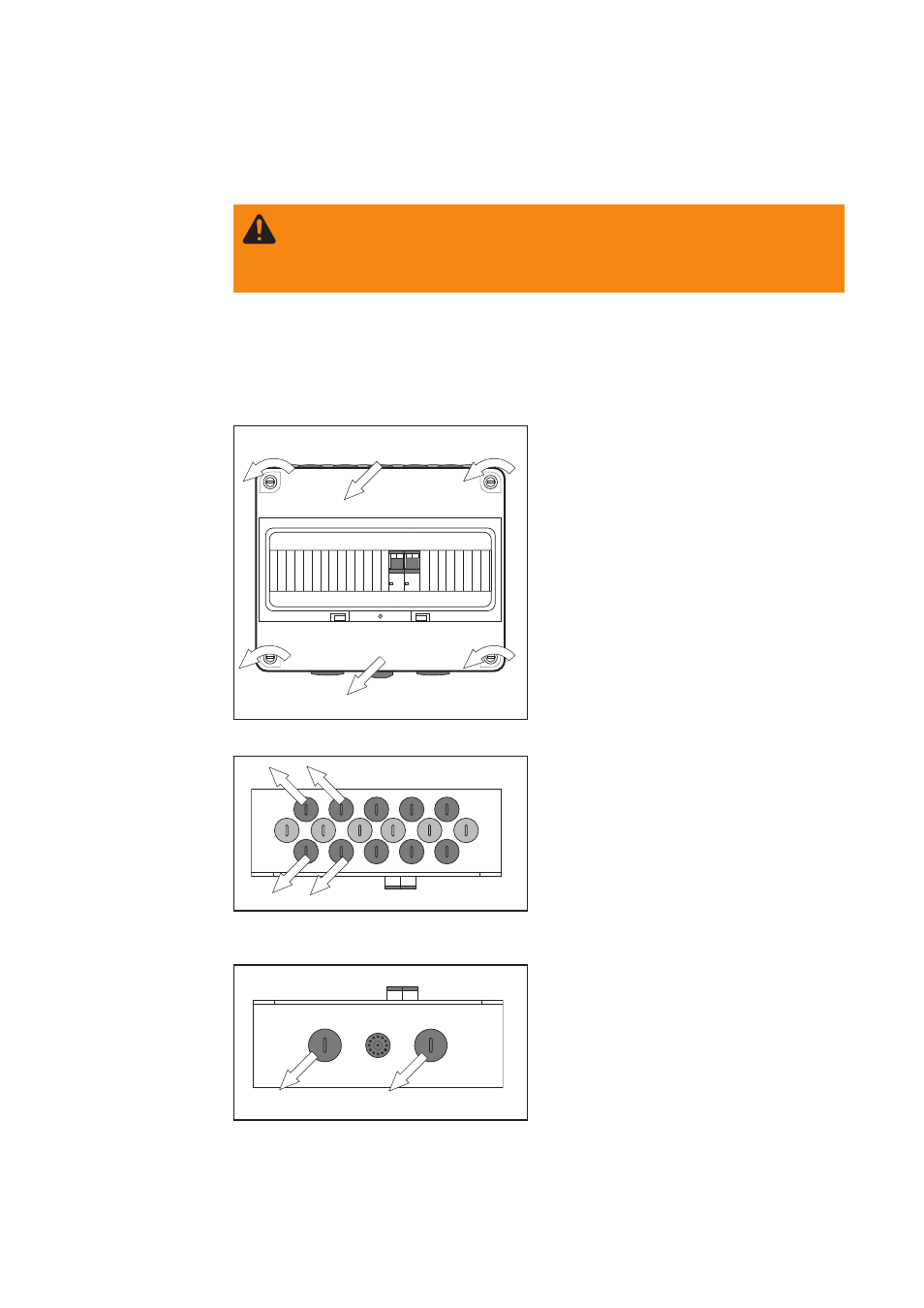

Abb.5 Deckel mit Sichtfenster abnehmen
3.
Je nach Stranganzahl Blindabdeckun-
gen „M16 Solarmodul-Seite“ an der
Oberseite der DC-Freischaltbox 40/60
entfernen
1.
2.
1.
1.
1.
2.
Abb.6 Blindabdeckungen Solarmodul-Seite
entfernen
4.
Blindabdeckungen „M25 Wechselrich-
ter-Seite“ an der Unterseite der DC-
Freischaltbox 40/60 entfernen
Abb.7 Blindabdeckungen Wechselrichter-Seite
entfernen
