WLAN Antenne montieren und anschließen
Allgemeines Ist der ‘Fronius Datamanager‘ mit WLAN ausgestattet, muss je nach Wechselrichter die
WLAN-Antenne im Wechselrichter eingebaut oder im Außenbereich des Wechselrichters
montiert werden.
WICHTIG! Öffnen eines Wechselrichters nur entsprechend der Bedienungsanleitung des
jeweiligen Wechselrichters!
Sicherheitsvorschriften beachten!
Fronius IG, Froni-
us IG Plus, Froni-
us IG Plus V,
Fronius CL: An-
tenne montieren
und anschließen

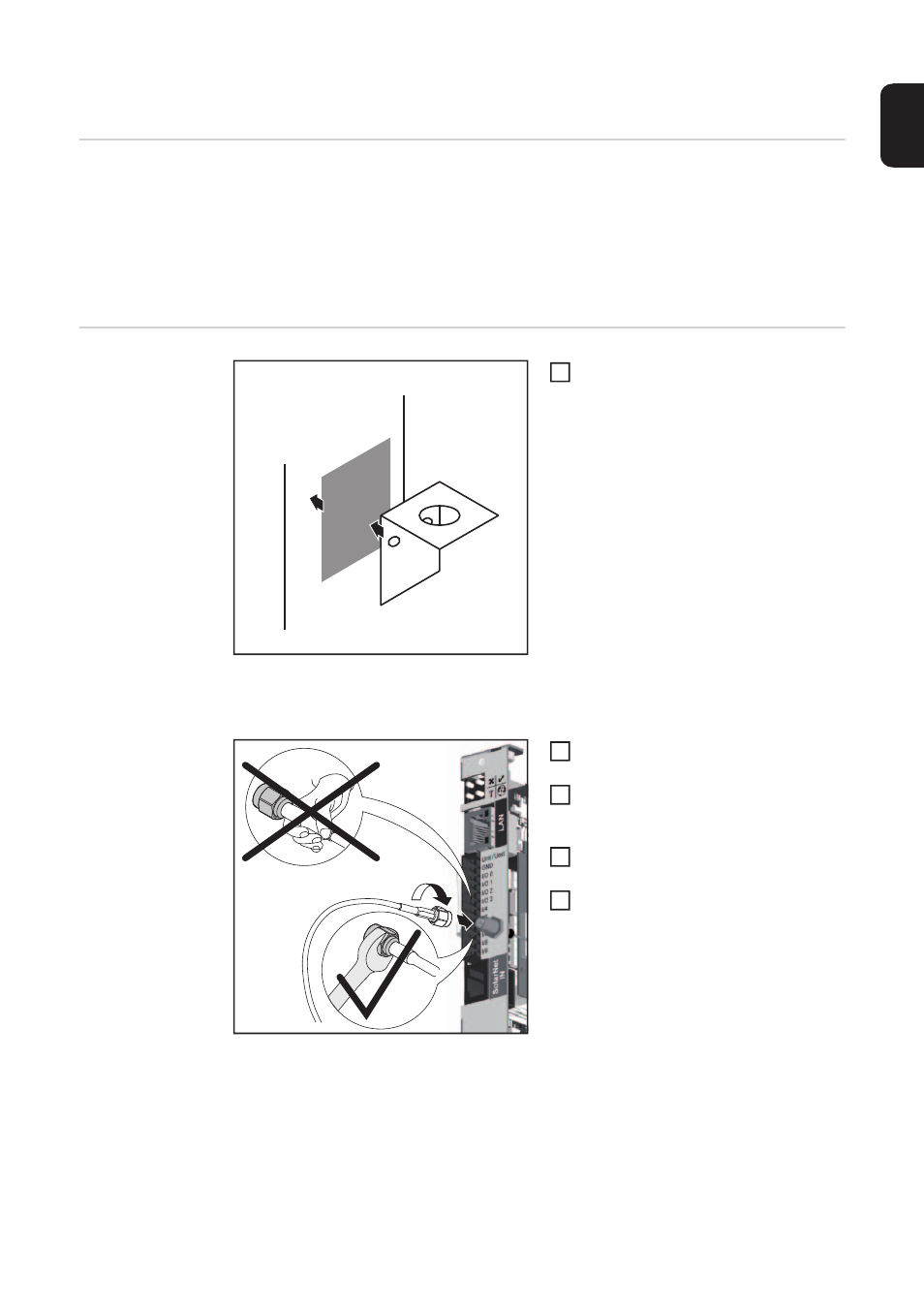

Befestigungswinkel mittels Doppelkle-
beband außen am Wechselrichter-Ge-
häuse oder entsprechend dem
Antennenkabel in der Wechselrichter-
Umgebung aufkleben
WICHTIG! Das Doppelklebeband er-
reicht seine max. Klebefestigkeit erst
nach 24 h.
WICHTIG! Der Befestigungswinkel
darf nicht am Wechselrichter-Gehäuse
angeschraubt werden.
Das Anschrauben des Befestigungs-
winkels in der Wechselrichter-Umge-
bung ist möglich. Schrauben hierfür
sind nicht im Lieferumfang enthalten
und müssen vom Installateur selbst
ausgewählt werden.
Antennenkabel am ‘Fronius Datama-
nager‘ anschließen
Antennenkabel durch die „DATCOM-
Öffnung“ des Wechselrichters nach
außen führen
Falls möglich, Kabel in Zugentlastung
fixieren
„DATCOM-Öffnung“ entsprechend der
Wechselrichter-Bedienungsanleitung
schließen oder abdichten
2
1
1
1
2
0,8 - 1,1 Nm
2
3
4
5
