79
DE

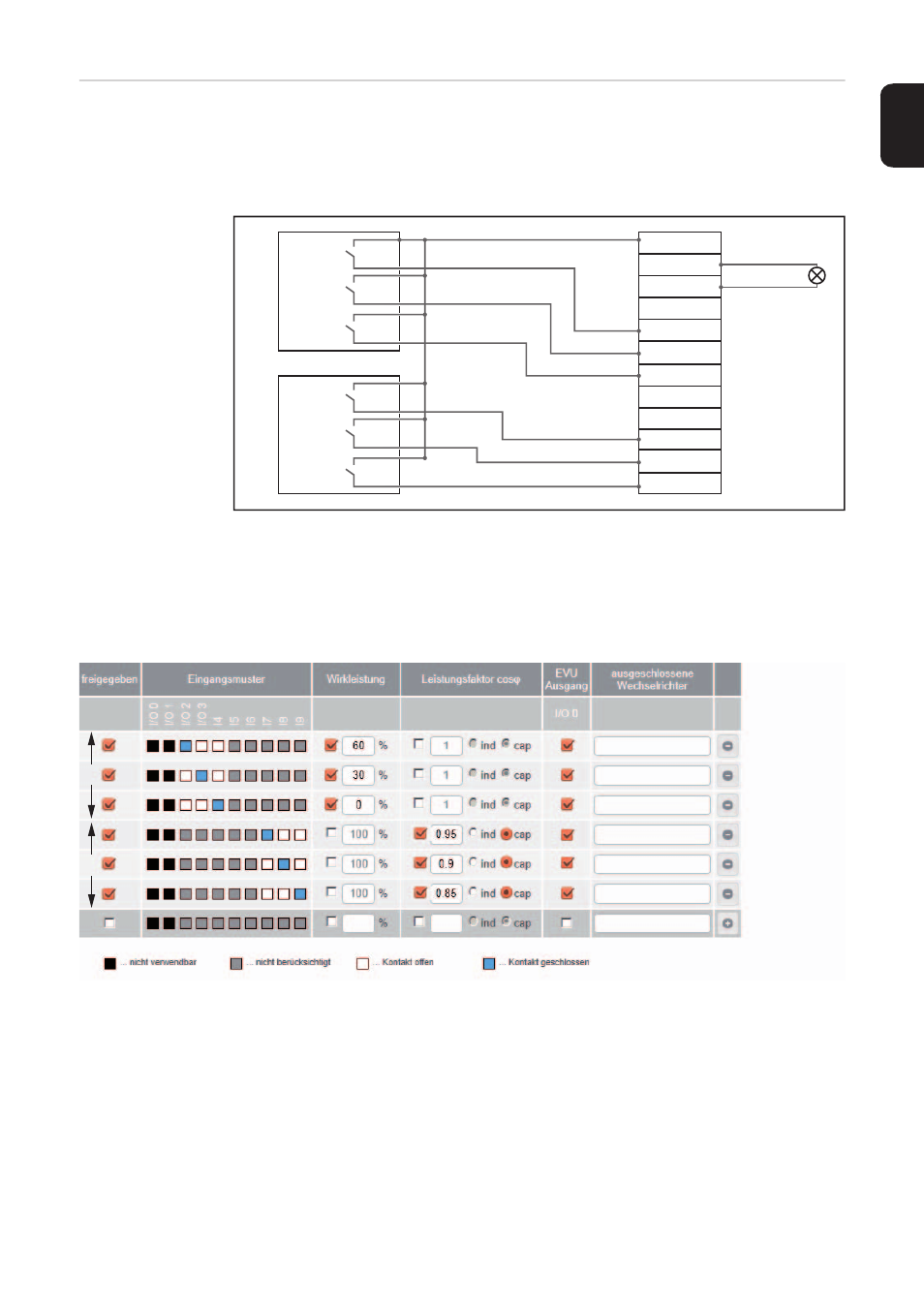

Anschlussbei-
spiel (1) Rundsteuer-Signalempfänger mit 3 Relais, zur Wirkleistungs-Begrenzung
(2) Rundsteuer-Signalempfänger mit 3 Relais, zur Leistungsfaktor-Begrenzung
(3) I/Os am Fronius Datamanager
(4) Verbraucher (z.B. Signallampe, Signal-Relais)
Die Rundsteuer-Signalempfänger und der Stecker des ‘Fronius Datamanager‘ sind jeweils
mittels 4-poligem Kabel gemäß Anschluss-Schema miteinander verbunden.
Für Entfernungen größer 10 m zwischen ‘Fronius Datamanager‘ und Rundsteuer-Signa-
lempfänger wird ein geschirmtes Kabel empfohlen.
Einstellungen am EVU Editor:
Uint / Uext
GND
I/O 0
I/O 1
I/O 2
I/O 3
I4
I5
I6
I7
I8
I9
60 %
30 %
0 %
0,95
0,90
0,85
(1)
(2)
(3)
(4)
(1)
(2)
