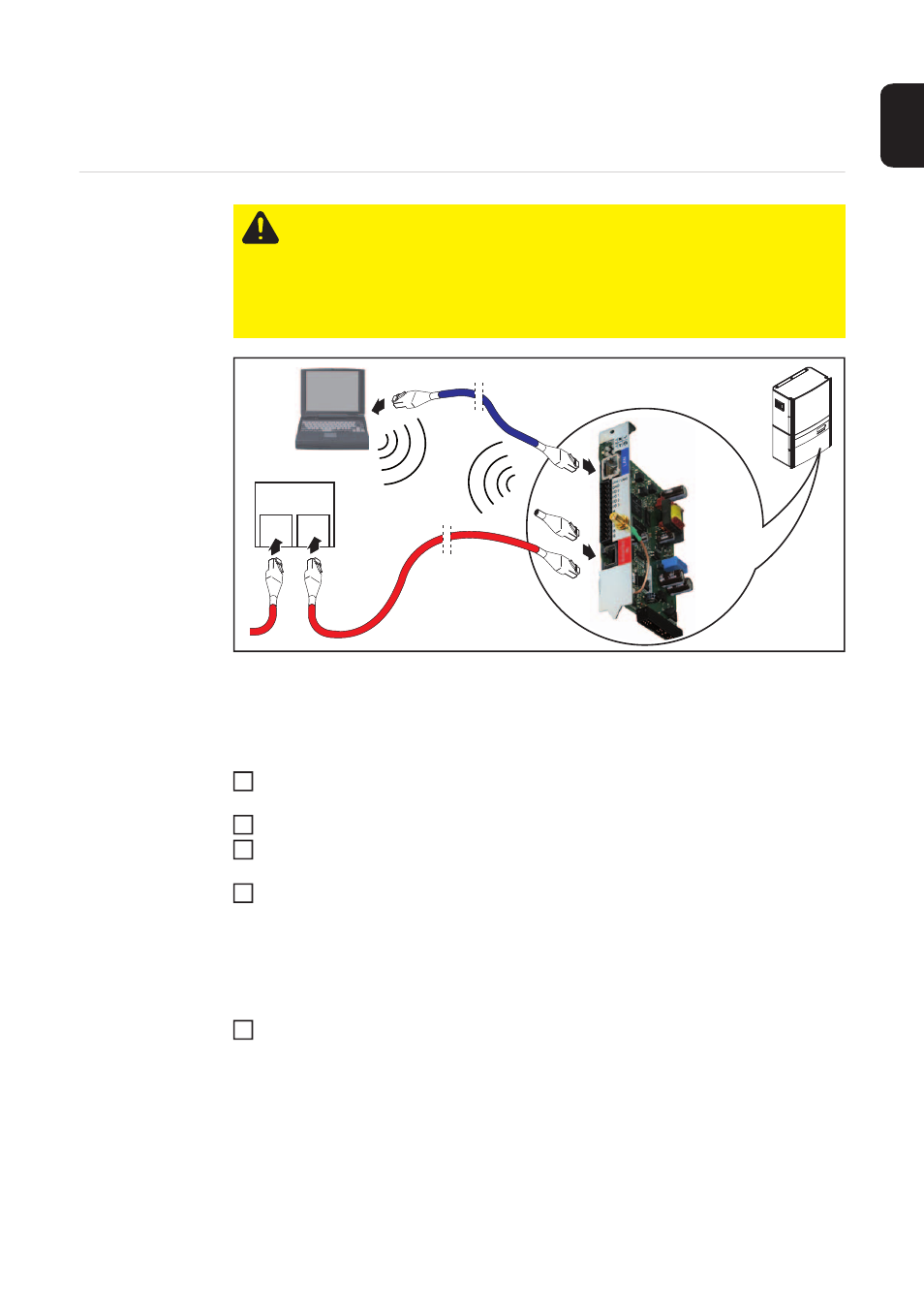

Fronius Datamanager im Fronius Solar Net installie-
ren
Wechselrichter
mit ‘Fronius Data-
manager‘ im ‘Fro-
nius Solar Net‘
installieren
*
Endstecker, wenn nur ein Wechselrichter mit ‘Fronius Datamanager‘ mit einem PC
vernetzt wird
**
Solar Net Kabel, wenn ein Wechselrichter mit ‘Fronius Datamanager‘ mit einem PC
und weiteren DATCOM-Komponenten vernetzt wird
Ethernet-Kabel entsprechend der Bedienungsanleitung des Wechselrichters wie ein
Datenkommunikations-Kabel in den Wechselrichter einführen und verlegen
Ethernet-Kabel am Anschluss LAN anstecken
Ethernet-Kabel am PC / Laptop oder an einem entsprechenden Netzwerk-Anschluss
anstecken
Falls nur ein Wechselrichter mit ‘Fronius Datamanager’ mit einem PC vernetzt wird:
Endstecker am Anschluss Solar Net IN anstecken
Falls außer dem Wechselrichter mit ‘Fronius Datamanager’ noch weitere DATCOM-
Komponenten im Netz folgen:
Solar Net Kabel am Anschluss Solar Net IN des ‘Fronius Datamanager’ anstecken
Weitere DATCOM-Komponenten miteinander verkabeln
WICHTIG! Am freien IN-Anschluss der letzten DATCOM-Komponente muss ein End-
stecker angesteckt sein.
VORSICHT! Gefahr von schweren Sachbeschädigungen an DATCOM-Kompo-
nenten oder am PC / Laptop durch am ‘Fronius Datamanager‘ falsch angeschlos-
sene Ethernet oder Solar Net Kabel.
-
Ethernet-Kabel ausschließlich am Anschluss LAN (blaue Farbmarkierung)
anschließen
-
Solar Net Kabel ausschließlich am Anschluss Solar Net IN (rote Farbmarkie-
rung) anschließen
