Verkabelung
Fronius Solar Net
Teilnehmer
Wechselrichter mit Fronius Datamanager oder Fronius Com Card, DATCOM Komponen-
ten mit externem Gehäuse oder andere DATCOM-Komponenten werden im folgenden als
Fronius Solar Net Teilnehmer bezeichnet.
Verkabelung der
Fronius Solar Net
Teilnehmer
Die Datenverbindung der Fronius Solar Net Teilnehmer erfolgt über eine 1:1-Verbindung
mit 8-poligen Datenkabeln und RJ-45 Steckern.
Die Gesamt-Leitungslänge in einem Fronius Solar Net Ring darf max. 1000 m betragen.
Voraussetzun-
gen für die Solar
Net Datenkabel
Für die Verkabelung der Fronius Solar Net Teilnehmer dürfen ausschließlich geschirmte
CAT5 (neu) und CAT5e (alt) Kabeln nach ISO 11801 und EN50173 verwendet werden.
WICHTIG! U/UTP Kabel nach ISO/IEC-11801 dürfen nicht verwendet werden!
Der Schirm muss dabei auf einen für CAT5 zugelassenen geschirmten Stecker gecrimpt
werden.
Da die Adern in Ethernet-Kabeln verdrillt sind, die korrekte Zuteilung der verdrillten Adern-
paare gemäß Verkabelung nach TIA/EIA-568B beachten:

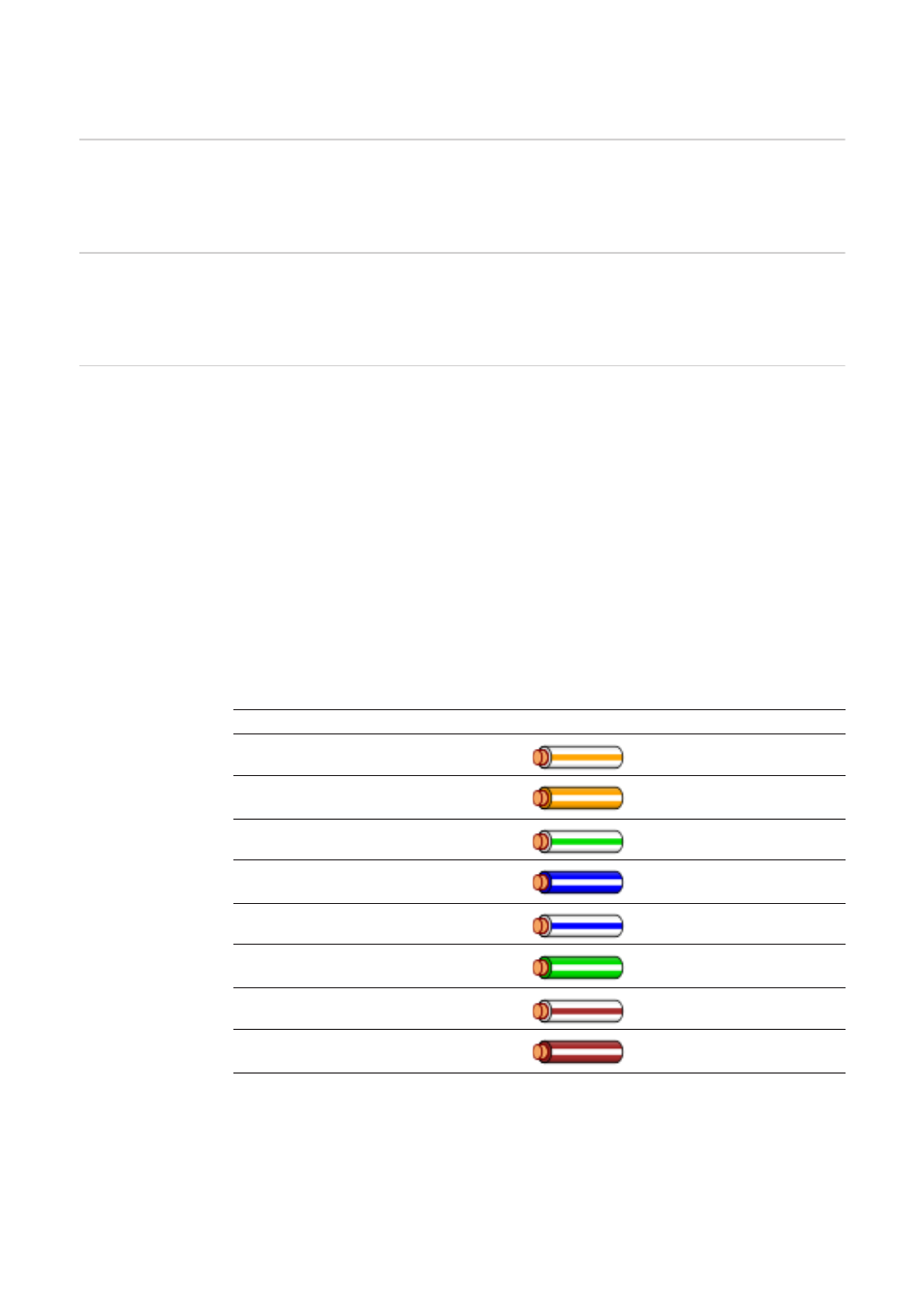

Verkabelung nach TIA/EIA-568B
-
Die korrekte Adernbelegung beachten.
-
Bei selbstständiger Erdanbindung (z.B. in Patch-Panelen) darauf achten, dass der
Schirm nur auf einer Seite des Kabels geerdet ist.
Zulässige Kabel:
-
S/STP
-
F/STP
-
S/FTP
-
F/FTP
-
SF/FTP
-
S/UTP
-
F/UTP
-
U/FTP
-
U/STP
Kontakt Fronius Solar Net
Paar-Nr.
Farbe
1
+12 V
3
weiß / oranger Strich
2
GND
3
orange / weißer Strich
oder orange
3
TX+ IN, RX+ OUT
2
weiß / grüner Strich
4
RX+ IN, TX+ OUT
1
blau / weißer Strich
oder blau
5
RX- IN, TX- OUT
1
weiß / blauer Strich
6
TX- IN, RX- OUT
2
grün / weißer Strich
oder grün
7
GND
4
weiß / brauner Strich
8
+12 V
4
braun / weißer Strich
oder braun
