Fronius Selectiva 8 kW - Handbuch (Seite 34)

32
In der Auswahl für die Relaiskarte ist für jede der 4 Anschlussklemmen (-> 1) bis (-> 4),
von links nach rechts gesehen, eine der folgenden Funktionalitäten einstellbar:
-
Aquamatic
-
Signal, beispielsweise zur Ansteuerung eines Magnetventiles
- Programm „Standard“ mit werksseitig vorkonfigurierten Einstellungen
- Programm „User“ mit Benutzer definierten Einstellmöglichkeiten
- Weitere Informationen zur Aquamatic befinden sich in dem Kapitel „Optionen“,
Abschnitt „Aquamatic“.
- Ladung aktiv („Charging“)
- Ladung 80 % („Charge 80 %“)
- Ladeende („Charge Finish“)
- Hauptladung beendet („Main Charge Finished“)
-
Signal, wenn Hauptladephase beendet
- Ladung OK („Charge OK“)
-
Batterie wird geladen oder ist bereits fertig geladen
- Sammelerror („Cumulative Error“):
-
Signal im Fehlerfall
- Ein Netzausfall kann optional als Fehler angezeigt werden (Einstellung „ON“)
- Befindet sich das Gerät in einem Fehlerzustand, kann ein frei definierter Text an-
gezeigt werden, welcher beispielsweise die Kontaktdaten des Händlers enthalten
kann. Detaillierte Informationen dazu befinden sich in dem Abschnitt „USB-Mo-
dus“.
- Signallampe („Signal Lamp“):
-
Das Anschließen einer oder mehrerer geeigneter Lampen an der Relaiskarte ist
möglich, um den Ladezustand oder den Betriebszustand des Ladegerätes anzu-
zeigen.
- Detaillierte Informationen dazu befinden sich in dem Kapitel „Optionen“, Abschnitt
„Signallampe“.
- Wegfahrsperre („Immobiliser“)
- ON:
-
Das Relais zieht permanent an, sobald das Ladegerät mit dem Netz verbunden
ist.
- Nachfüllanzeige („Refill Indicator“):
-
Signalisiert, dass ein Auffüllen der Batterie mit destilliertem Wasser nötig ist.
- Detaillierte Informationen dazu befinden sich in dem Kapitel „Anzeige“, Abschnitt
„Zusatzfunktionen“.
- Batterie abgekühlt („Battery Cold“)
- Externe Luftpumpe für Elektrolyt-Umwälzung („External Air Pump“)
-
Die Einstellungen erfolgen wie in Abschnitt „-> Settings“ für die Elektrolyt-Umwäl-
zung („Air Pump“) erklärt
Detaillierte Informationen zu der Relaiskarte befinden sich in dem Kapitel „Optionen“.
Einstellung für Externe Lampe („External lamp“):
gemäß Kapitel „Optionen“, Abschnitt „Ladeampel“, können geeignete Signallampen ange-
schlossen werden, um den Ladezustand oder den Betriebszustand des Ladegerätes an-
zuzeigen. Folgende Einstellungen sind verfügbar:
-
normal (konventionelle Signallampen)
- RGB (LED-Streifen)

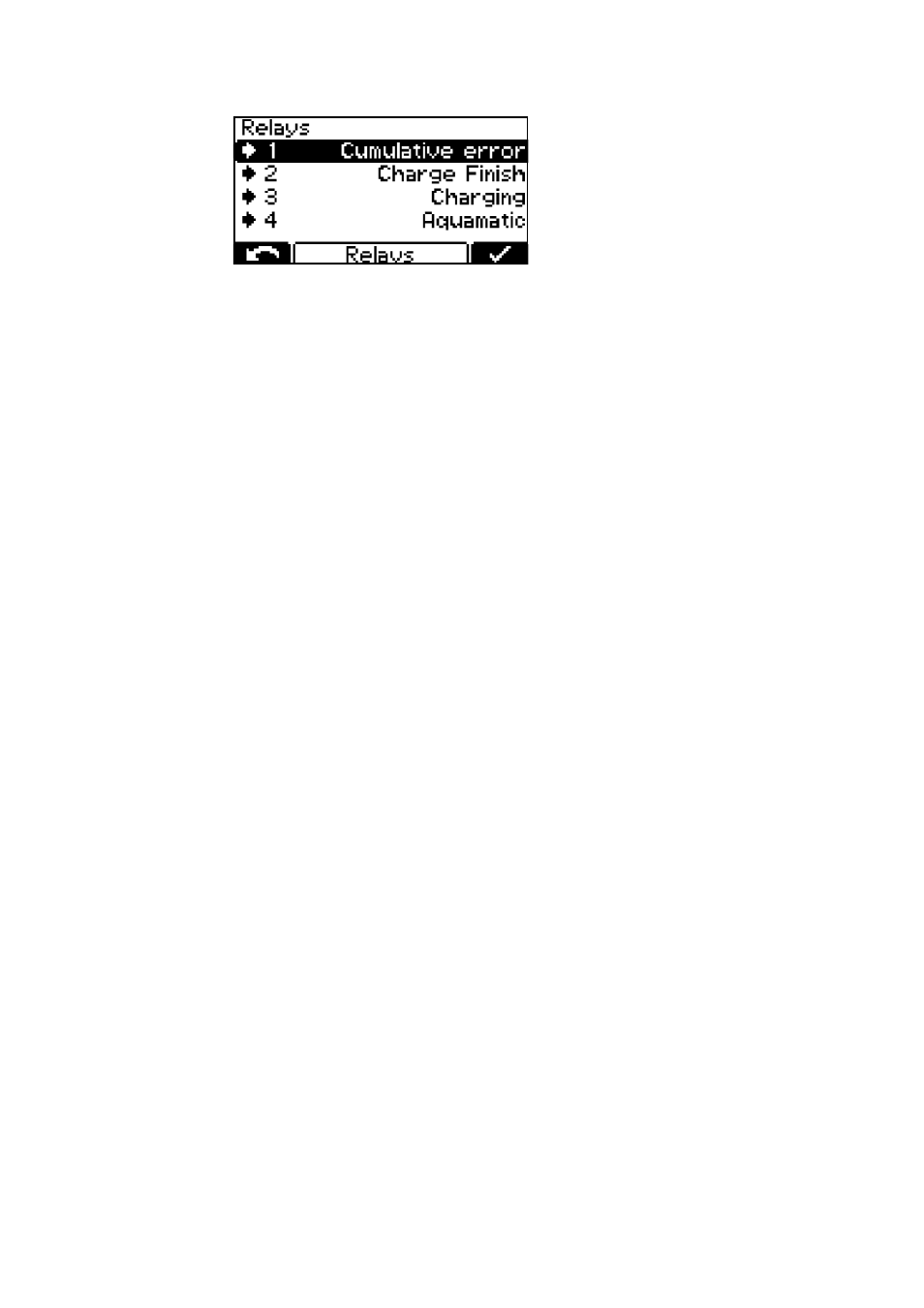

Relaiskarte („Relays“):
