Ladeampel

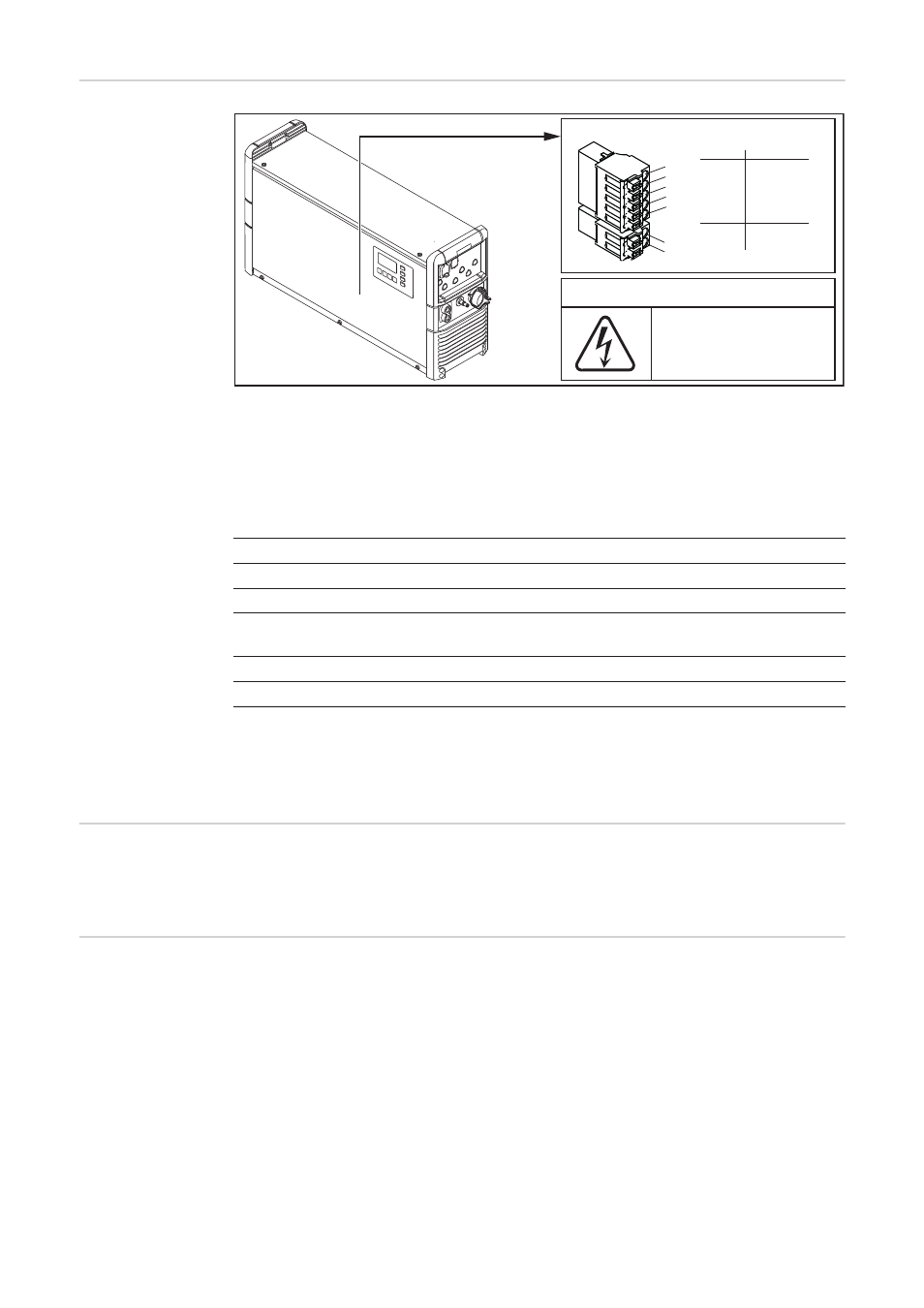

An den Anschlüssen im Geräteinneren, gemäß Abbildung, können geeignete Signallam-
pen angeschlossen werden, um den Ladezustand oder den Betriebszustand des Ladege-
rätes anzuzeigen. Die Arbeitsspannung jeder Signallampe muss 12 V betragen, wobei die
Summe des von allen Lampen aufgenommenen Stromes 0,5 A nicht überschreiten darf.
Die in der Abbildung ersichtlichen Anschlüsse (1) bis (5) sind wie folgt belegt, wobei die
jeweils angegebene Lampenfarbe empfohlen ist:
Ist im Menü die Einstellung RGB (LED-Streifen) hinterlegt, wird der Anschluss 3 (gelb -
YELLOW) nicht unterstützt. Die Einstellung normal (konventionelle Signallampe) oder
RGB (LED-Streifen) ist für die Funktion „Externe Lampe“ („External lamp“) in dem Ab-
schnitt „Zusatzfunktionen“ des Kapitels „Anzeige“ erklärt.
Temperaturge-
führtes Laden
Die Option Temperaturgeführtes Laden regelt die Ladespannung stets abhängig zu der
aktuellen Batterietemperatur. Dadurch wird insbesondere beim Einsatz in Kühlräumen die
Batterie-Lebensdauer deutlich verlängert.
Relaiskarte
Die optionale Relaiskarte ermöglicht die externe Auswertung von Betriebszuständen des
Ladegerätes und des Ladezustandes der angeschlossenen Batterie. Des Weiteren ist das
Versorgen eines oder mehrerer externer Verbraucher mit 230 V-Wechselspannung mög-
lich. Voraussetzung dafür ist ein vorhandener Neutralleiter im elektrischen Netz. Eine Er-
klärung der Konfiguration für die Ausgänge der Relaiskarte befindet sich in der
Bedienungsanleitung des Ladegerätes: Kapitel „Anzeige“, Abschnitt „Zusatzfunktionen“.
Detaillierte Informationen zu der Relaiskarte befinden sich in der mit der Option Relaiskarte
mitgelieferten Anleitung.
Anschluss
Funktion
Farbe
(1)
Versorgung 12 V
(2)
Batterie ist fertig geladen
grün
(3)
Leuchtet: Batterie wird geladen
Blinkt: Ladung wurde unterbrochen
gelb
(4)
Ein Fehler ist aufgetreten (Sammelerror)
rot
(5)
Die Batterie ist bereits abgekühlt und einsatzbereit
blau
(4)
(5)
(+)
( - )
(1)
(2)
(3)
RCS 3.0
Lights
1
2
3
4
12V
GREEN
YELLOW
RED
BLUE
+/-
Temp. Sensor
Ext. Start/Stop
WARNING
Hazardous Voltage
Kondensator Entladezeit < 2 min.
Capacitor discharge time < 2 min.
Décharge de condensateur < 2 min.
