8 9
ANScHLUSS A
BATTERIE +12 VDC
Schließen Sie diesen Anschluss an den Pluspol der Batterie (+12 V Gleichstrom) oder
eine Sammelschiene an. Am Batterieende des Kabels muss eine Sicherung oder ein
Schutzschalter installiert werden. Verwenden Sie für ein Kabel mit einer Länge von bis zu 6
m eine Mindestkabelgröße von 16 AWG.
ZÜNDUNG +12 V geschaltet
Dieser Anschluss muss an ein separates +12-V-Kabel angeschlossen werden, um die
Stereoanlage ein- bzw. auszuschalten. Schließen Sie das Gerät alternativ an den Pluspol
der Batterie (+12 V Gleichstrom) oder eine Sammelschiene an.
Wenn das rote Kabel „Zubehör +12 V geschaltet“ für Ihre Installation nicht notwendig
ist, MUSS es zusammen mit dem gelben Kabel „Batterie +12V“ am Kabelbaum des MS-
RA205-Hauptgeräts angeschlossen werden.
MASSEKABEL — Empfohlene Kabelmindestgröße für das negative Massekabel:
16 AWG für eine Kabellänge von bis zu 6 m.
DIMMUNG — Schließen Sie diesen Anschluss an das Beleuchtungssystem des Bootes an,
um die LCD-Anzeige und die Tastenbeleuchtung zu dimmen, wenn die Schiffsbeleuchtung
eingeschaltet wird. Beim Anschluss des Dim-Eingangs ist darauf zu achten, dass die
Kabelgröße für die Sicherung, die den daran angeschlossenen Kreis versorgt, geeignet ist.
VERSTÄRKER EIN — Bei Verwendung eines externen Verstärkers schließen Sie diesen
Anschluss an den Anschluss „Ferneinschaltung EIN“ des externen Verstärkers an.
TELEFON-STUMMSCHALTUNG / AUX-UNTERBRECHUNG — Schließen Sie diesen
Anschluss an eine Freisprechanlage an, um die Stereoanlage stummzuschalten oder zu
AUX zu wechseln, um den Anruf entgegenzunehmen. Wenn dieser Anschluss zur Erdung
verwendet wird, dann wird die Stereoanlage stummgeschaltet.

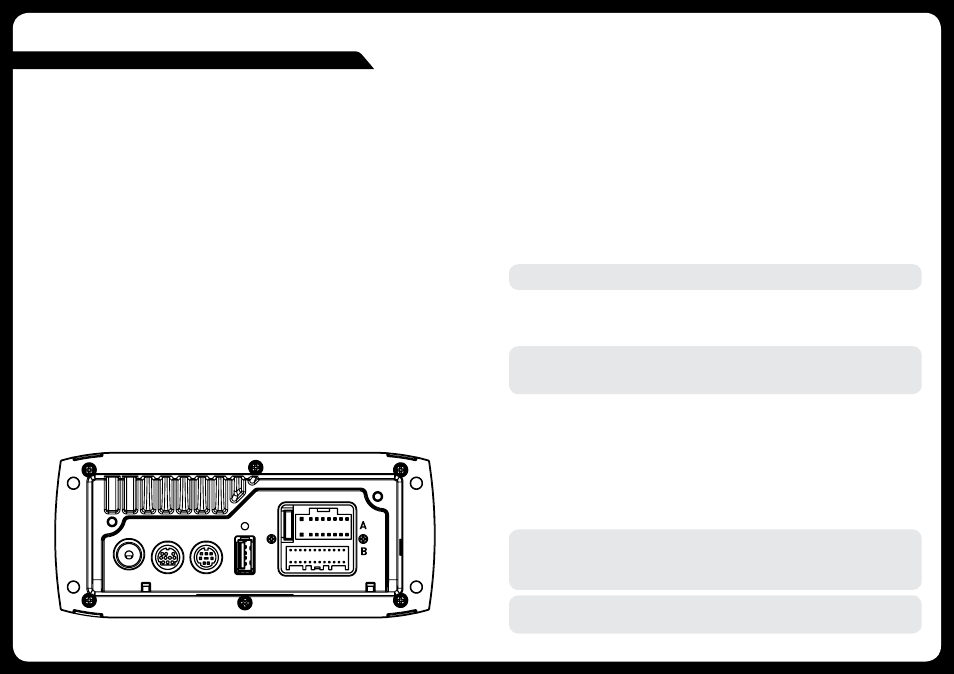

ANScHLÜSSE
ANScHLUSS B
AUX-EINGANG — Schließen Sie ein Zusatzgerät an den linken und rechten Cinch-
Anschluss an (Weiß = L, Rot = R).
SUBWOOFER-AUSGANG (DUAL MONO) — Schließen Sie diesen Anschluss an einen
Subwoofer-Verstärker, Pegelsteuerungsverknüpfung mit Zone 1 an. (Orange + Orange)
AUSGANG ZONE 1 — Schließen Sie diesen Anschluss an einen Verstärker,
Pegelsteuerungsverknüpfung mit Zone 1 an.
(Weiß = L, Rot = R)
ANTENNENBUCHSE — Schließen Sie die AM/FM-Marineantenne an diese Buchse an.
Hinweis: Eine Installation auf einem Boot bietet typischerweise nicht die beste masseunabhängige
Umgebung. Für eine optimale Leistung wird eine masseunabhängige Antenne empfohlen.
USB/iPod/MTP-ANSCHLUSS — Schließen Sie an diesen Anschluss einen USB-Stick/
Flashlaufwerk (nicht mitgeliefert), ein FUSION Marine Uni-Dock (nicht mitgeliefert),
ein MTP-Gerät oder ein zertifiziertes Apple-iPod-Synchronisierungskabel (nicht
mitgeliefert) an.
Media Transfer Protocol (MTP): MTP ist ein Standard, der für den Anschluss von Mediengeräten
(Musik-Playern) über USB entwickelt wurde. Er wurde für eine Reihe von Plattformen einschließlich
Android übernommen. FUSION unterstützt eine große Bandbreite an Smartphones, die MTP nutzen.
Eine aktuelle Liste unterstützter Geräte finden Sie unter www�fusionelectronics�com.
SiriusXM-SATELLITENRADIO (nur USA) — (A) Zum Anschluss an einen SiriusXM
Connect Vehicle Tuner (nicht mitgeliefert) (nur zur Verwendung in den USA) (B) Zum
Anschluss an ein MS-BT200 Bluetooth-Modul (nicht mitgeliefert).
KABELFERNBEDIENUNG / NMEA 2000 — Schließen Sie die MS-RA205 Stereoanlage
an ein FUSION-Fernbedienungsnetzwerk (Kabel mitgeliefert) an oder an ein bestehendes
NMEA 2000-Netzwerk mit optionalem FUSION-Zubehör (nicht mit der Stereoanlage
mitgeliefert) an.
MS-RA205 NMEA 2000-Verbindungskabel: CAB000863
FUSION NMEA 2000 T-Stück: CAB000581
Wichtiger Hinweis: Das Adapterkabel CAB000862 (mit MS-RA205 mitgeliefert) DARF nicht
zusammen mit dem MS-RA205 an ein bestehendes NMEA 2000-Netzwerk angeschlossen werden.
Bestehende Netzwerke werden normalerweise separat mit Strom versorgt. Das Verbindungskabel
(CAB000863) ohne integrierte Stromversorgung ist von FUSION erhältlich und dient zum Anschluss an
bestehende NMEA-Netzwerke.
Hinweis: FUSION empfiehlt zur Gewährleistung der Kompatibilität die Aktualisierung aller Remote-
Softwares über den MS-RA205 während der Installation. Dies kann über das Aktualisierungsmenü
erfolgen. Weitere Informationen finden Sie in der Remote-Anleitung.
SiriusXM REMOTE AERIAL
USB
