INBETRIEBNAHME
1
3-10
powermax
1250 Betriebsanleitung

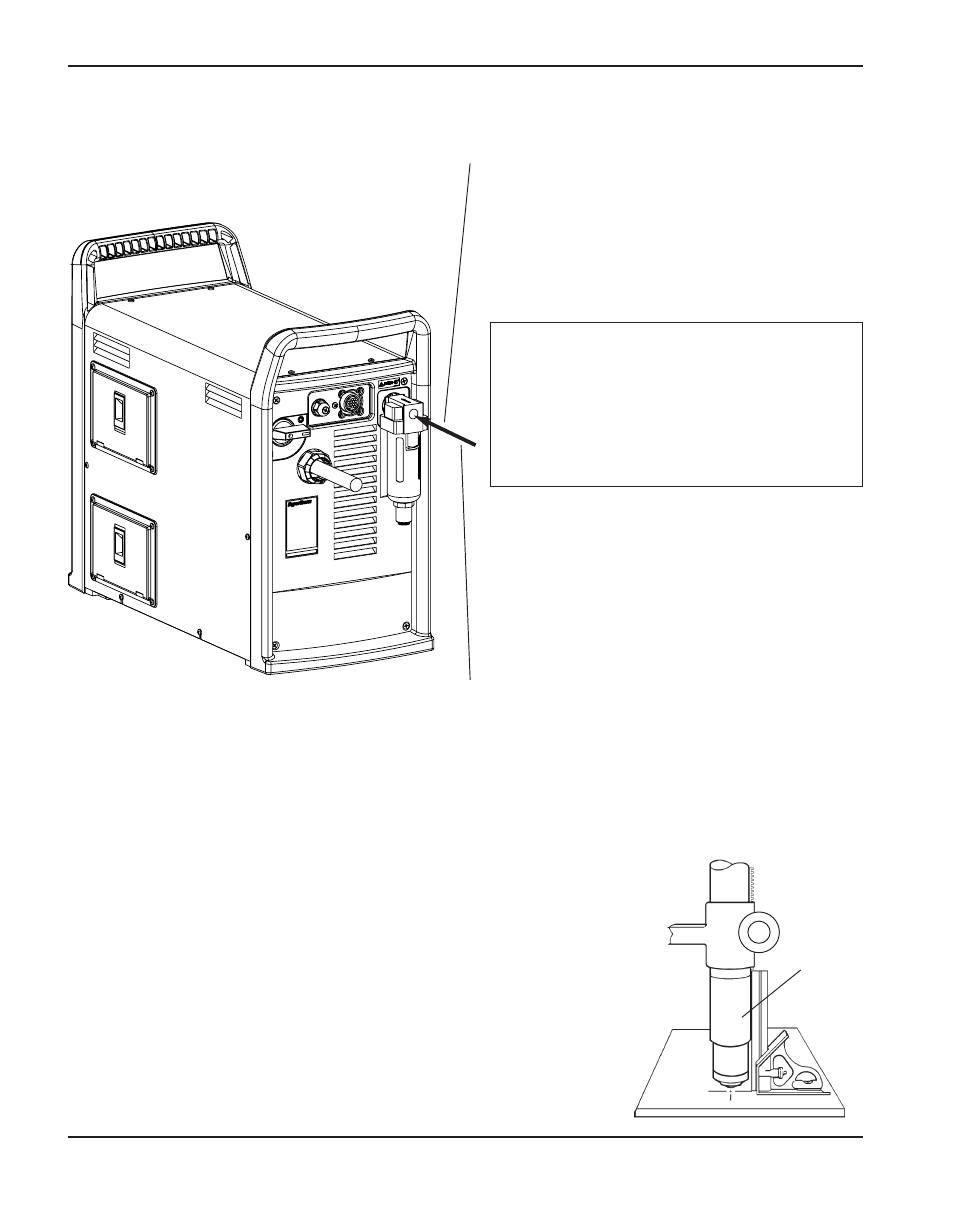

Ausrichten des Brenners T80M
Den Maschinenbrenner für einen vertikalen Schnitt senkrecht
zum Werkstück befestigen. Den Brenner mit einem Winkel auf
0° und 90° ausrichten.
Anschluss der Gaszufuhr
Luftschlauch wie folgt anschließen:
Brenner
0°
90°
1. Luftanschlussstück
• Standardmodell: 1/4 NPT-
Gasanschlussstück am Luftfiltereinlass
installieren. CE-Modell: G1/4-Adapter
(wird mitgeliefert) verwenden.
An den Gewinden ist flüssiges
Rohrdichtungsmittel zu verwenden.
Vorsicht: Beim Installieren von Nippel
oder Zwischenstücken niemals
Teflonband verwenden. Es können
Stückchen des Bandes herausbrechen
und in die Luftleitung gelangen und
dort Druckregler, Druckschalter und
Ventil beschädigen.
• Gasanschlussstück und Adapter sind im
Verschleißteilkasten, der sich auf der
linken Seite der Stromquellenabdeckung
befindet.
• Für andere Länder einen passenden
Nippel mit 1/4 NPT Gewinde
(Powermax Lufteingang) verwenden.
2. Luftschlauch (US Standard)
• Es ist ein Inertgasschlauch mit einem
Innendurchmesser von 9,5 mm. Dieser ist
an den in Schritt 1 installierten Nippel
anzuschließen.
Luftdruck entsprechend dem Verfahren in
Abschnitt 4 einstellen.
