INBETRIEBNAHME
1
powermax
1250 Betriebsanleitung 3-11
Anschluss der EIN/AUS-Fernbedienung
Die Eingaben für den Lichtbogenstart, zusammen mit dem Maschinenbrenner T80M, sind über den
Maschinen-Schnittstellenanschluss an der Rückseite der Stromquelle verfügbar. Hypertherm-
Fernsteuerung in die Steckdose an der rückwärtigen Tafel einstecken (Teilenummern siehe
Ersatzteilliste).

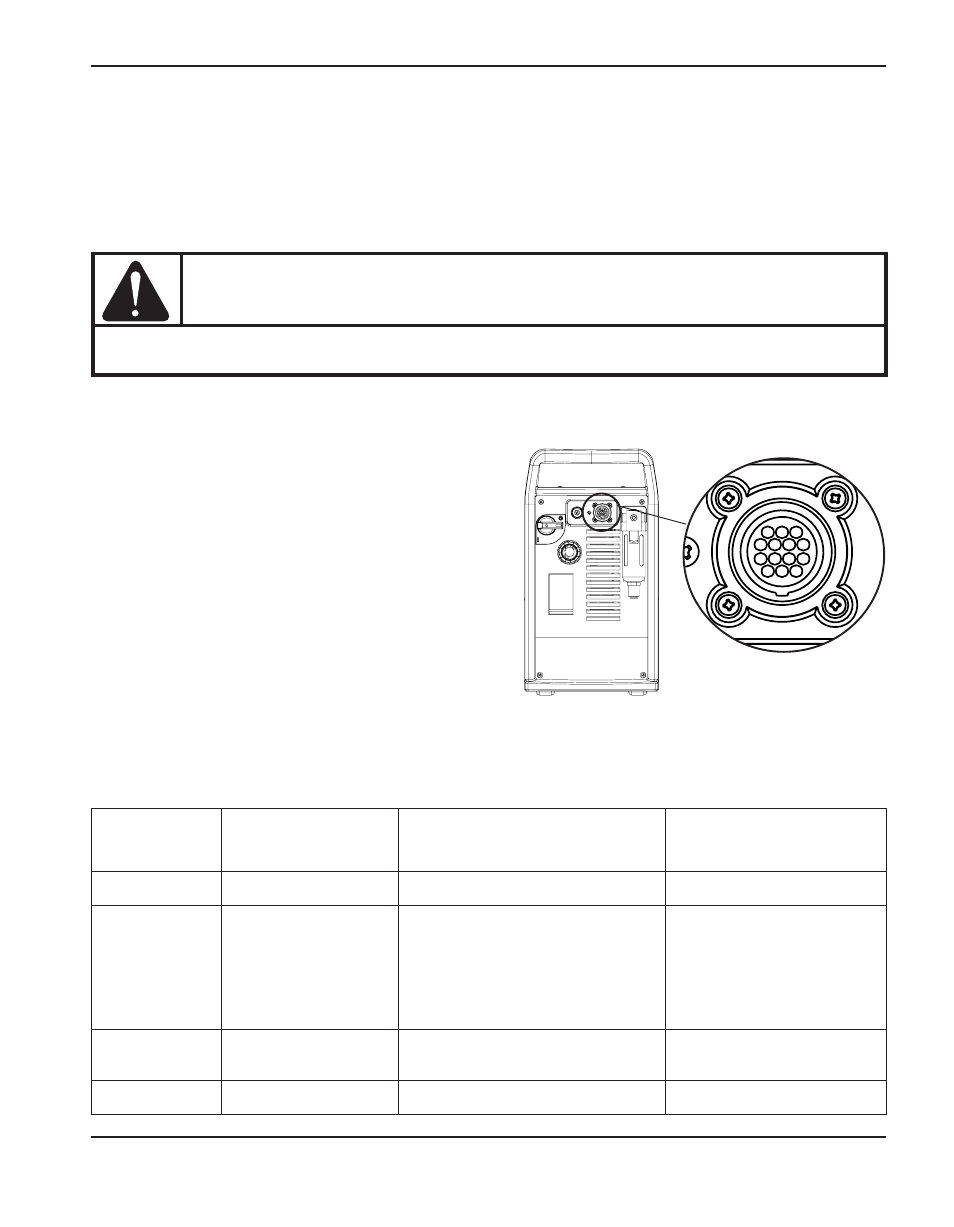

Maschinen-Interface-Anschluss
Signale für Lichtbogenübertragung und -start sind
über den Maschinen-Schnittstellen-Anschluss auf
der Stromquellenrückseite verfügbar. Maschinen-
Schnittstellen-Kabel (Teilenummer 023206) in den
Anschluss an der Rückenabdeckung einstecken.
Powermax1250-Stromquellen, die als Bestandteil
des PowermaxEdge®-Paketes verkauft werden,
enthalten ein Maschinen-Schnittstellenkabel mit
Spannungsteiler.
Siehe die folgende Tabelle beim Anschließen des
Maschinen-Schnittstellen-Kabels an die
Schneidmaschine.
Signal Start (Startplasma) ÜBERTRAGUNG
(Maschine starten) PowermaxEdge
(Schnittstellenkabel mit
Spannungsteiler)
Typ: Eingang Ausgang Ausgang
Anmerkungen: Schließer. 18 VDC
Leerlaufspannung an
START-Klemmen.
Erfordert zur
Aktivierung einen
Trockenkontaktschluss. Schließer. Trockenkontaktschluss,
wenn der Lichtbogen überträgt.
120 VAC maximal beim Maschinen-
Interface-Relais oder einer
Schaltvorrichtung (vom Kunden
beizustellen). Geteiltes Lichtbogensignal
von 50:1
Buchsen an
der Rückwand 3, 4 12, 14 5, 6
Kabeldrähte Grün, Schwarz Rot, Schwarz Schwarz, Rot
WARNUNG
Die EIN/AUS-Fernbedienung arbeitet nicht, wenn ein Handbrenner installiert ist.
