INBETRIEBNAHME
1
3-14
powermax
1250 Betriebsanleitung
Übertragung (XFER) (Beginn der Maschinenbewegung) abändern von
Trockenkontaktschluss auf Spannungssignal
24 VDC (Gehäuseabschirmungsbasis) bei maximal 100 mA sind verfügbar an J19 auf der Strom-
Baukarte, um ein isoliertes/erdfreies Bauelement, wie zum Beispiel eine 24 VDC Relais-Spule
(240 Ohm oder höher) oder ein industrietypisches Eingabe-Isolationsmodul (das über einen
eingebauten Optokoppler verfügt), anzusteuern. Nachfolgend werden typische Verbindungen
für eine oberseitige Ansteuerungsanordnung gezeigt.

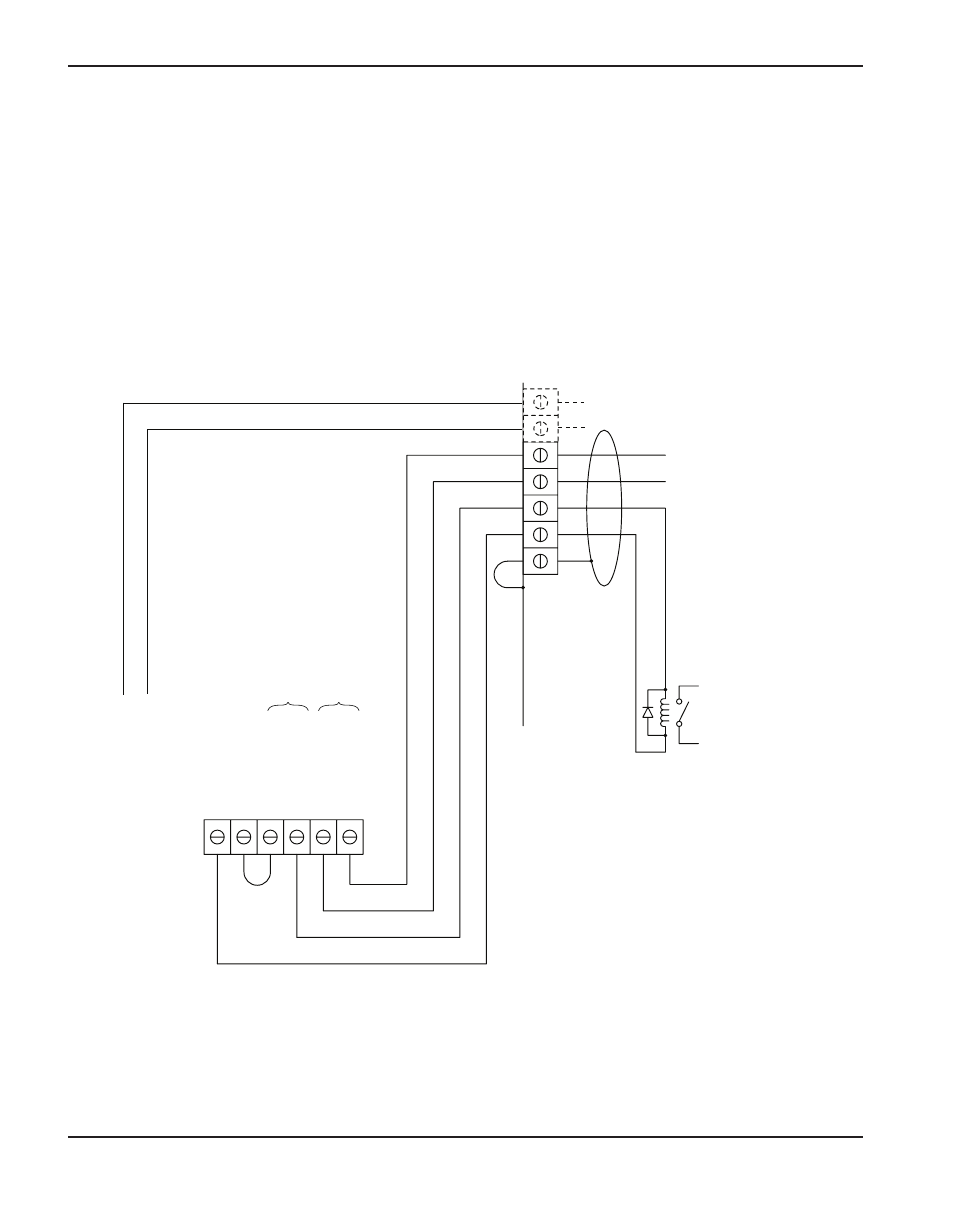

Ansteuerung einer Relais-Spule
Anmerkungen:
• Eine 24 VDC-Relaisspule
>240 Ohm ist vom Kunden
beizustellen.
• Es muss eine Überspannungs -
schutzdiode (1A, 100V), zum
Beispiel vom Typ IN4002 bis
IN4004, quer über die Spule
verwendet werden.
• Die Stifte 5 und 6 werden nur in
Systemen eingesetzt, in denen das
PowermaxEdge Schnittstellenkabel
mit Spannungsteiler enthalten ist.
Schwarzen Draht an
„SCHUTZLEITER“ bringen und
Drahtbrücke wie gezeigt hinzufügen.
Start
Signal
Schild
13
12
14
3
4
6
5
J19
S
C
H
UTZ
LE
ITE
R
24VD
C
SCH
W
A
R
Z
GEL
B
RO
T
WE
Iß
V-div +
V-div -
SCH
W
A
R
Z
J16 J15
XFER START
