17

1

2

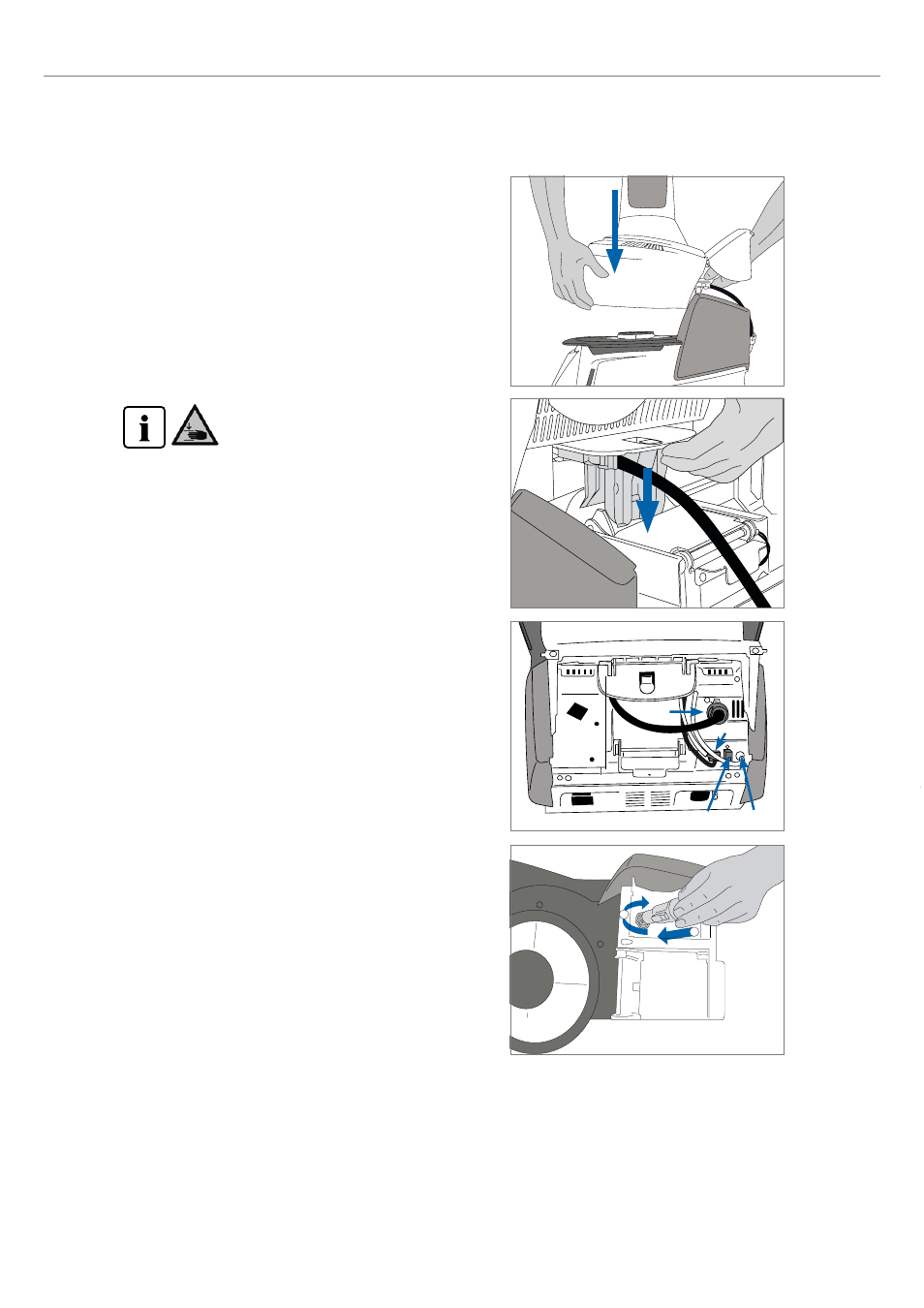

Schritt 3:
Ofenkopf montieren
Der Ofenkopf kann am einfachsten montiert werden, wenn das
Ofenhinterteil zum Anwender zeigt. Heben Sie den Ofenkopf mit
beiden Händen wie auf dem Bild ersichtlich und setzen Sie ihn auf
die Ofenkopfhalterung.

Schritt 4:
Anschlüsse herstellen
Verbinden Sie nun die Kabel des Ofenkopfes mit dem Unterteil.
Gehen Sie dabei wie folgt vor:
– Vakuumschlauch anschliessen
– Stecker Thermoelement einstecken (auf richtige Polung achten)
– Stecker Pressantrieb einstecken
– Stecker Heizung einstecken

1. Stecken Sie den Heizungsstecker in den vorgesehenen Anschluss.
2. Fixieren Sie den Heizungsstecker durch eine 45°-Drehung, bis er

einrastet.

Die Ofenkopfhalterung – wie auf dem Bild ersicht-
lich – aufsetzen, bis der Ofenkopf spürbar ein-
rastet. Achten Sie darauf, dass die Aufnahmeplatte

bzw. die Isolation durch die Ofenkopfmontage
nicht beschädigt wird.

4. Installation und erste Inbetriebnahme

51

54

53

49
