Varyscan MICRO 150HTI
9
JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein 07304-9617-0
Kanal 5 Shutter geschlossen
Dimmer 0-100%
Shutter offen
Shutter geschlossen
Shutter in verschiedenen Geschw.
Shutter offen
Kanal 6 X,Y Achsen Abbremsung schnell
X,Y Achsen Abbremsung gedämpft
Kanal 7 X(Pan) Fein
Y(Tilt) Fein
Kanal 8
DMX 000
DMX 001-135
DMX 136-137
DMX 138-139
DMX 140-243
DMX 244-255
DMX 000-127
DMX 128-255
DMX 000-255
DMX 000-255

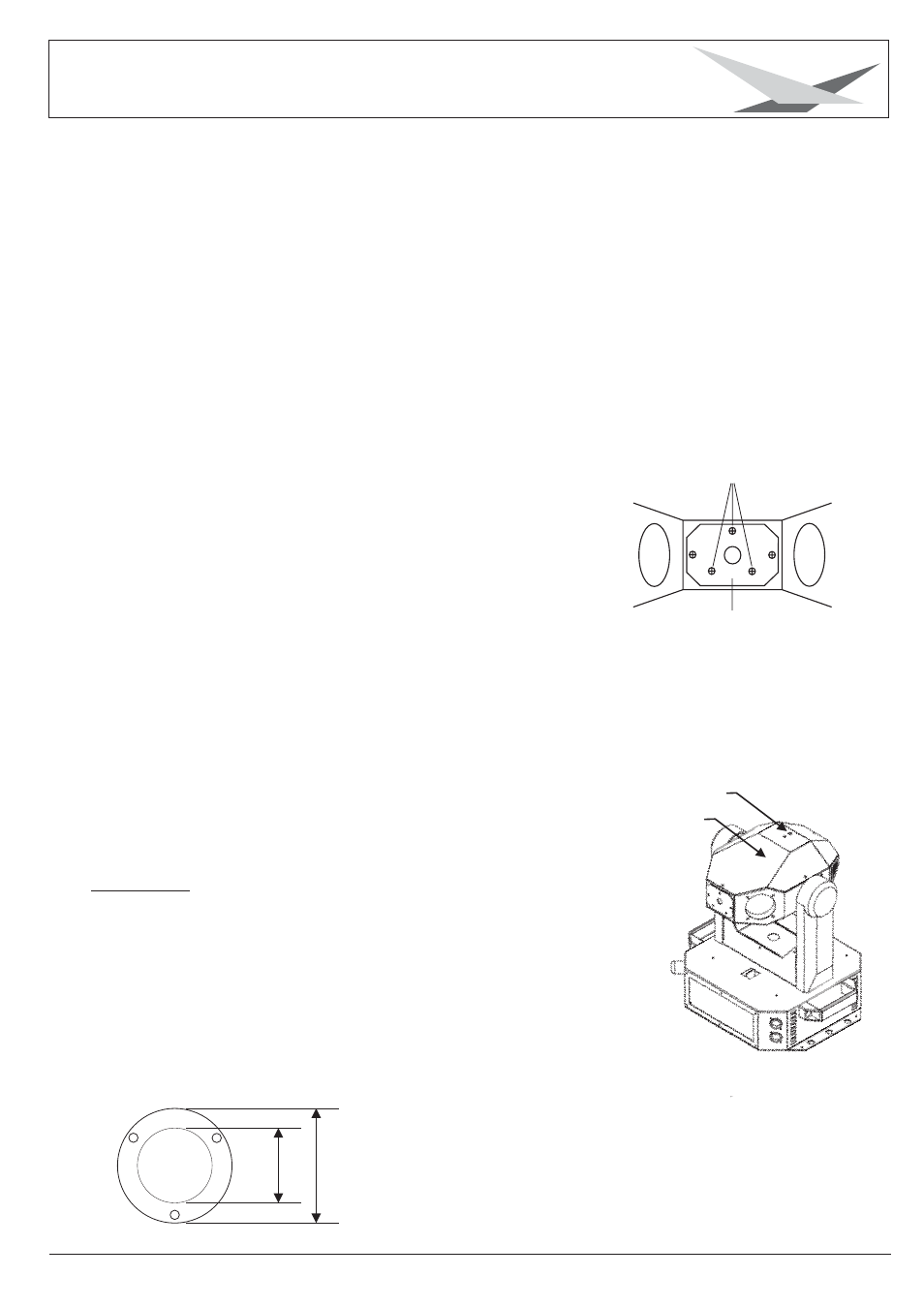

3.5 Leuchtmittel justieren
Lüfter
2
Abbildung: Kopf von hinten
Fassungsblech
Schalten Sie Ihren Varyscan ein und richten Sie den
Beam mit Gobo Nr.1(großer Beam), ohne Farbe im 90°
Winkel auf eine relativ helle Wand. Der Abstand
zur Wand sollte ungefähr 6-12m betragen.
Drehen Sie nun die drei Schrauben Nr.2 (siehe Skizze)
mit einem Kreuzschlitzschraubendreher bis zum Anschlag
nach rechts. Anschließend drehen Sie jede Schraube eine
Umdrehung nach links und stellen somit die Grundstellung
der Lampenjustage ein.
Richten Sie nun mit einer der drei Schrauben den Mittel-
punkt des Leuchtmittels aus.
Um die maximale Helligkeit zu erzielen, müssen alle drei
Schrauben in kleinen gleichmäßigen Schritten so lange
nach links gedreht werden bis eine hellere Einstellung
nicht mehr möglich ist.
3.6 Optik scharfstellen
Mit einem Kreuzschlitzschraubendreher können Sie die
Optik auf den gewünschten Abstand scharf stellen.
Siehe Skizze rechts.
3.7 Gobos wechseln
ACHTUNG: Gerät vom Netz trennen und
mindestens 30 Minuten abkühlen lassen !
Entfernen Sie die 5 Schrauben am Deckel vom Kopf
Ihres Varyscan und nehmen diesen ab.
Siehe Skizze rechts.
Die Gobos sind mit 3 Schrauben M2 auf das Goborad
montiert. Zum Wechseln lösen Sie diese und befestigen
Sie dann das neue Gobo.
Wenn Sie eigene Gobos herstellen lassen wollen,
beachten Sie bitte folgende Zeichnung.
17
mm
26
mm
Nutzdurchmesser: (Platz für Ihr Motiv) beträgt 17mm
Befestigungslöcher: Teilkreisdurchmesser beträgt 23mm
Durchmesser 2,1mm
Aufteilung 3x120°
Justierung
Deckel
