JUNG FMAS10UP - Handbuch (Seite 5)

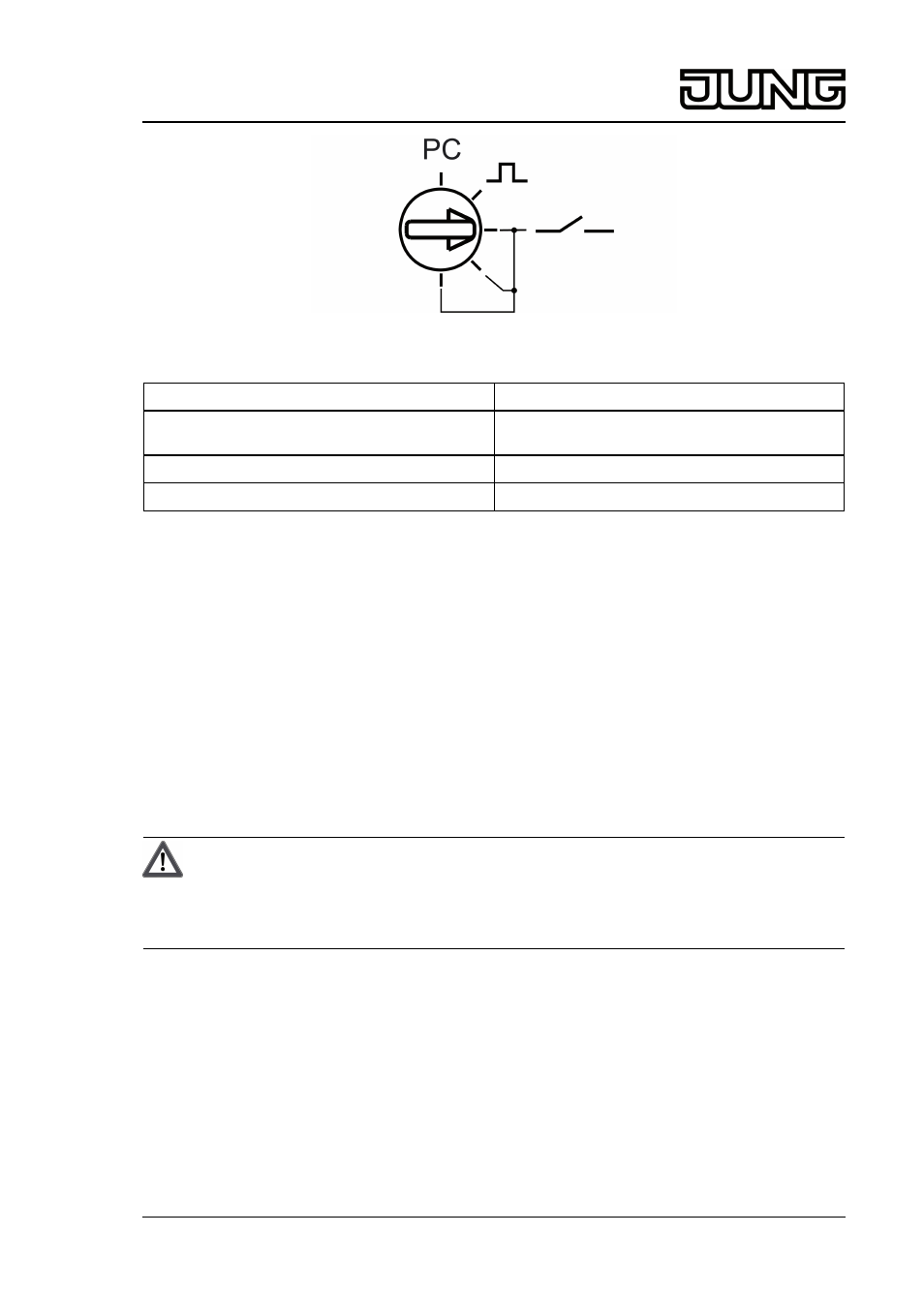

Bild 5: Betriebsartenschalter
Schalterstellung Funktion
PC Betriebsart und Parameter mit eNet-Server
eingestellt *)
M Betriebsart Tasten
K Betriebsart Schalten
*) Wird der Betriebsartenschalter aus der Stellung PC auf eine andere Betriebsart gedreht,
werden die Parameter auf Werkseinstellung gesetzt. Die mit dem eNet-Server gemachten
Einstellungen gehen verloren.
o Betriebsartenschalter einstellen.
o Netzspannung einschalten.
i Durch kurze Betätigung der Taste Prog kann die Last geschaltet werden.
Status LED leuchtet: Ausgang eingeschaltet
Status-LED aus: Ausgang ausgeschaltet
o Inbetriebnahme durchführen.
i In schwer zugänglichen Einbausituationen nach der Inbetriebnahme und einer
Funktionsprüfung den Betriebsartenschalter auf Stellung PC drehen. Spätere Änderungen
der Geräteeinstellungen können so ohne übermäßigen Installationsaufwand mit Hilfe des
eNet-Servers erfolgen.
o Geeignete Abdeckung montieren.
5.2 Inbetriebnahme
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Während der Inbetriebnahme die spannungsführenden Teile an Funk-Sendern
und -Aktoren und in deren Umgebung abdecken.
i Der Aktor kann alternativ zur hier beschriebenen Inbetriebnahme auch mit eNet-Server in
Betrieb genommen werden.
Aktor mit Funksendern verbinden
Last ist ausgeschaltet.
o
Taste Prog länger als 4 Sekunden drücken.
Die Last schaltet ein.
Nach 4 Sekunden blinkt die Status-LED und die Last schaltet aus. Der Aktor befindet sich
für ca. 1 Minute im Programmiermodus.
o Funksender in den Programmiermodus bringen (siehe Anleitung des Funksenders).
o Telegramm am Funksender auslösen.
Die Status-LED des Aktors leuchtet für 5 Sekunden.
5/12 82581213
J:0082581213 02.04.2014
eNet
Funk-Aktor 1-kanalig
