5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der
Umgebung abdecken!
Gerät montieren
o
Gerät auf Hutschiene montieren. Ausgangsklemmen müssen oben liegen.
Busleitung anschließen

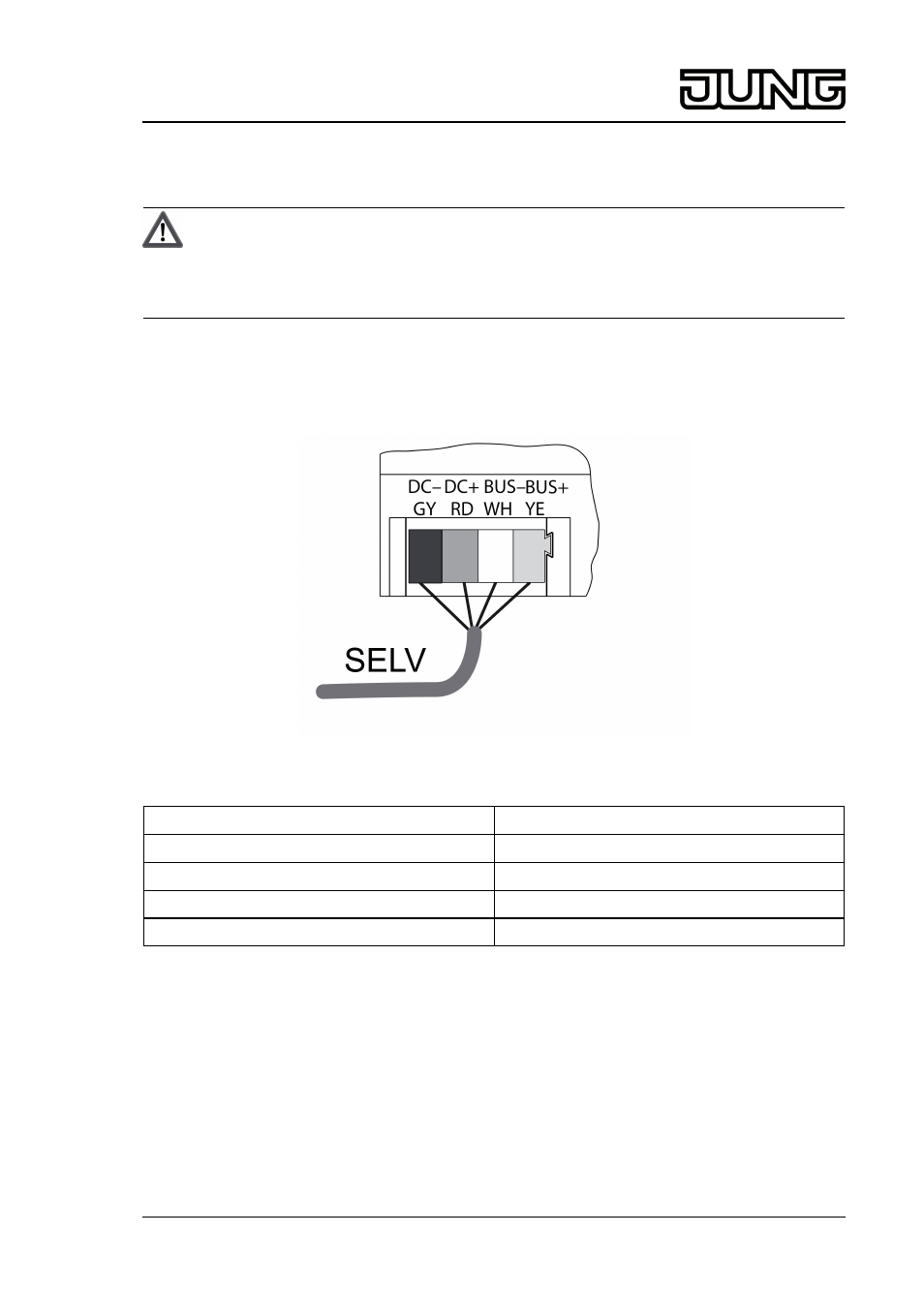

Bild 2: Anschlussplan Busleitung
Beschriftung / Farbe
Anschluss
DC– / GY dunkelgrau
Spannungsversorgung –
DC+ / RD rot
Spannungsversorgung +
Bus– / WH weiß
Datenleitung –
Bus+ / YE gelb
Datenleitung +
Als Busleitung z. B. J-Y(St)Y 2x2x0,8 verwenden.
o
Gerät mit Busleitung (Bild 2) an Empfangsmodul REG und Spannungsversorgung
anschließen (siehe Anleitungen Empfangsmodul REG und Spannungsversorgung).
