KNX Info-Display
Art.-Nr.:
..2041..
4. Installationshinweise

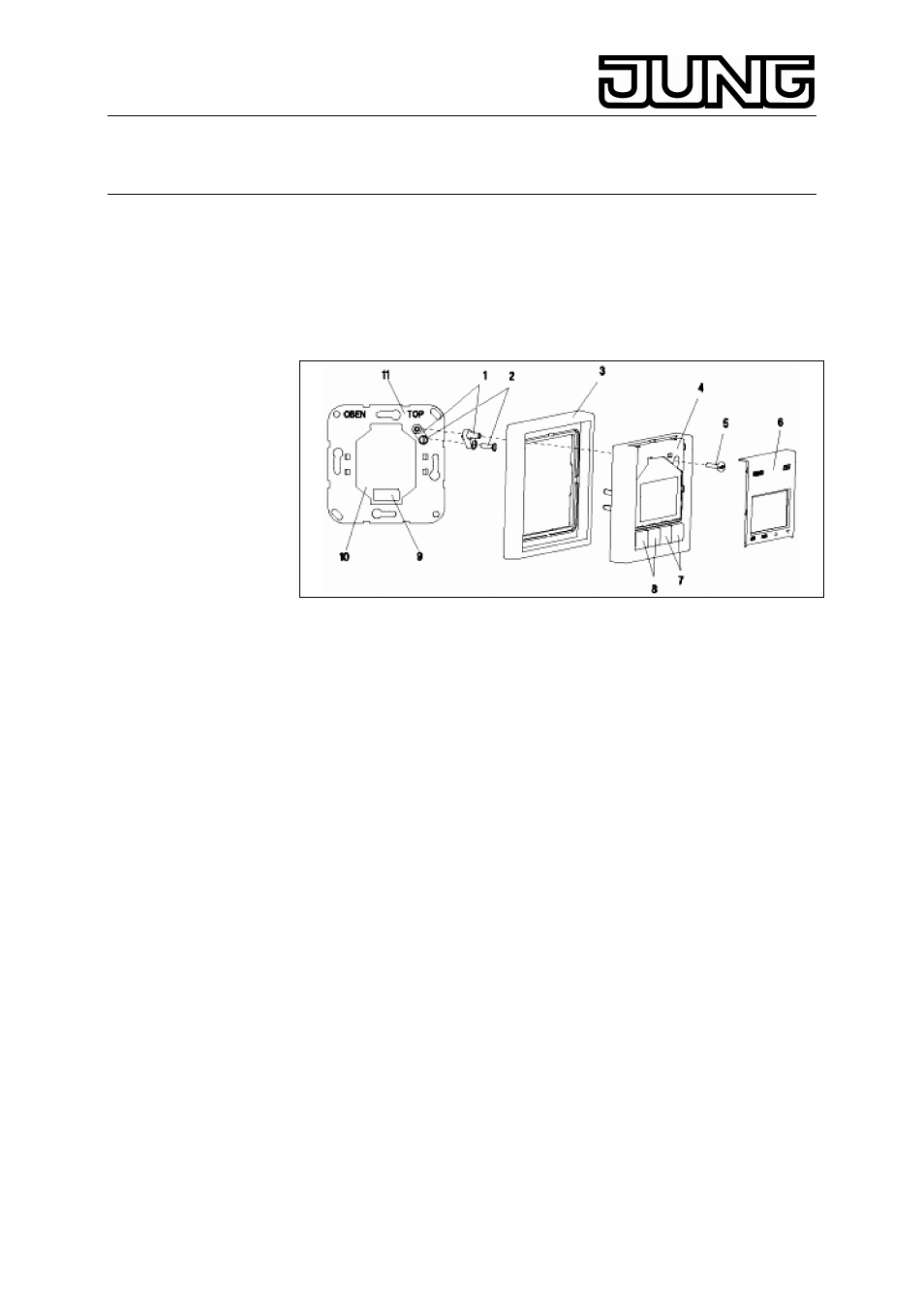

1. Schrauben Sie den Kunststoffadapter (1) an den Tragring (11)
2. Stecken Sie das Info-Display (4) auf den UP-Busankoppler (10)
3. Befestigen Sie das Info-Display mit der Sicherungsschraube (6)
4. Stecken Sie die Schraubabdeckung (6) auf
Die Kontaktierung erfolgt über die Anwenderschnittstelle (9).
5. Anwendung
Die zwei rechten Tasten (7) dienen zum hoch und runter Blättern der
einzelnen Meldungen.
Die beiden linken Tasten (8) sind der jeweils angewählten Displayzeile
funktional zugeordnet. Nach entsprechender Projektierung werden bei
Betätigung dieser Tasten Telegramme auf den KNX/EIB gesendet.
6. Technische Daten
Versorgung
KNX/EIB
24 V DC (+6/-4 V) über UP-
Busankoppler (BA)
Anschluss
KNX/EIB
2-poliger Stecker über BA
Anwenderschnittstelle
Aufstecken auf BA
Anzeige
LCD beleuchtet
4-zeilig (16 Zeichen) oder
2-zeilig (8 Zeichen) oder
1-zeilig (4 Zeichen)
Bedienelemente
4 Tasten
Textspeicher
max. 12 Seiten mit je 4 Zeilen á 16
Zeichen/Zeile
Signalgeber
2 Signaltöne (ca. 512 / 2048 Hz)
quittierbar
Umgebungstemperatur
0 °C bis +45 °C
Schutzgrad
IP 20
Technische Änderungen vorbehalten.
