JUNG 2061.10U Benutzerhandbuch
Seite 2
Dieses Gerät ist ein Produkt des
instabus
EIB-Systems und entspricht den EIBA-Richtlinien.
Detaillierte Fachkenntnisse durch
instabus
Schulungen werden zum Verständnis
vorausgesetzt.
Anwendung und Funktion:
Das Schaltaktormodul bzw. das Jalousieaktormodul wird von einem Busankopplermodul
angesteuert und schaltet die Netz-versorgung der angeschlossenen Verbraucher.
Wahlweise kann ein 1fach Tastsensor oder eine Blindabdeckung auf das Aktormodul
aufgesteckt werden. Dieser Tastsensor schaltet das Aktormodul und erzeugt über das
Busankoppler-modul entsprechende Telegramme auf dem
instabus
EIB.
Auch bei Busspannungsausfall oder fehlender Verbindung zum Busankopplermodul ist das
Aktormodul mit dem aufgesteckten Tastsensor bedienbar. Das Jalousieaktormodul erzeugt in
diesem Fall Umschaltzeiten zwischen
p und q von mindestens 250 ms und besitzt nur
Tastfunktion.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen, welche Software in
das zugehörige Busankopplermodul geladen werden kann und welcher Funktionsumfang sich
damit ergibt sowie die Software selbst, sind der Produktdatenbank des Herstellers zu
entnehmen.
Überlast- und Kurzschlußschutz des Aktormoduls wird durch vorgeschalteten 10A-
Leitungsschutzschalter erreicht.
Gefahrenhinweise:
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen.
Die 230 V-Leitungen für den Anschluß der Aktormodule dürfen nicht durch die Up-Dose
eines Busankopplermoduls geführt werden.

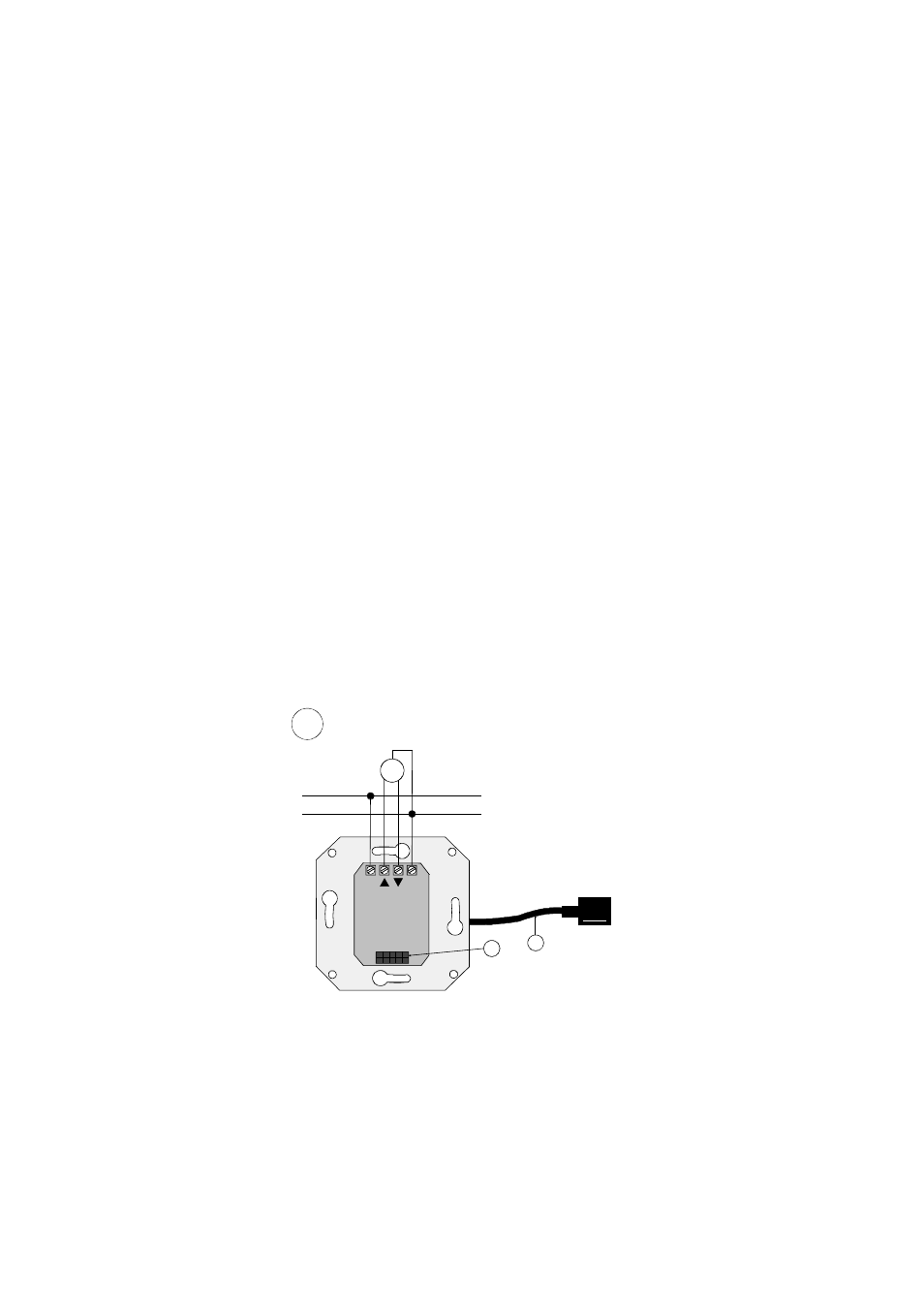

2
A
L
N
230 V AC
B
M
OBEN
TOP
N
L
Ab
Auf
Montage
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer von der EIBA
zertifizierten Software.
Es wird empfohlen, 60mm tiefe Up-Dosen zu verwenden.
