JUNG 2090REG Benutzerhandbuch
Seite 2
N
+
-
1...10 V
L
L
Bus
Ein
Grundhelligkeit
÷
û
ø
í
ô
Systeminformation:
Dieses Gerät ist ein Produkt des
instabus
EIB-Systems und entspricht den EIBA-Richtlinien.
Detaillierte Fachkenntnisse durch
instabus
Schulungen werden zum Verständnis voraus-
gesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen, welche Software
geladen werden kann und welcher Funktionsumfang sich damit ergibt sowie die Software
selbst, sind der Produktdatenbank des Herstellers zu entnehmen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer von der EIBA
zertifizierten Software.
Funktion
Mit der Steuereinheit 1 - 10 V REG sind Leuchtstofflampen mit dimmbaren EVG und 1 - 10 V
Schnittstelle zu dimmen. Die Anzahl der dimmbaren EVG, hängt vom EVG-spezifischen
Signalstrom der verwendeten Typen ab.
Schalt- und Dimmbefehle erfolgen durch Betätigung von Tastsensoren, Dimmsensoren,
Infrarot - Sensoren oder Binäreingängen des
instabus
EIB-Systems.
Einstellung
Die Funktion des Gerätes ist softwareabhängig.
Die Grundhelligkeit kann jedem EVG-Typ angepaßt werden.
Bei anliegender Netzspannung kann das Relais manuell geschaltet werden. Der
Schaltzustand des Relais wird über eine LED angezeigt.
Die Dimmzeit ist einstellbar.
Der Schaltstatus des Gerätes kann auf den
instabus
EIB gesendet werden. Eine Abfrage des
Helligkeitswertes über den
instabus
EIB ermöglicht die Einbindung in Lichtszenen.

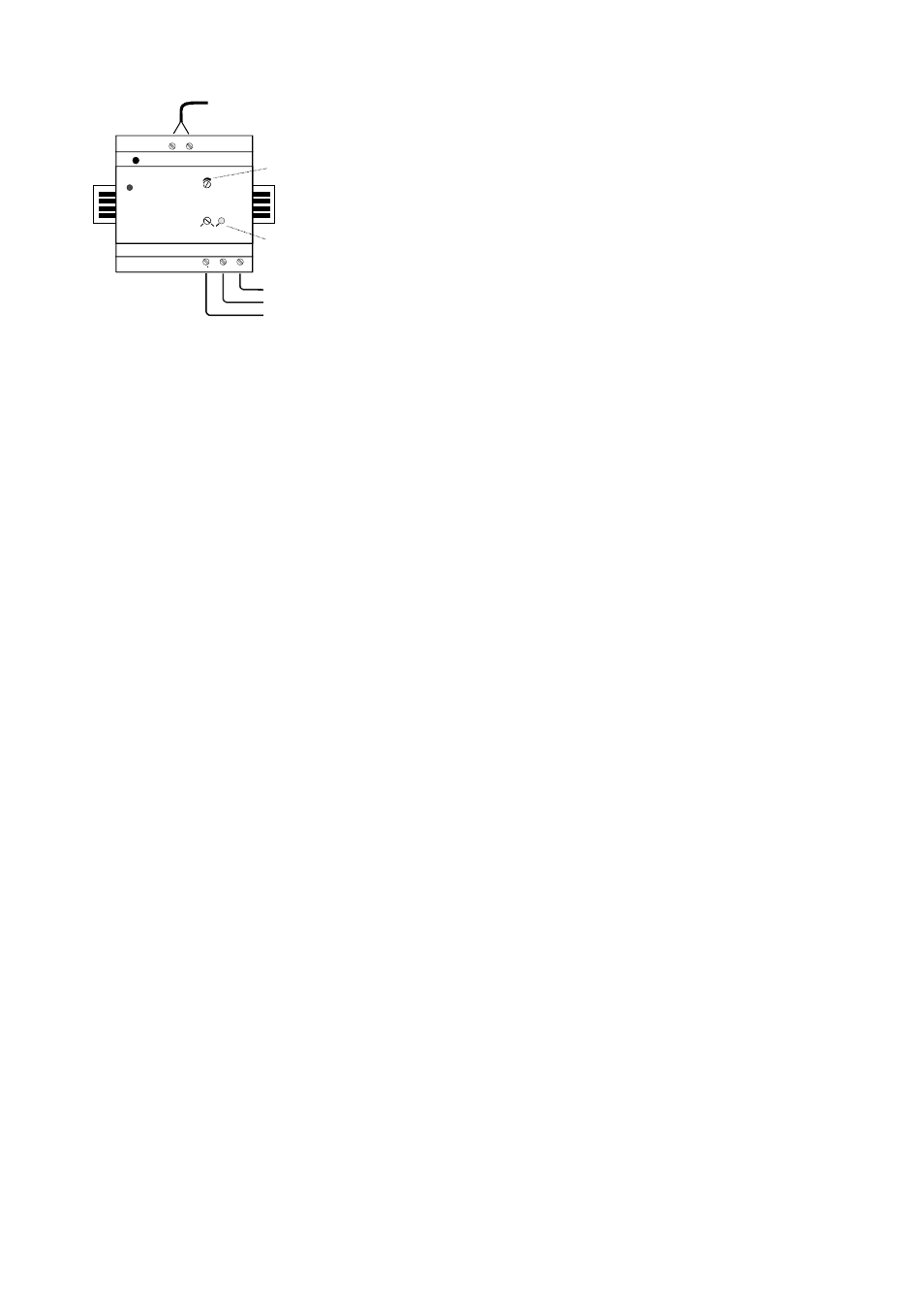

Der Anschluß erfolgt gemäß nebenstehendem Bild.
Dabei bedeuten:
Anschluß der 1 - 10 V Steuerspannung (von EVG)
ô Einstellung der Grundhelligkeit
í Manuelle Bedienmöglichkeit und Anzeige des Schaltzustandes
÷ Anschluß Neutralleiter
û Anschluß Phase
ø Versorgung der angeschlossenen EVG
Montage
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. Nur die spezifizierten Lasten / Lastarten anschließen.
Technische Änderungen vorbehalten.
