4 bedienung – JUNG 2097REGHE Benutzerhandbuch
Seite 2
Produktdatenbank, technische Beschreibungen sowie Konvertierungs- und weitere
Hilfsprogramme finden Sie stets aktuell auf unserer Internet-Seite.
Bestimmungsgemäßer Gebrauch
-
Steuern von Leuchten und anderen Anwendungen mit DALI-Betriebsgerät in KNX-
Installationen, z. B. EVG
-
Montage auf Hutschiene gemäß DIN EN 60715 in Unterverteiler
Produkteigenschaften
-
Steuerung von max. 64 DALI-Teilnehmern in max. 32 Gruppen
-
16 Lichtszenen
-
Auslesen DALI-Teilnehmer-Zustand über KNX, z. B. Helligkeit oder Leuchtenfehler
-
Handbedienung der DALI-Gruppen
-
Zwangsführung
-
Rückmeldung von Schaltzustand und Helligkeitswert im Bus- und im Handbetrieb
-
Zentrale Schaltfunktion
-
Sperrfunktion für jede DALI-Gruppe
-
Separate Ein- und Ausschaltverzögerung
-
Treppenlichtschalter mit Vorwarnfunktion
-
DALI-Inbetriebnahme mit ETS-Plug-In
-
Kurzschlussschutz
-
Überspannungsschutz
-
Überlastschutz
-
Austausch eines einzelnen DALI-Teilnehmers während des Betriebs ohne Software
möglich
i Auslieferungszustand: Baustellenbetrieb, Bedienung der DALI-Gruppen mit Tastenfeld
möglich. Alle DALI-Teilnehmer werden gemeinsam gesteuert.
4 Bedienung
Bedienelemente

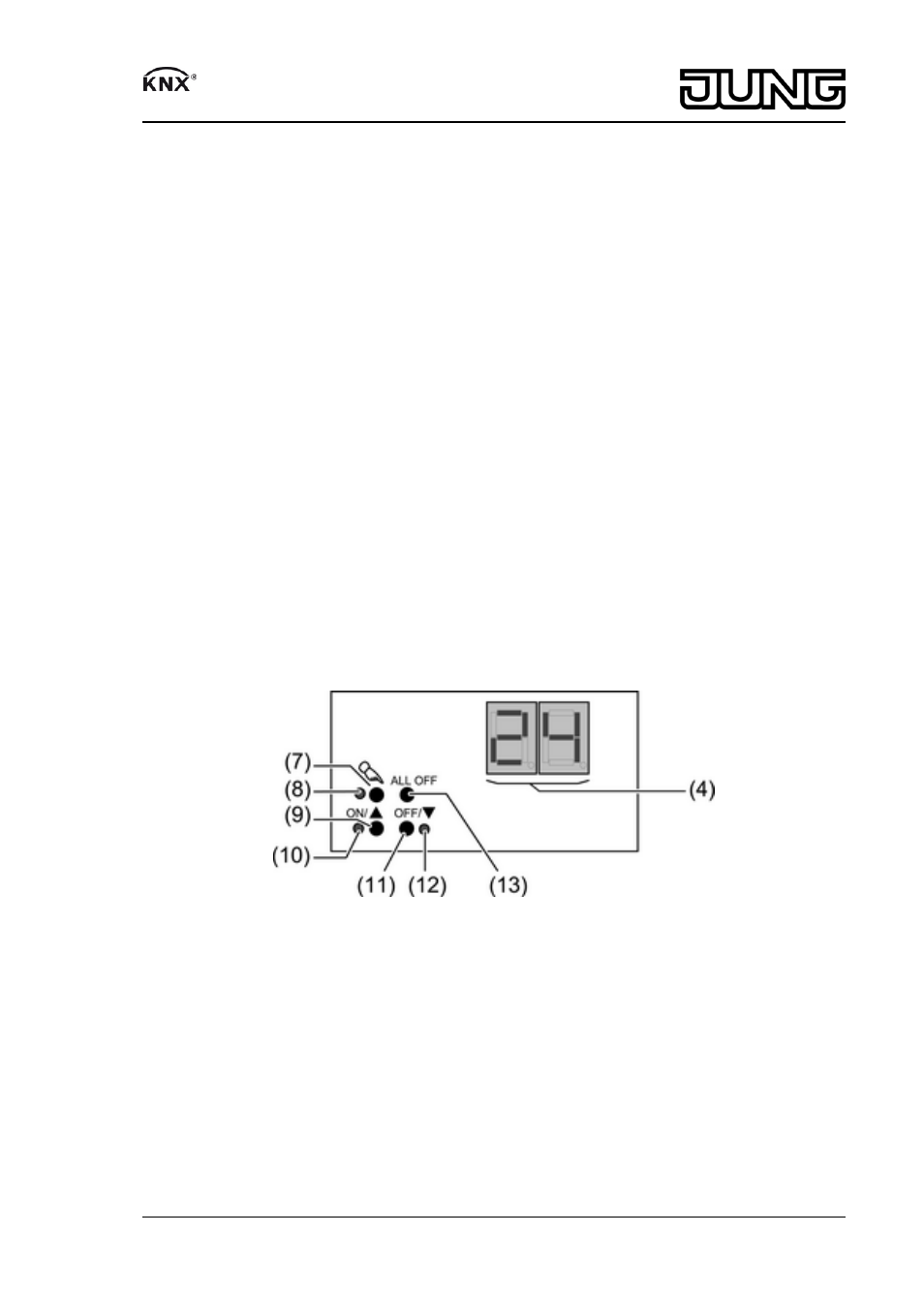

Bild 2
(4) Anzeige DALI-Gruppe (1...32)
(7) Taste c – Handbedienung
(8) LED c – Ein: Permanenter Handbetrieb aktiv
(9) Taste ON/n – Einschalten oder heller dimmen
(10) LED ON/n – Ein: DALI-Gruppe eingeschaltet, Helligkeit 1...100 %
(11) Taste OFF/o – Ausschalten oder dunkler dimmen
(12) LED OFF/o – Ein: DALI-Gruppe ausgeschaltet, Helligkeit 0 %
(13) Taste ALL OFF – Alle DALI-Gruppen ausschalten
2/8
82559913
J:0082559913
16.08.2010
DALI-Gateway
