Funktion
Dieses Gerät ist ein Produkt des
instabus
EIB-Systems und entspricht den EIBA-Richtlinien.
Detaillierte Fachkenntnisse durch
instabus
-Schulungen werden zum Verständnis
vorausgesetzt. Die Funktion des Gerätes ist softwareabhängig. Sie wird in das
Busankopplermodul geladen.
Detaillierte Informationen, welche Software geladen werden kann und welcher
Funktionsumfang sich damit ergibt sowie die Software selbst, sind der Produktdatenbank des
Herstellers zu entnehmen.
Mit einem Schaltaktor können zwei Gruppen von Lasten voneinander unabhängig geschaltet
werden. Schaltbefehle erfolgen durch Betätigung von Tastsensoren, Infrarot-Sensoren oder
Binäreingängen des
instabus
EIB-Systems. Der Anschluß von verschiedenen Außenleitern an
den Kanälen ist zulässig. Es können zwei Module an einen Busankoppler abgeschlossen

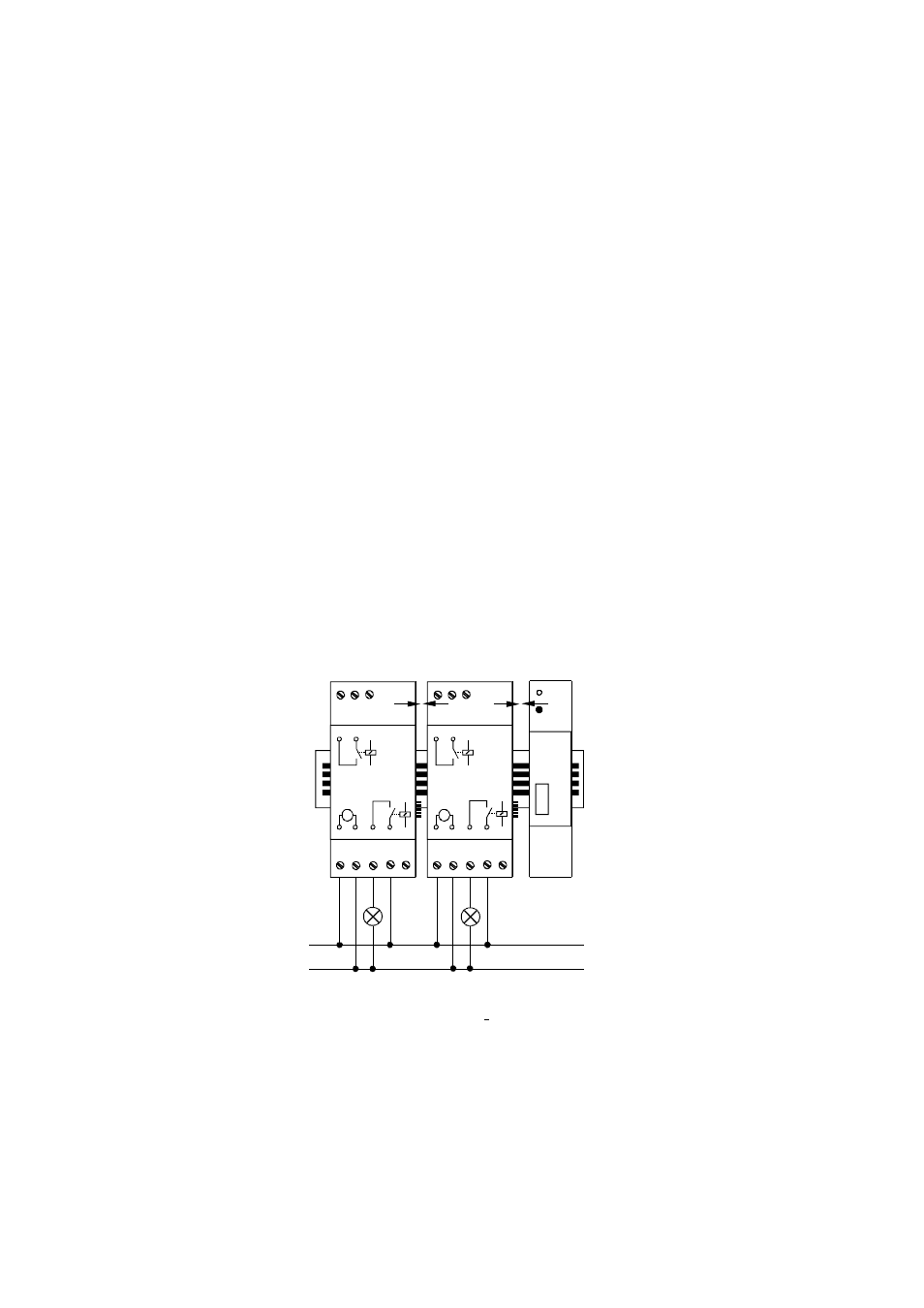

werden. Eine Kombination mit Sensormodulen ist nicht zulässig. Der Aktor gemäß
Anschlußbild ist mit Netzspannung zu versorgen.
Bei Einschalten der Netzspannung
Der Aktor für lichttechnische Anwendungen nimmt den Schaltzustand vor
Netzspannungsausfall an.
Achtung! Der Aktor kann kurzzeitig (< 1 Sek.) einschalten.
Der Aktor für lichttechnische und motorische Anwendungen bleibt ausgeschaltet.
Montage
Den Schaltaktor auf DIN-Hutschiene aufschnappen, nach rechts schieben und mit dem
Busankopplermodul bzw. einem schon vorhandenen Aktor verbinden.
Bei der Demontage den Schaltaktor auf der DIN-Schiene nach links schieben bis die
Steckverbindung zum Busankoppler-modul frei ist.
Anschließend entriegeln und demontieren.
L
N
1
2
3
4
5
6
7
8
M
1
2
3
4
6
7
1
2
3
4
5
6
7
8
M
1
2
3
4
6
7
A
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer von der EIBA
zertifizierten Software.
Technische Änderungen vorbehalten.Technische Änderungen vorbehalten.
