Seite 2
Funktion
Diese Geräte sind Produkte des
instabus
-EIB-Systems und entsprechen den EIBA-Richtlinien.
Detaillierte Fachkenntnisse durch
instabus
-Schulungen werden zum Verständnis
vorausgesetzt.
Die Funktion der Geräte ist softwareabhängig. Detaillierte Informationen, welche Software
geladen werden kann und welcher Funktionsumfang sich damit ergibt sowie die Software
selbst, sind der Produktdatenbank des Herstellers zu entnehmen.

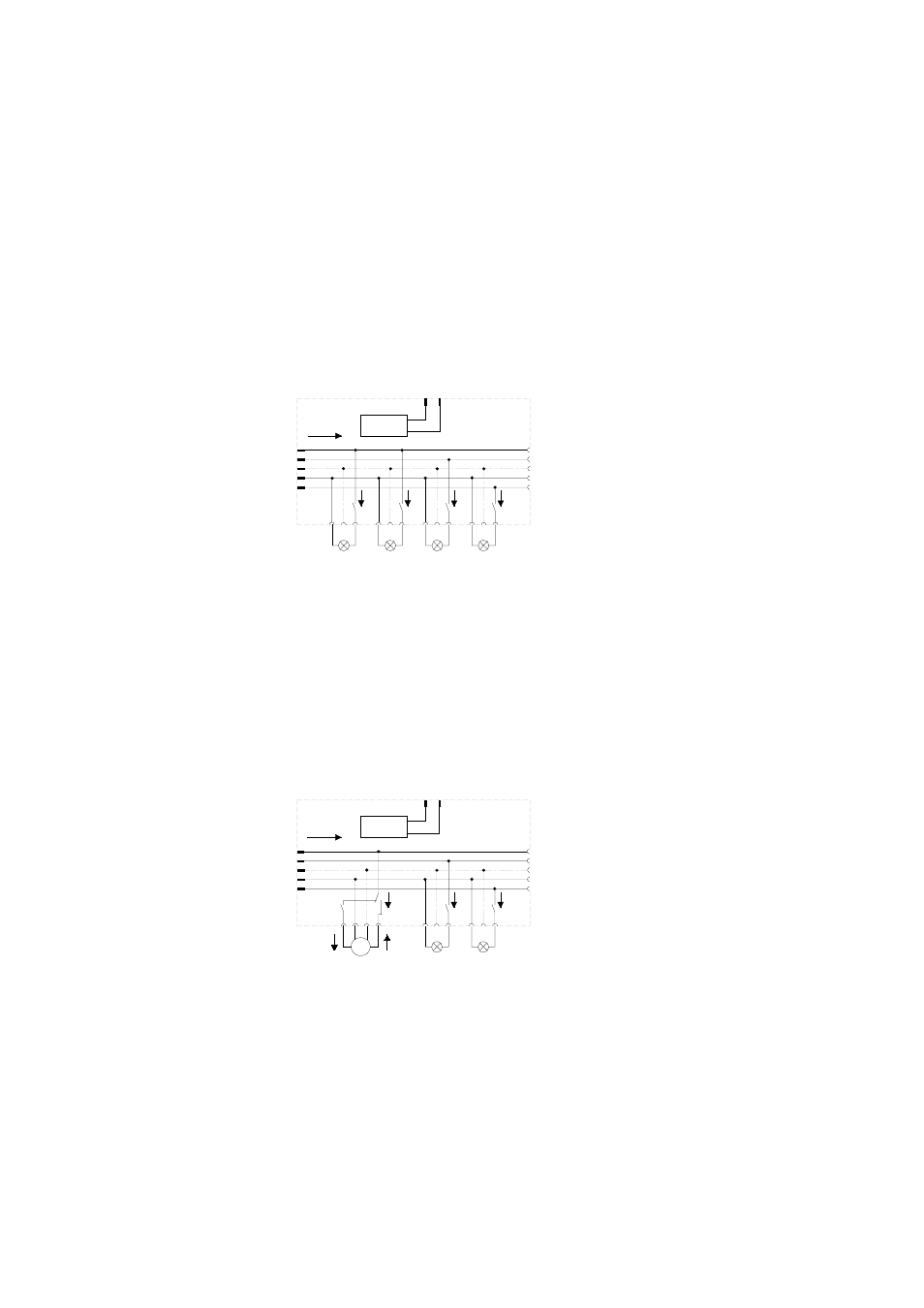

Schaltaktor
Mit dem Schaltaktor können vier Gruppen von Lasten unabhängig voneinander geschaltet
werden.
Schaltbefehle erfolgen durch Betätigung von Tastsensoren, Infrarot - Sensoren oder
Binäreingängen des
instabus
-EIB-Systems.
Die Kanäle können mit unterschiedlichen Außenleitern beschaltet werden.
Schaltaktor
BA
+
-
max.
6 A
max.
6 A
max.
6 A
max.
6 A
A 1
A 2
A 3
A 4
max. 3 x 16 A
L2
L1
L3
PE
N
1
2
instabus
Mehrfachschaltaktor
Mit dem Mehrfachschaltaktor können zwei Gruppen von Lasten unabhängig voneinander
geschaltet werden. Ein weiterer Ausgang ermöglicht den Anschluß eines Jalousiemotors.
Schaltbefehle erfolgen durch Betätigung von Tastsensoren, Infrarot - Sensoren oder
Binäreingängen des
instabus
-EIB-Systems.
Der Anschluß von zwei Motoren an den Jalousieausgang ist nicht möglich. Der
Jalousieausgang ist über das
instabus
-EIB-System verriegelbar (z. B. bei Sturm).
Der Antrieb fährt bei Verriegelung in die vorgewählte Position. Eine Betätigung ist bis zur
Entriegelung nicht möglich.
Mehrfachschlataktor
BA
+
-
max.
6 A
max.
6 A
max.
6 A
A 1
A 2
A 3
max. 3 x 16 A
L2
L1
L3
PE
N
1
2
instabus
M
1~
Montage
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen.
Gefahren, die durch motorisch angetriebene Komponenten entstehen können, sind
durch geeignete Sicherheitsmaßnahmen auszuschließen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer von der EIBA
zertifizierten Software.
Der Anschluß der Geräte erfolgt mittels Steckersatz. (Art. Nr. siehe technische Daten
)
Technische Änderungen vorbehalten.
