Bestimmungsgemäßer Gebrauch
-
Abfrage konventioneller Schalt- oder Tastkontakte, Glasbruchmelder etc. in KNX-Anlagen
zum Melden von Zuständen, Bedienen von Verbrauchern etc.
-
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
-
Status-LED für jeden Eingang
-
Erkennen von Spannungspegeln und -wechseln am Eingang
-
Senden des Eingangszustandes auf den Bus
-
Sendeverhalten frei einstellbar
-
Funktionen: Schalten, Dimmen, Jalousien auf/ab, Helligkeitswerte, Temperaturen, Abrufen
und Abspeichern von Szenen
-
Eingänge separat sperrbar
-
Anschluss externer Wechsel- und Gleichspannungen möglich
-
Hilfsspannungsausgang für Abfrage potentialfreier Kontakte
-
Keine separate Spannungsversorgung notwendig
-
Separate Bezugspotentiale für Eingänge
4 Informationen für Elektrofachkräfte
4.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Gerät montieren
Temperaturbereich beachten. Für ausreichende Kühlung sorgen.
o Gerät auf Hutschiene montieren.
Binäreingang 24 V anschließen

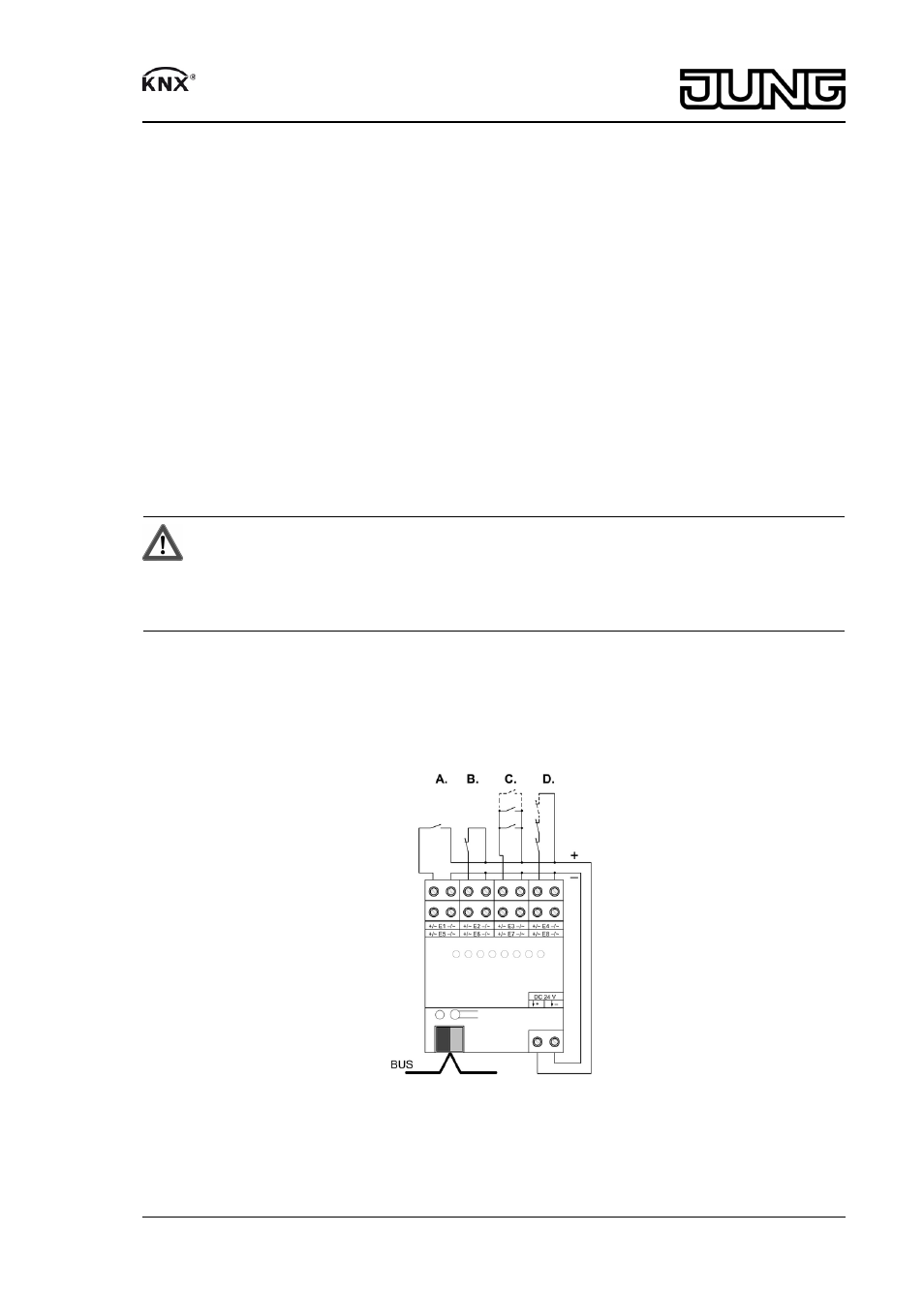

Bild 2: Anschlussbeispiel – Kontakte intern versorgt
2/6
82578403
J:0082578403
23.03.2012
Binäreingang 8fach
