KNX Datenschnittstelle
UP
Art.-Nr.: ..2130..
2
3. Funktion
Die Datenschnittstelle ermöglicht die Ankopplung eines PC zur
Adressierung, Programmierung und Diagnose von instabus EIB
Komponenten.

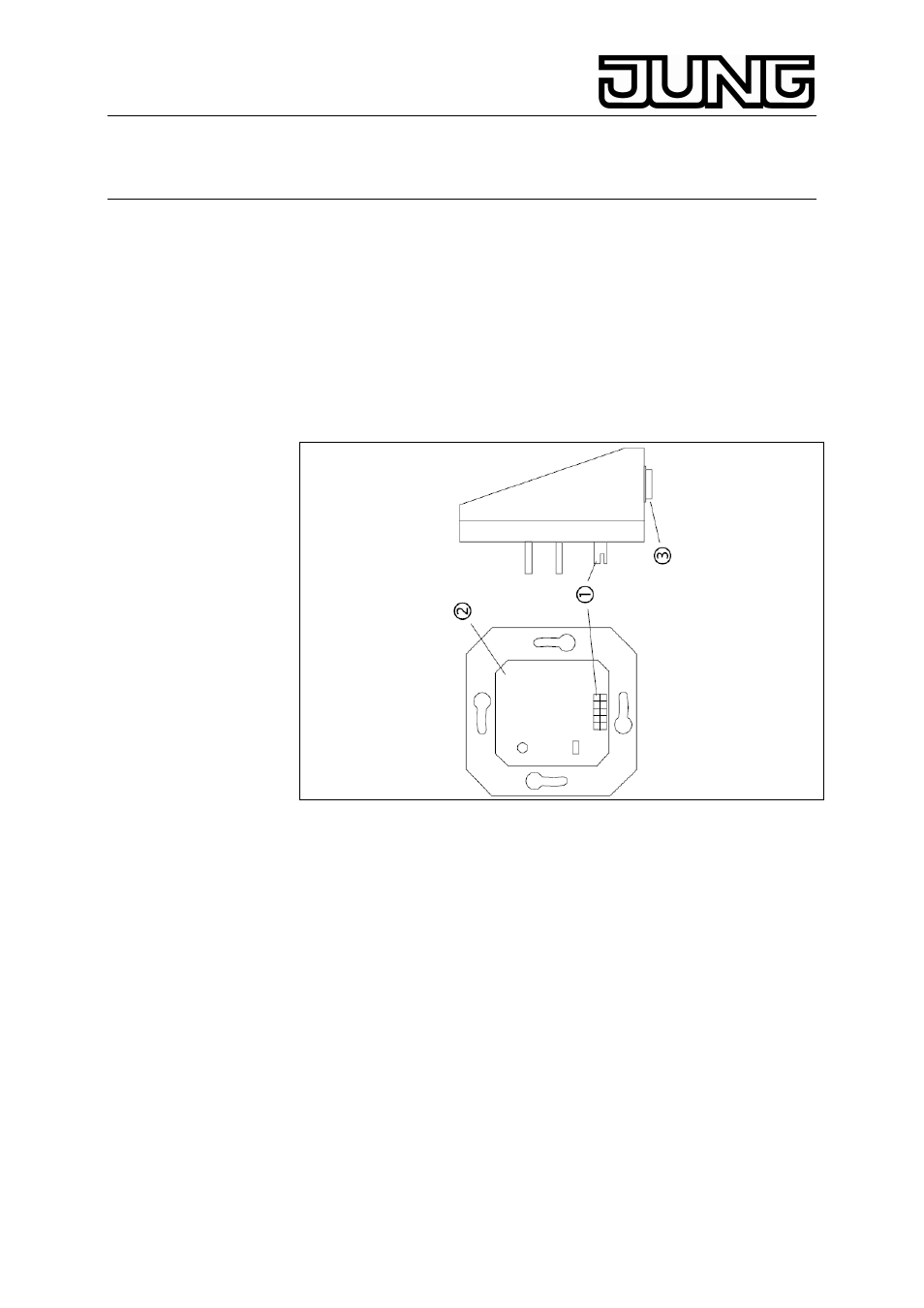

Die Datenschnittstelle wird auf die Anwenderschnittstelle (1) eines UP-
Busankopplers (2) gesteckt.
Die serielle Schnittstelle des PC (RS 232) wird über eine Datenleitung
(1:1) mit der 9-poligen Sub-D Buchse (3) verbunden. Diese Datenleitung
darf eine Länge von 15 m nicht überschreiten.
4. Technische Daten
Versorgung
instabus EIB :
21 - 32 V DC
über Busankoppler (BA)
Anschluss
instabus EIB :
Anschluss- und Abzweigklemme
Anwenderschnittstelle :
Aufstecken auf BA
PC :
9-polige Sub-D Buchse
Leitungslänge :
max. 15 m, 1:1 - Verbindung
Übertragungsrate :
max. 19200 Baud
Datenpegel :
nach DIN 66259 - 1
Umgebungstemp. :
-5 °C ... +45 °C
Lagertemperatur :
-25 °C ... +70 °C
Schutzart :
IP 20
