KNX
Schaltaktor / Jalousieaktor
Ref.-Nr.: 2116.10 REG
5. Eigenschaften
Jalousiebetrieb:
• Umschaltzeit
bei
Fahrtrichtungswechsel einstellbar (Angaben des
Motorenherstellers beachten!)
• Verriegelung der Laufrichtungen per Softwarel
• Sonnenschutzfunktion
• Sicherheitsfahrt bei Sturm für jeden Jalousieausgang separat
einstellbar
• Verhalten bei Busspannungsausfall und -wiederkehr einstellbar
Für weitere Eigenschaften lesen Sie bitte die zugehörige EIB
Produktdokumentation.
6. Anschluss

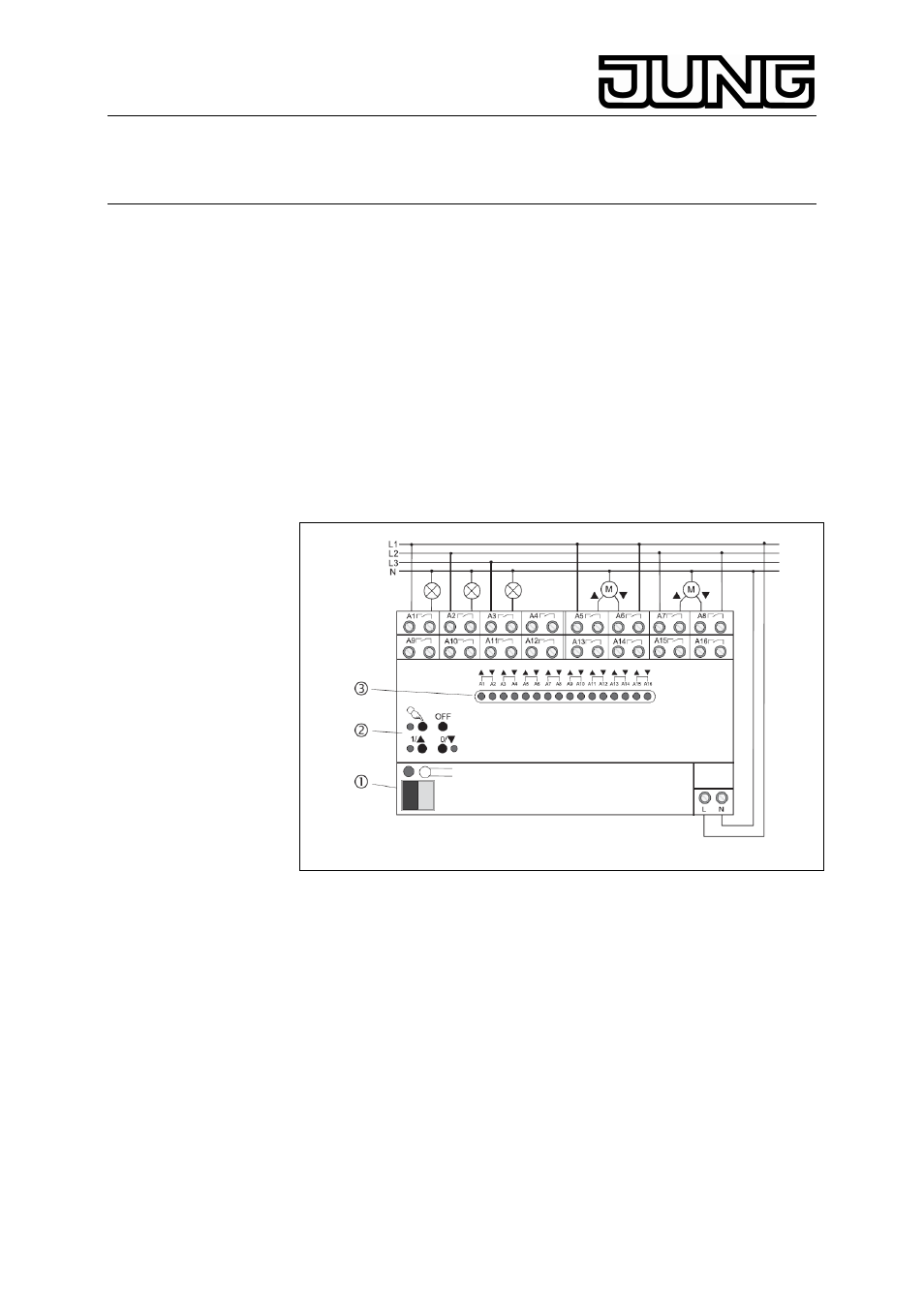

Bild A
Der Busanschluss erfolgt mit der Busanschlussklemme (1).
Der Anschluss der Versorgungsspannung und der Lasten erfolgt gemäß
Abb. A. Im Bild ist der Anschluss von 3 Lampen an den Ausgängen A 1 –
A3 und 2 Motoren an den Ausgängen A5/A6 und A7/A8 beispielhaft
dargestellt. Der Anschluss weiterer Lasten erfolgt sinngemäß gleich.
Beachten Sie, dass die angeschlossenen Lasten mit der Parametrierung
der Ausgänge übereinstimmen müssen.
Es können verschiedene Außenleiter angeschlossen werden. Weiter
bedeuten:
(2): Handbedienelemente und Statusanzeigen
(3): LED A1 – A16 zur Anzeige des Schaltzustands und des bei
Handbedienung ausgewählten Ausgangs.
