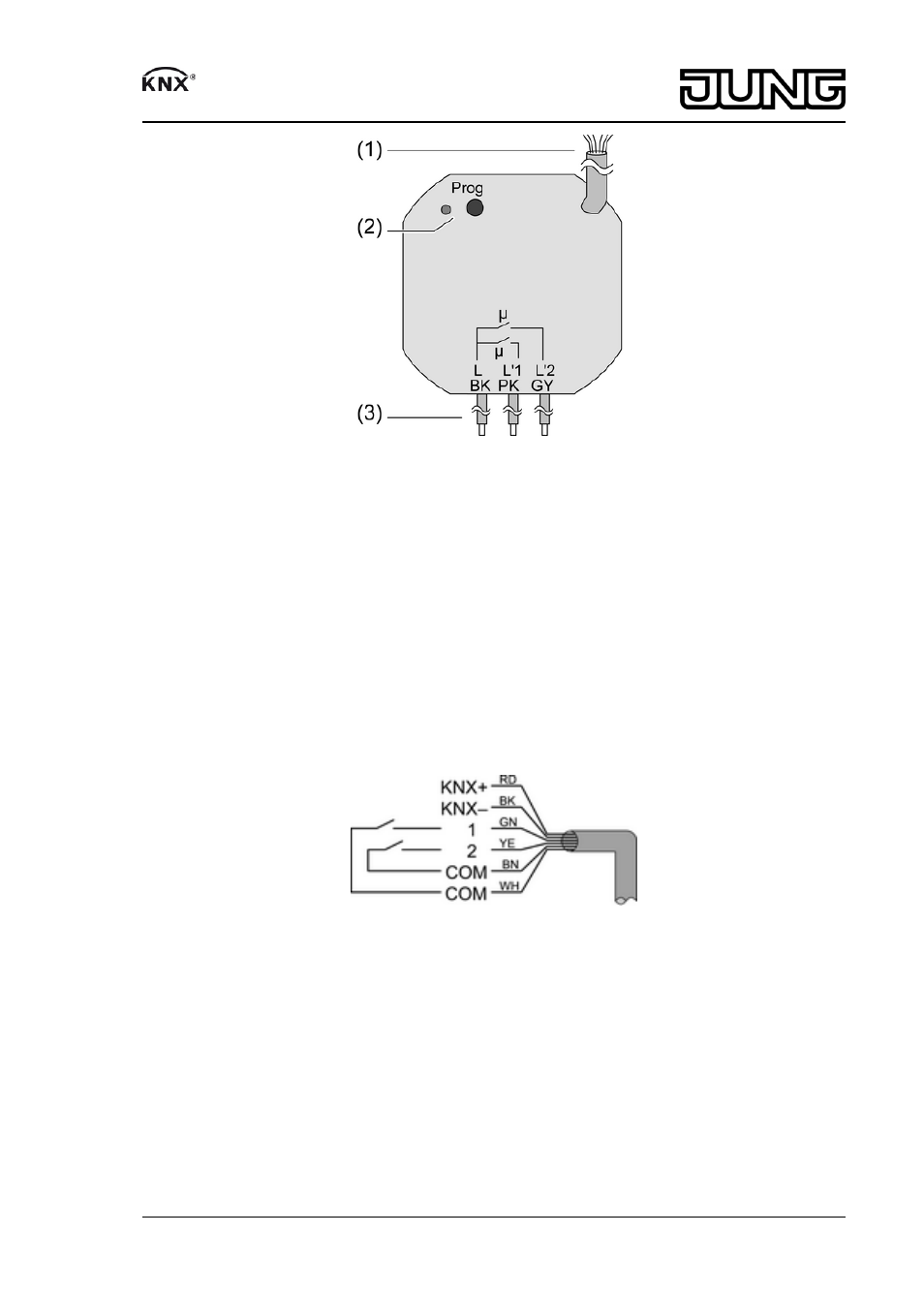

Bild 2: Schaltaktor 2fach
(1) Steuerleitung
(2) Programmiertaste und -LED
(3) Anschluss Netz- und Lastleitungen
(4) Öffnung zur Befestigung – nur Schaltaktor 1fach
Anschlussbelegung Lastleitungen
Schaltaktor 1fach:
BN, braun: Anschluss Außenleiter L, Ausgang L'
Schaltaktor 2fach:
BK, schwarz: Anschluss Außenleiter L
PK, rosa: Anschluss Ausgang L'1
GY, grau: Anschluss Ausgang L'2
Bild 3
Anschlussbelegung Steuerleitung
RD, rot: KNX+
BK, schwarz: KNX–
GN, grün: Eingang 1
YE, gelb: Eingang 2
WH, weiß: COM Eingang 1
BN, braun: COM Eingang 2
2/6 82553923
J:0082553923 18.09.2012
Schaltaktoren UP – 1fach 16A, 2fach 6A
