Schaltaktor
2fach
Art.-Nr.: 2132.16 REG
1.3. Funktion
Der Schaltaktor 2fach schaltet mit seinen potentialfreien Kontakten
unabhängige elektrische Verbraucher über den KNX.
Das Gerät benötigt keine zusätzliche Stromversorgung.
Der Busanschluss erfolgt mit der Busanschlussklemme (1).
Schaltbefehle erfolgen durch Betätigung von Tastsensoren oder
Binäreingängen des KNX -Systems.
Die Schaltzustände der Relais werden durch die Schaltstellungsanzeigen
(2) angegeben. Sie dienen gleichzeitig der manuellen Betätigung der
Relais unabhängig vom KNX.

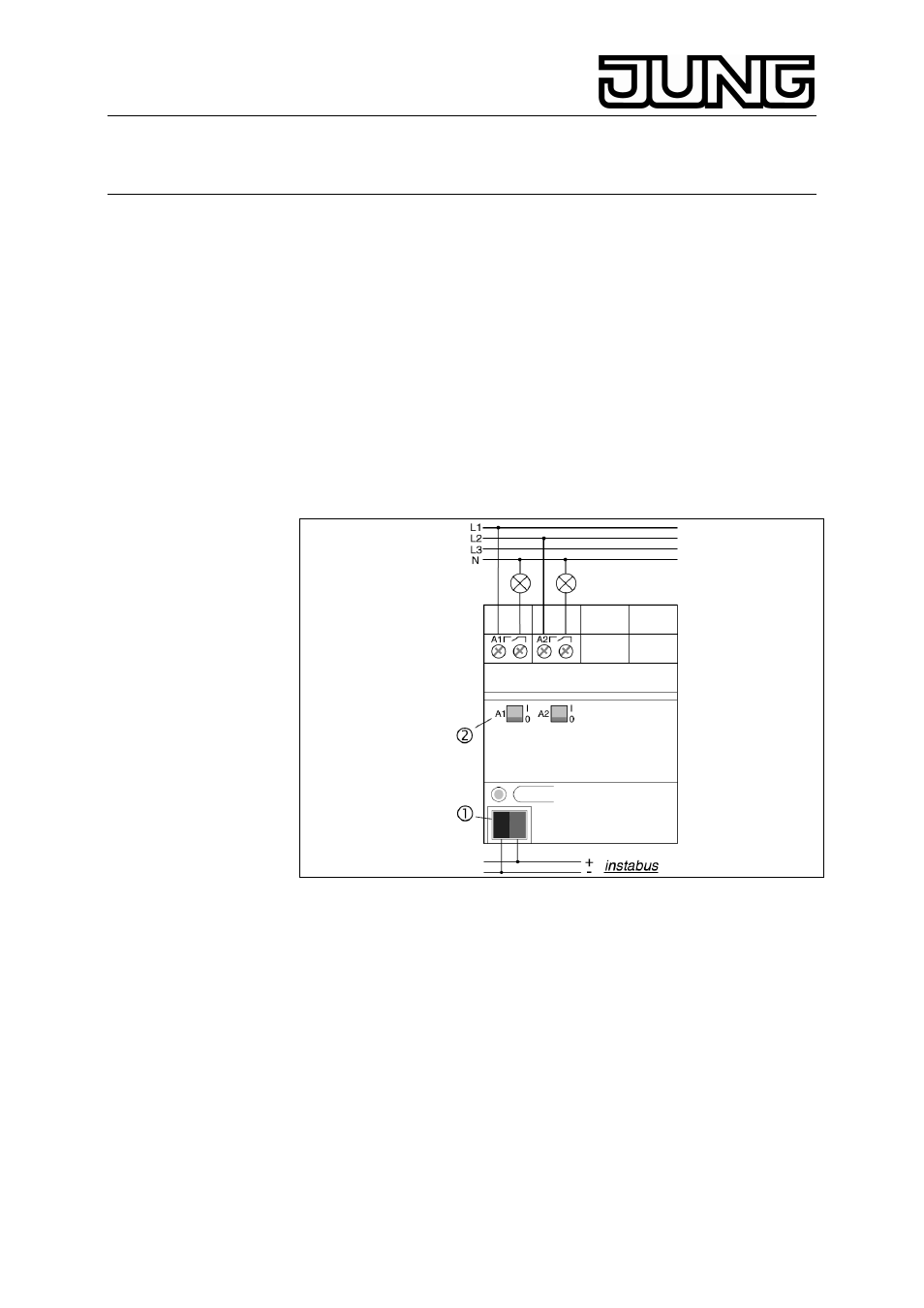

Der Anschluss erfolgt gemäß Schaltbild. Es können verschiedene
Außenleiter an den Geräten angeschlossen werden.
1.4. Anschluss
(1):
Busanschlussklemme
(2) :
Schaltstellungsanzeige, manuellen Betätigung der Relais
2. Abdeckkappe
Die Abdeckkappe mit nach unten herausgeführten Busleitungen über die
Busklemme schieben (Abb. A) bis sie spürbar einrastet.
