KNX Schaltaktoren
Art.-Nr.: 2134.16REG, 2134.16CREG,
2136.6REG, 2138.10REG, 2138.16CREG
5. Anschluss

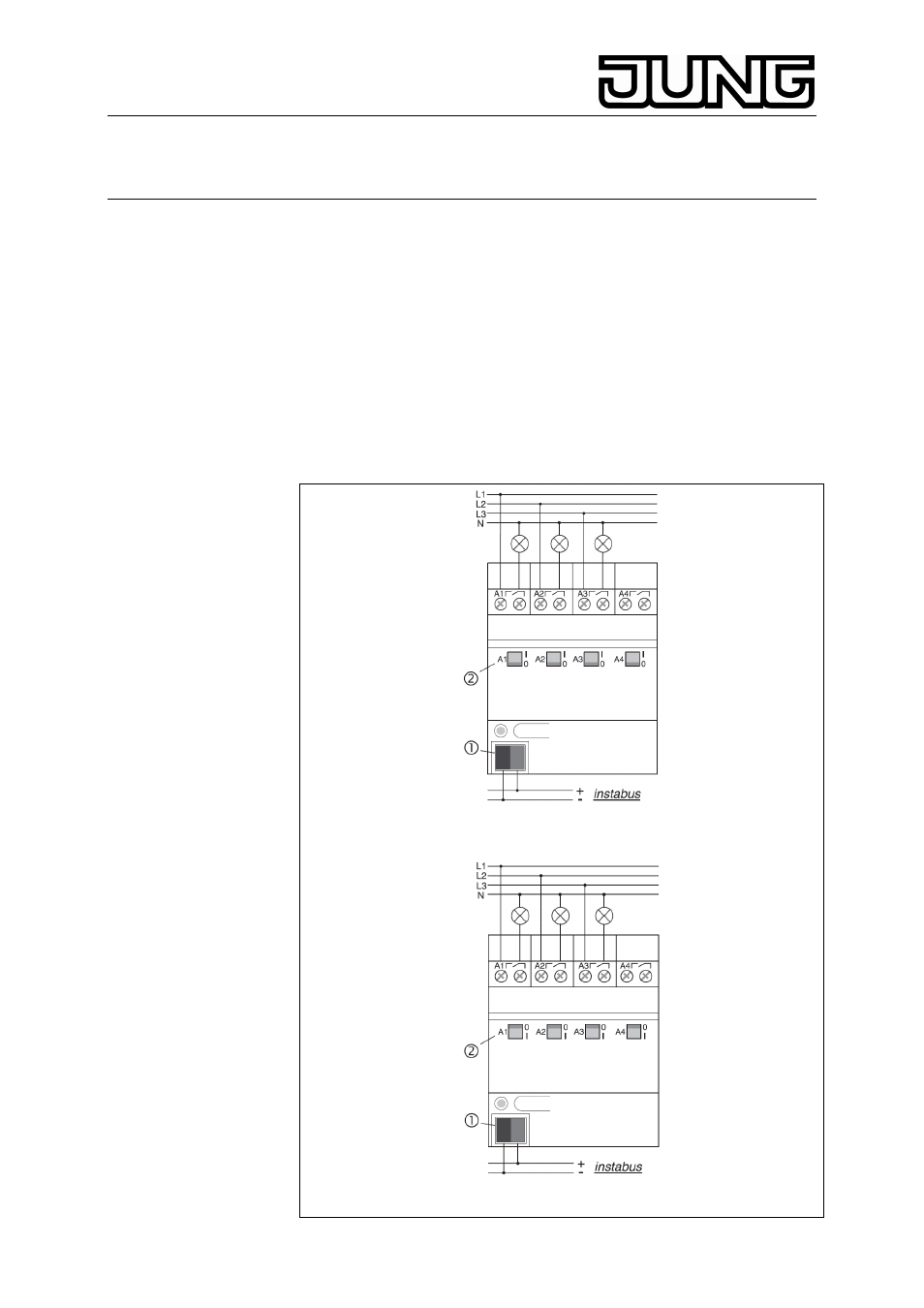

Schaltaktor 4fach (Bild A), Schaltaktor 4fach C-Last (Bild B).
Der Busanschluss erfolgt mit der Busanschlussklemme
c .
Die Schaltzustände der Relais werden durch die Schaltstellungsanzeigen
2 angegeben. Sie dienen gleichzeitig der manuellen Betätigung der
Relais unabhängig vom EIB.
Hinweis: Beachten Sie, dass die Schaltstellungsanzeigen
2 beim C-Last
Aktor (im Bild rechts) konstruktionsbedingt invertiert sind.
Der Anschluss erfolgt gemäß Schaltbild.
Es können verschiedene Außenleiter an den Geräten angeschlossen
werden.
Bild A
Bild B
3
