Gerät anschließen
Bild 2
(7) Lampenbetriebsgeräte mit 1-10-V-Schnittstelle
Steuerleitung: Typ, Querschnitt und Verlegung gemäß Bestimmungen für
Netzspannungsleitungen. 1-10-V- und Netzspannungsadern können gemeinsam in einer
Leitung, z. B. NYM 5x1,5 mm², geführt werden.
Nur Lampenbetriebsgeräte des gleichen Herstellers, Typs und mit gleicher Leistungsstufe
verwenden. Ansonsten können Helligkeitsunterschiede der einzelnen Lampen auftreten.
Die maximale Anzahl anschließbarer Lampenbetriebsgeräte ergibt sich aus der Summe der
Steuerströme, die diese Geräte ausspeisen.
i Elektronische Lampenbetriebsgeräte erzeugen beim Einschalten hohe Stromspitzen, die
zum Verkleben der Relaiskontakte führen können. Einschaltströme beachten. Bei Lasten
mit hohem Einschaltstrom Einschaltstrombegrenzer oder separates Lastschütz verwenden.

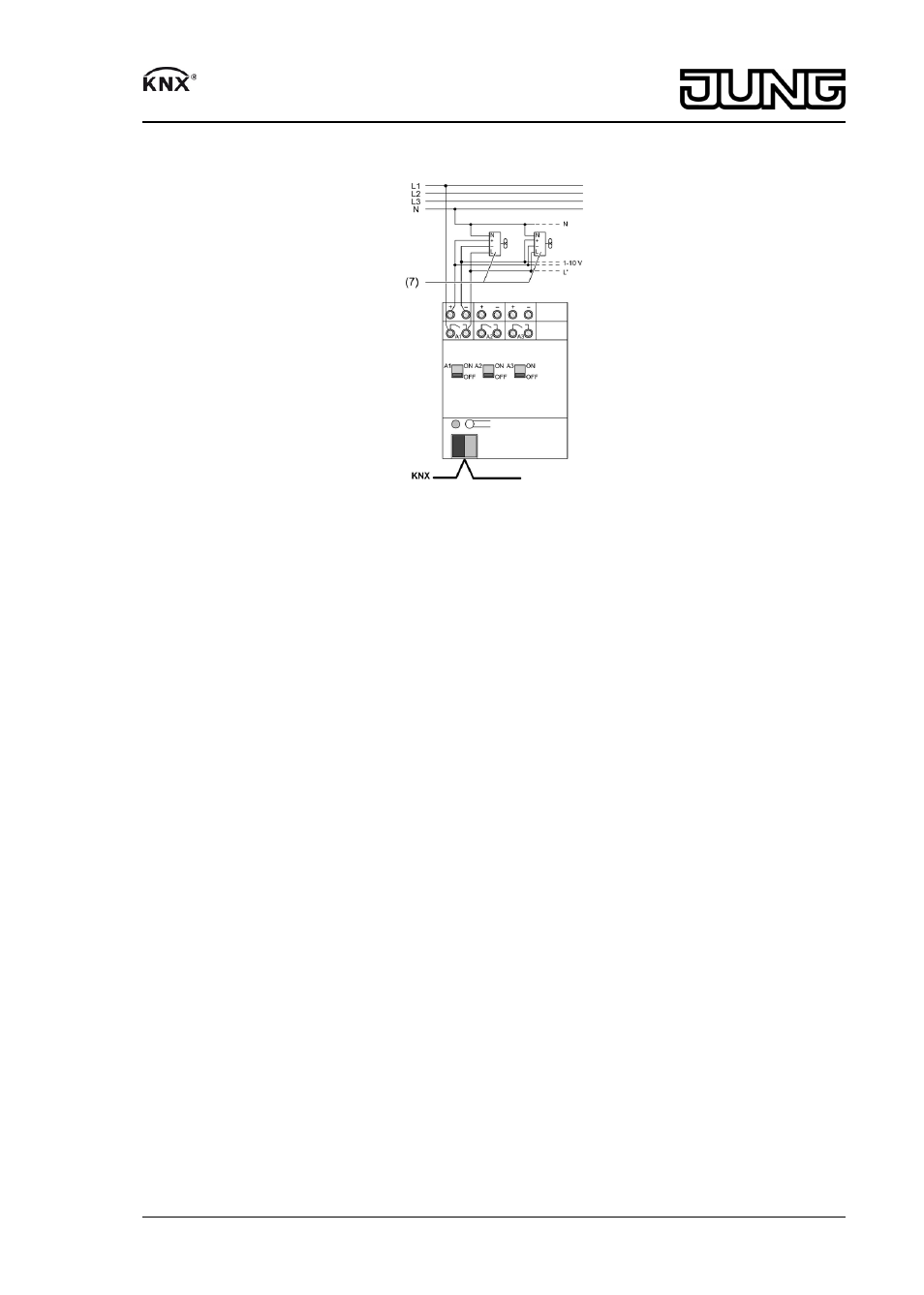

o Gerät gemäß Anschlussplan anschließen (Bild 2).
o Lampenbetriebsgeräte gemäß Herstellerangaben mit Schutzleiter verbinden.
o Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln oder mit einem Warnhinweis so beschriften, dass ein
Freischalten sichergestellt ist.
Abdeckkappe aufstecken
Um den Busanschluss vor gefährlichen Spannungen im Anschlussbereich zu schützen, muss
eine Abdeckkappe aufgesteckt werden.
