Analogausgang
4fach
Art.-Nr.: 2204.01 REGA

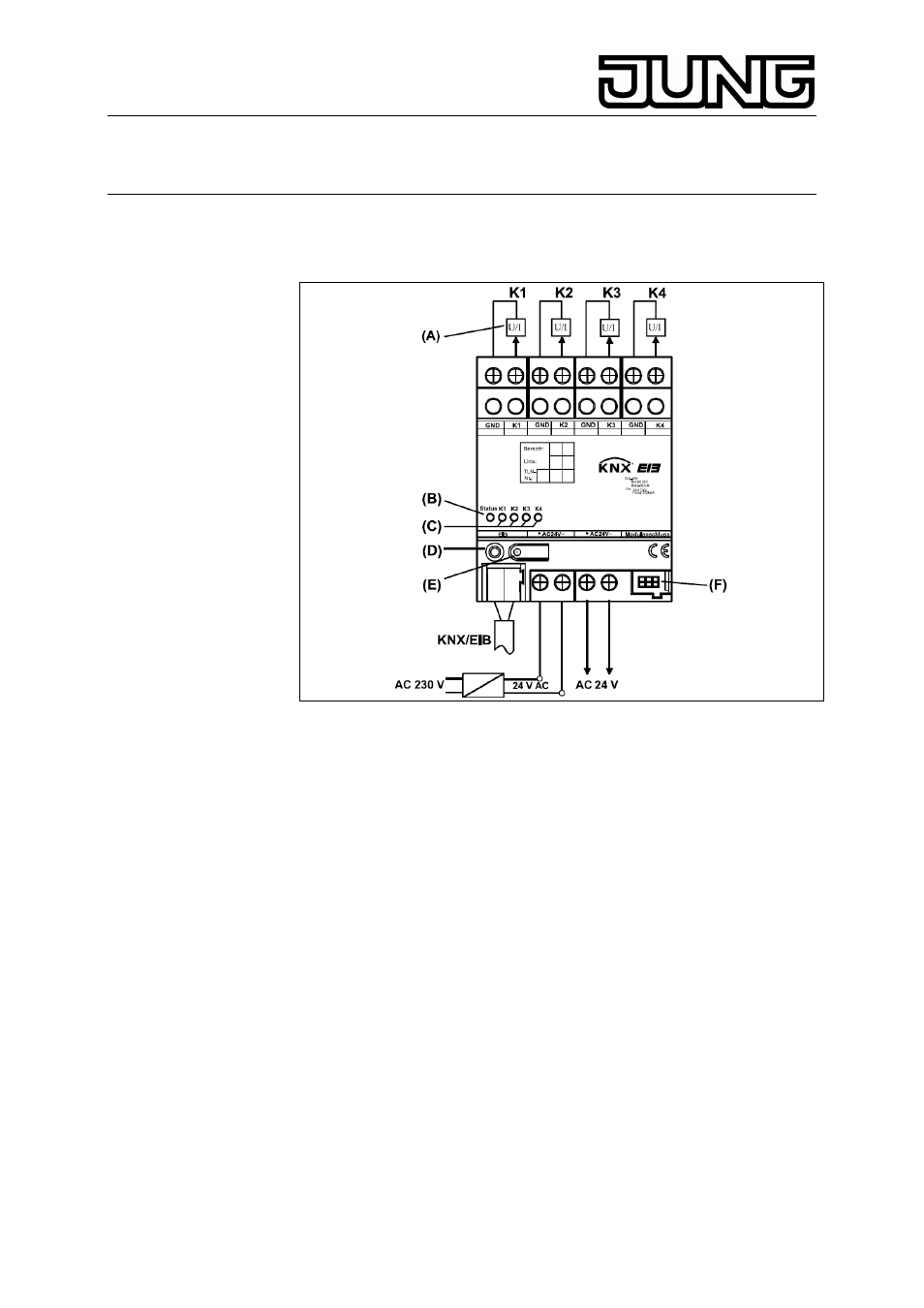

Für einen komfortablen Anschluss sind die Klemmen für die
Spannungsversorgung doppelt vorhanden und intern miteinander
verbunden (Kennzeichnung durch Punkt „•“).
GND :
Bezugspotential für Ausgänge K1... K4
K1 ... K4 : Analogausgänge
KNX :
KNX-Anschlussklemme
AC 24 V : externe Versorgungsspannung
(A) :
analoge Stellglieder etc.
(B) :
Status-LED, dreifarbig (rot, orange, grün)
(C) :
Status-LED der vier Analogausgänge (gelb)
(D) :
Programmier-LED
(E) :
Programmier-Taste
(F) :
Systemverbinder, 6-polig, zum Anschluss eines
Analogausgangsmoduls Anschluss D
5.2. Inbetrietriebnahme
Nach dem ersten Einschalten führt der Analogausgang einen Modulscan
durch (Status-LED: „Orange / Ein“).
Da ein neues Gerät standardmäßig kein Projekt enthält, schaltet
anschließend die Status-LED auf „Rot / Blinkt schnell“.
Ein angeschlossenes Analogausgangsmodul signalisiert seine
Betriebsbereitschaft, indem es seine Status-LED auf „Schnell blinkend“
schaltet.
Nachdem ein Projekt in den Analogausgang geladen worden ist, schaltet
die Status-LED auf „Grün / Ein“; das Modul schaltet seine Status-LED
aus.
