KNX Analogeingang 4fach
Art.-Nr.: 2214 REG A
3. Funktion
• Der Analogeingang 4fach verarbeitet Messdaten von analogen
Sensoren. Es können bis zu vier frei kombinierbare analoge
Messwertaufnehmer angeschlossen werden.
• Der Analogeingang 4fach wertet sowohl Spannungs- als auch
Stromsignale aus.
Spannungssignale: 0 ... 1 V DC
0 ... 10 V DC
Stromsignale: 0 ... 20 mA DC 4 ... 20 mA DC
• Die Stromeingänge 4 ... 20 mA können auf Drahtbruch überwacht
werden (Parametereinstellung).
• Mit Hilfe des Analogeingangsmoduls 4fach Art.-Nr. 2214 REG AM
können bis zu vier weitere analoge Sensoren angeschlossen und
ausgewertet werden.
4. Montage
Aufschnappen auf Hutprofilschiene 35 x 7,5 mm nach DIN EN 50022
Der Anschluss eines Analogeingangsmoduls an den Analogeingang
erfolgt ausschließlich mit dem 6-poligen Systemstecker (liegt dem
Analogeingangsmodul bei).
Der Analogeingang 4fach benötigt zum Betrieb eine externe 24-V-
Spannungsversorgung Art.-Nr. WSSV10.
5. Anschluss

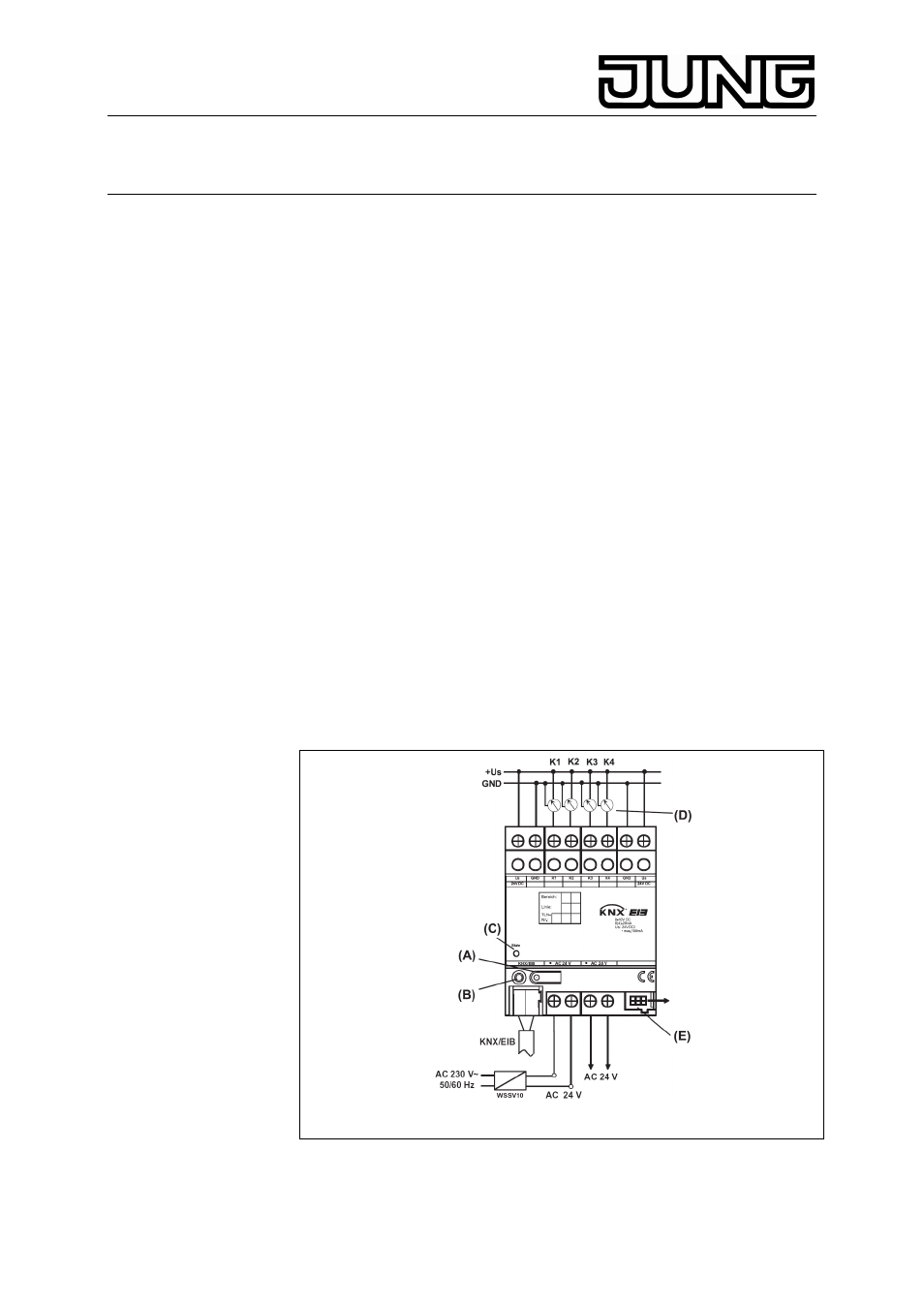

Anschlussbild
