JUNG 3500EB - Handbuch (Seite 2)

Dimmaktor mit
Nebenstelleneingang
Art.-Nr.: 3500 EB
4. Einstellung
Die Funktion des Gerätes ist softwareabhängig.
Die Grundhelligkeit kann jeder Lastart angepasst werden.
Die Memory - Funktion ist einstellbar, d. h. es wird auf den zuletzt
eingestellten Helligkeitswert eingeschaltet.
Die Dimmzeit ist einstellbar.
Der Schaltstatus des Dimmaktors kann auf den instabus EIB gesendet
werden. Eine Abfrage des Helligkeitswertes über den instabus EIB
ermöglicht die Einbindung in Lichtszenen.

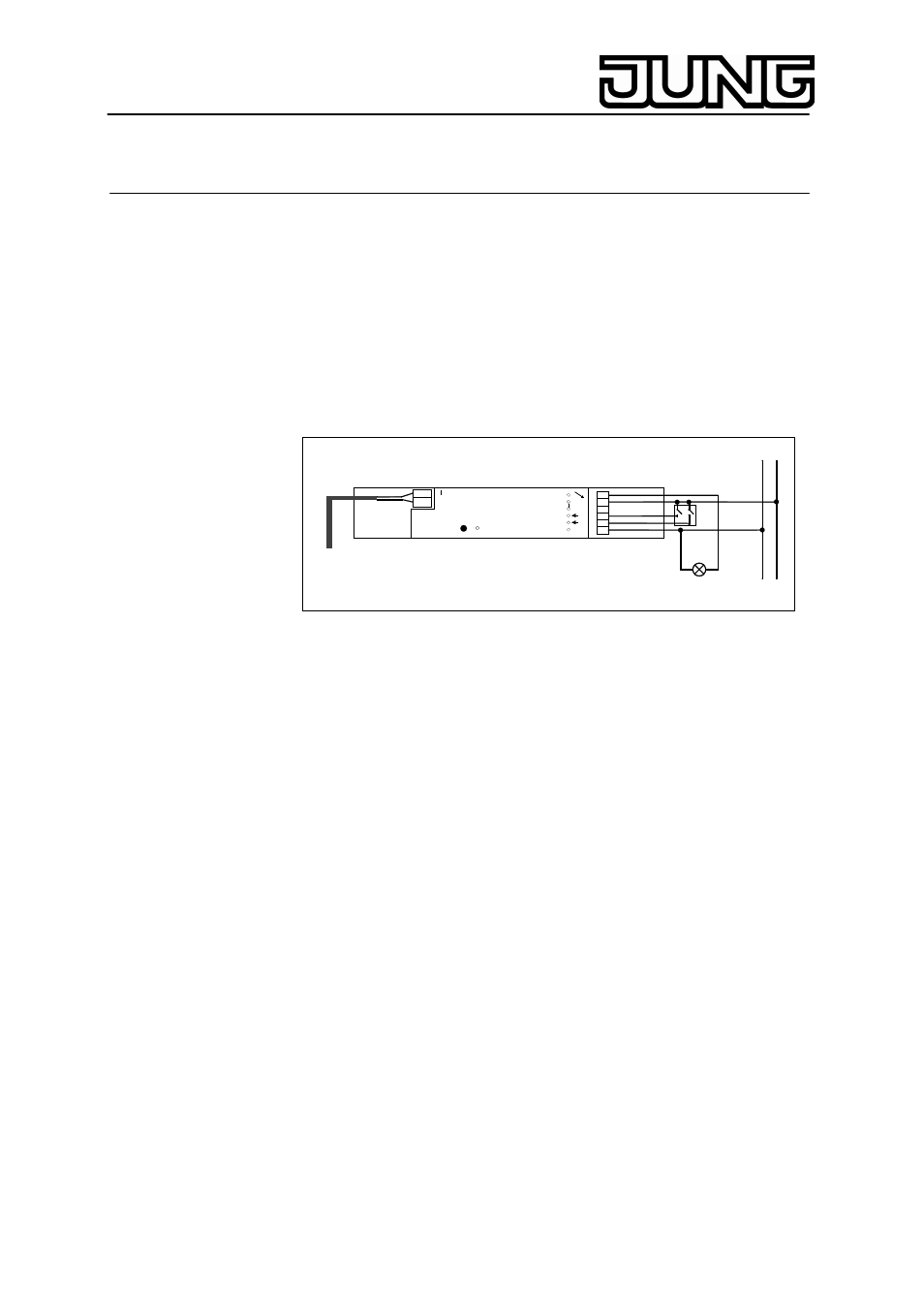

Der Anschluss erfolgt gemäß Bild.
+
in
s ta
b u
s
instabus
L
N
~
E
1 E
2
L N
2
3
0
V
A
C Last
Taster
5. Technische Daten
Versorgung
instabus EIB : 24 V DC (+6/-4V)
Netz : 230 V AC
Leistungsaufnahme
instabus EIB : max. 150 mW
Netz : max. 4 W
Nebenstelle : max. 60 mW pro Eingang
Anschluss
instabus EIB : Anschluss- und Abzweigklemme
Netz, Nebenstelle : Steckklemmen bis max. 2,5 mm²
Schaltleistung
ohmsche Last : 20 bis 500 W
Glühlampen : 20 bis 500 W
HV - Halogen : 20 bis 500 W
NV - Halogen mit Tronic - Trafo
SNT 70 : 20 bis 525 W
SNT 105 : 40 bis 525 W
SNTF 150 : 40 bis 525 W
SNTF 200 : 40 bis 525 W
Nur die spezifizierten Lasten / Lastarten anschließen.
Nebenstelle
Länge der
Eingangsleitung : max. 500 m
Signalstrom : ca. 5 mA, bis 100 mA Einschaltspitze
Signalspannung
“0“ - Signal : 0 bis 50 V AC
“1“ - Signal : 161 bis 253 V AC
Signaldauer : > 50 ms
2
