Funktion
Diese Geräte sind Produkte des instabus -EIB-Systems und entsprechen den EIBA-Richtlinien.
Detaillierte Fachkenntnisse durch instabus -Schulungen werden zum Verständnis
vorausgesetzt.
Die Funktion der Geräte ist softwareabhängig. Sie wird in das Busankopplermodul geladen.
Detaillierte Informationen, welche Software geladen werden kann und welcher
Funktionsumfang sich damit ergibt sowie die Software selbst, sind der Produktdatenbank des
Herstellers zu entnehmen.

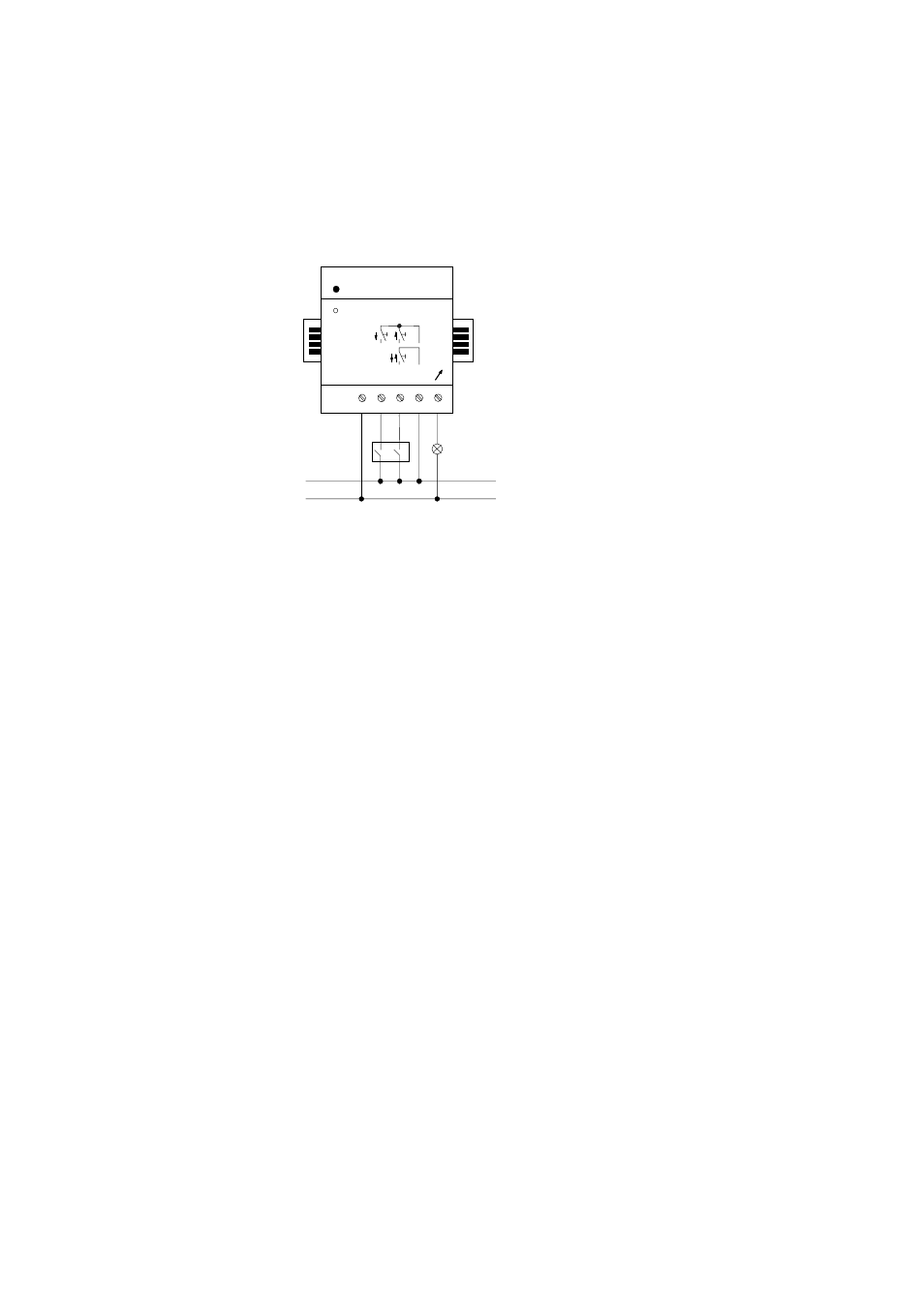

230 V AC
N E
1
E
2
L ~
Last Taster
N
L
Mit dem Dimmaktor 500 W mit Nebenstelle sind NV - Halogenlampen in Verbindung mit
Tronic - Trafos sowie HV - Halogenlampen und 230 V - Glühlampen zu dimmen.
Schalt- und Dimmbefehle erfolgen durch Betätigung von Tastsensoren, Dimmsensoren,
Infrarot - Sensoren oder Binäreingängen des
instabus -EIB-Systems.
An die Nebenstelleneingänge sind herkömmliche 230 V - Taster mit Einflächenbedienung
(Eingang E2) oder Zweiflächenbedienung (Eingang E1 und E2) anzuschließen. Die über die
Nebenstelle ausgelösten Schalt- und Dimmbefehle stehen dem
instabus -EIB-System zur
Verfügung.
Eine Temperatursicherung bewirkt die Abschaltung bei 95 °C.
Elektronische Leistungsrückregelung erfolgt bei Überlast. Besteht sie länger als sieben
Sekunden, schaltet der Dimmaktor für eine Minute ab. Eine Meldung wird zyklisch auf den
instabus -EIB gesendet. Über die Nebenstelleneingänge können während dieser Zeit
Telegramme auf den instabus -EIB gesendet werden. Ist die Überlast beseitigt, schaltet der
Aktor auf die vorher eingestellte Helligkeit ein.
Montage
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer von der EIBA
zertifizierten Software.
Einstellung
Die Funktion des Gerätes ist softwareabhängig.
Die Grundhelligkeit kann jeder Lastart angepaßt werden.
Die Memory - Funktion ist einstellbar, d. h. es wird auf den zuletzt eingestellten
Helligkeitswert eingeschaltet.
Die Dimmzeit ist einstellbar.
Der Schaltstatus des Dimmaktors kann auf den instabus -EIB gesendet werden. Eine Abfrage
des Helligkeitswertes über den instabus -EIB ermöglicht die Einbindung in Lichtszenen.
Technische Änderungen vorbehalten.
