o Lichtszene aufrufen: Taste kurz drücken.
o Lichtszene speichern: Taste lang drücken.
o Wert setzen, z. B. Helligkeits- oder Temperatursollwert: Taste kurz drücken.
4 Informationen für Elektrofachkräfte
4.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile in der
Einbauumgebung.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der
Umgebung abdecken!
Adapterrahmen aufrasten
o Adapterrahmen (3) lagerichtig von vorn auf das Tastsensor-Modul (4) aufrasten (Bild 1).
Kennzeichnung TOP = oben beachten.
Gerät montieren und anschließen

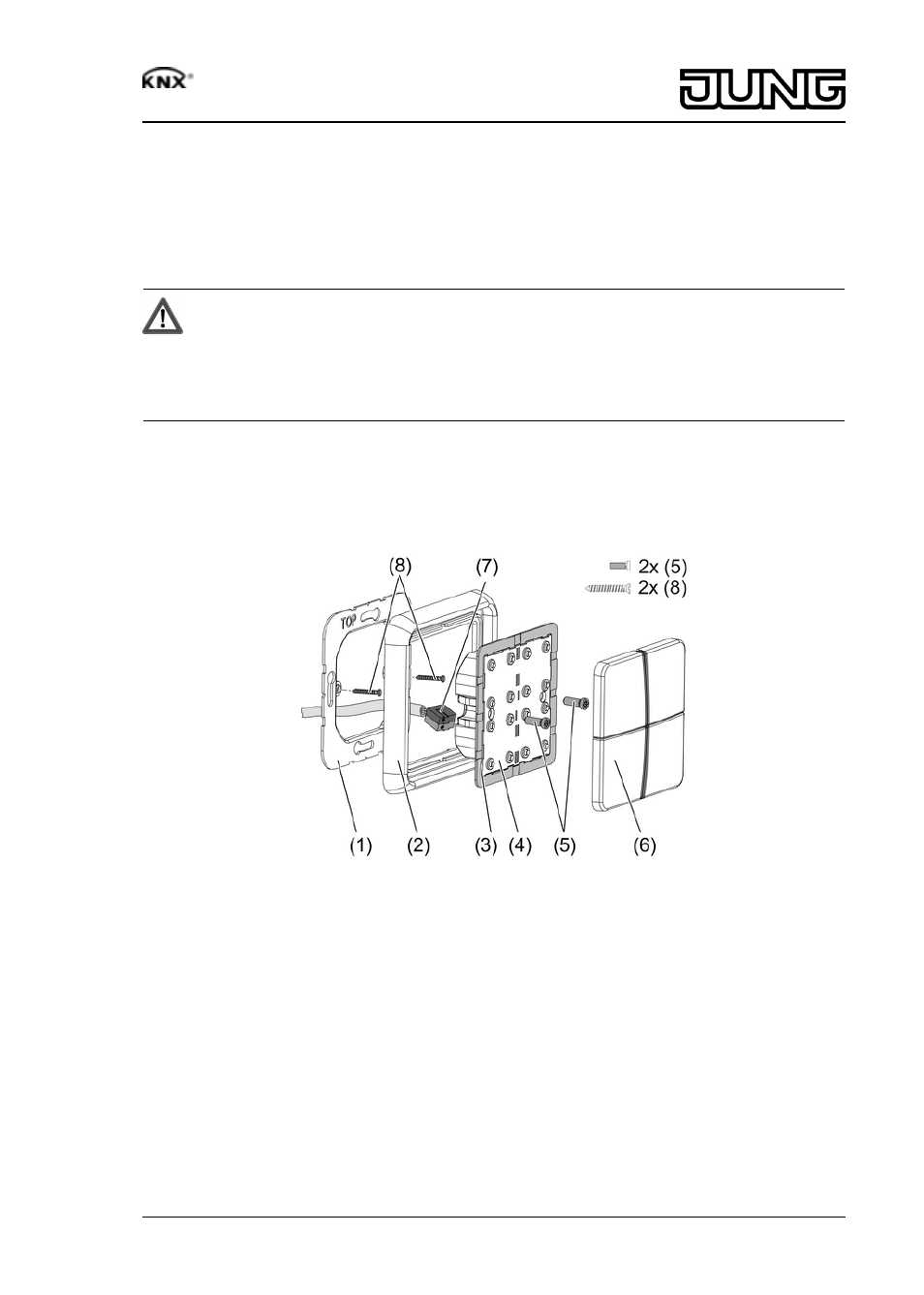

Bild 1: Montage Tastsensor-Modul
(1) Tragring
(2) Design-Rahmen
(3) Adapterrahmen
(4) Tastsensor-Modul
(5) Befestigungsschrauben
(6) Tasten
(7) KNX-Anschlussklemme
(8) Dosenschrauben
Tragringseite A für A-Programme, CD-Programme und FD-Design. Tragringseite B für
LS-Programme.
Bei Verwendung des Tastsensor-Erweiterungsmoduls (Bild 2): Bevorzugte Montage senkrecht.
Großen Tragring (14) verwenden. Bei Montage auf nur einer UP-Dose die unteren Schrauben
in der Wand versenken, z. B. mit Bohrung ø 6 x10 mm. Tragring als Schablone verwenden.
